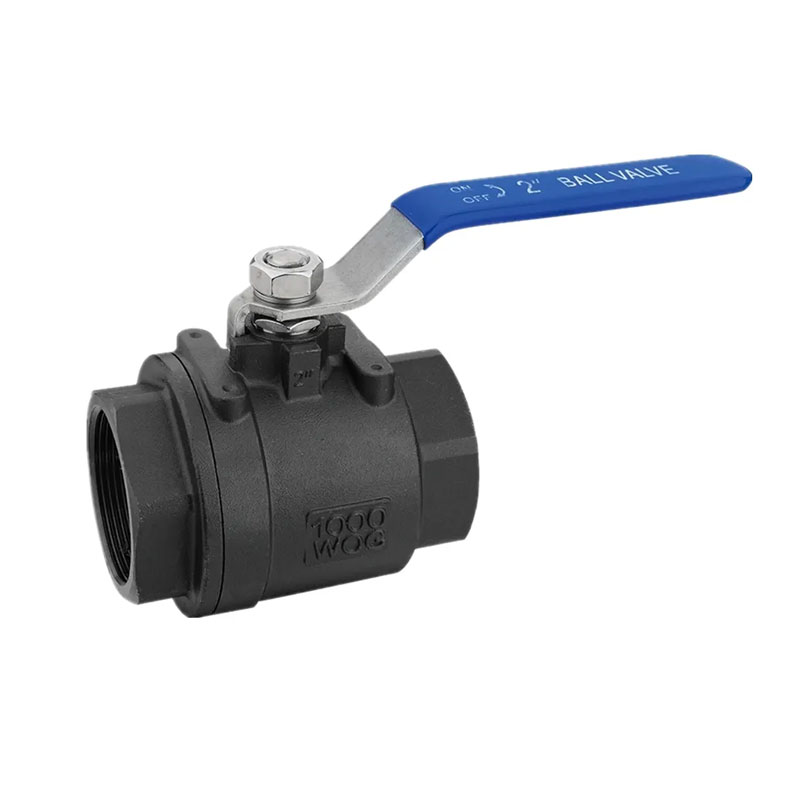

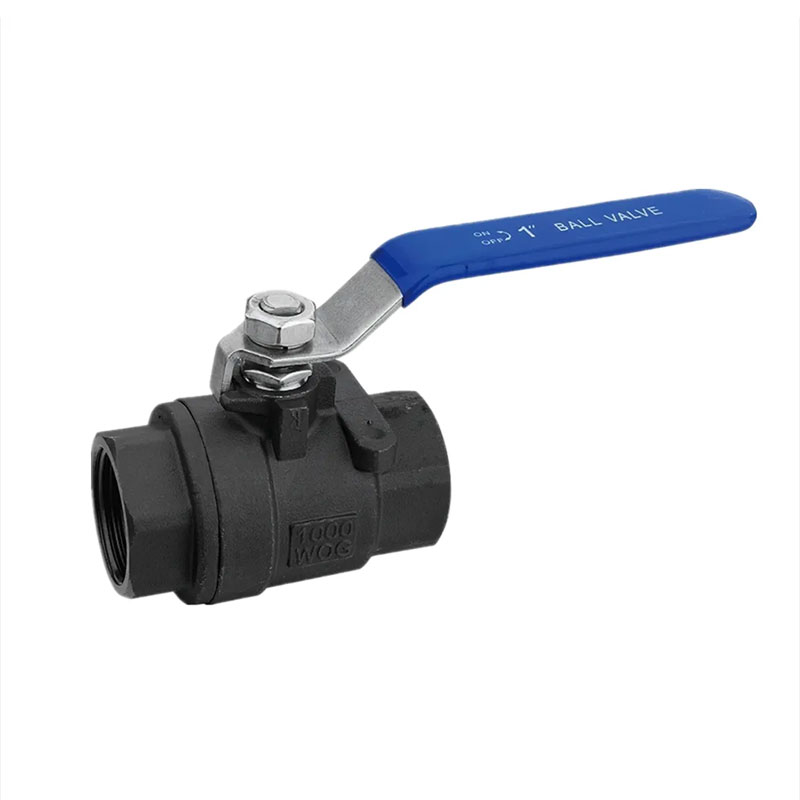

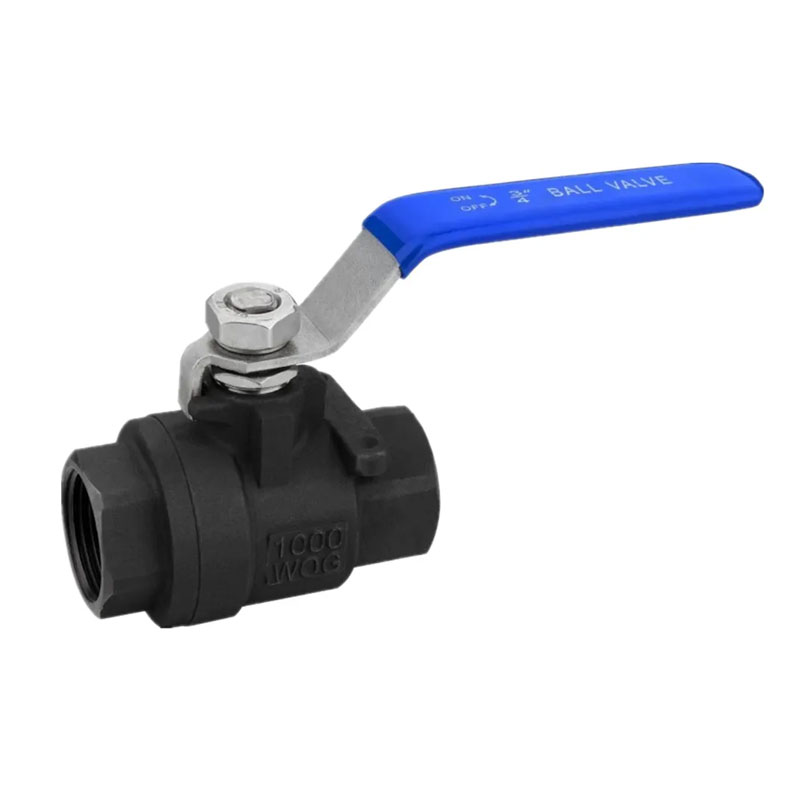

জোপাই থেকে উত্পাদিত 1000psi Pn64 2pc বল ভালভ একটি সম্পূর্ণ বোর বৈশিষ্ট্যযুক্ত ডিজাইন যা ন্যূনতম চাপ হ্রাস সহ সীমাহীন প্রবাহকে নিশ্চিত করে, সংমিশ্রণ উচ্চ চাপ সহনশীলতার সাথে পূর্ণ বোর প্রবাহ। এটি অত্যন্ত উপযুক্ত কঠোর শিল্প অ্যাপ্লিকেশনগুলি, বৈশ্বিক থ্রেড স্ট্যান্ডার্ডগুলি পূরণ করে এবং পারে জারা, রাসায়নিক ক্ষয় এবং উচ্চ তাপমাত্রার চাপ প্রতিরোধ করুন।
| প্যারামিটার | স্পেসিফিকেশন |
| আকার পরিসীমা | 1/4 " - 4" (ডিএন 8 - ডিএন 100) |
| চাপ রেটিং | 1000 পিএসআই / পিএন 64 |
| সংযোগের ধরণ | বিএসপি / এনপিটি / বিএসপিটি / ডিআইএন |
| শরীরের উপাদান | এসএস 304 / এসএস 316 |
| বল এবং স্টেম | সলিড স্টেইনলেস স্টিল |
| আসন উপাদান | পিটিএফই / আরপিটিএফই |
| তাপমাত্রা ব্যাপ্তি | -25 ° C থেকে +180 ° C |
| ওয়ার্কিং মিডিয়া | জল, তেল, গ্যাস, বাষ্প, রাসায়নিক |
| অপারেশন | ম্যানুয়াল / al চ্ছিক অ্যাকুয়েটর মাউন্টিং |
দুটি পিস বল ভালভ, যা দ্রুত খোলার বল ভালভ, অভ্যন্তরীণ হিসাবে পরিচিত থ্রেড বল ভালভ, বা ছোট বল ভালভ।
বদ্ধ অবস্থানে, বলটি ভালভ সিটের বিরুদ্ধে শক্তভাবে চাপ দেওয়া হয়
ভালভ স্টেম দ্বারা প্রয়োগ করা যান্ত্রিক চাপ দ্বারা।
যখন হ্যান্ডহিলটি ঘড়ির কাঁটার বিপরীতে পরিণত হয়, তখন ভালভ স্টেমটি সরে যায়
বিপরীত দিক, এবং এর নীচের কৌণিক বিমানটি বলটি বিচ্ছিন্ন করে দেয়
ভালভ সিট থেকে।
ভালভ স্টেমটি উত্তোলন করতে থাকে এবং এর মধ্যে গাইড পিনের সাথে ইন্টারঅ্যাক্ট করে
ভালভ স্টেমের সর্পিল খাঁজ, কারণ বলটি ঘোরানো শুরু করে
ঘর্ষণহীন।
যতক্ষণ না এটি সম্পূর্ণ উন্মুক্ত অবস্থানে পৌঁছায়, ভালভ স্টেমটি উত্তোলন করা হয়
সীমাবদ্ধ অবস্থান, এবং বলটি সম্পূর্ণ উন্মুক্ত অবস্থানে ঘোরে।
বন্ধ হওয়ার সময়, হ্যান্ডহিলটি ঘড়ির কাঁটার দিকে ঘোরান এবং ভালভ স্টেম শুরু হয়
অবতরণ করুন, কারণ বলটি ভালভের আসন থেকে দূরে সরে যেতে শুরু করে
ঘোরান।
হ্যান্ডহিলটি ঘোরানো চালিয়ে যাওয়া, ভালভ স্টেমটি সাপেক্ষে
গাইড পিনের ক্রিয়াটি এর সর্পিল খাঁজে এম্বেড করা হয়েছে, উভয়ই ঘটায়
ভালভ স্টেম এবং বলটি 90 ° একই সাথে ঘোরাতে।
যখন এটি বন্ধ হতে চলেছিল, গোলকটি ইতিমধ্যে 90 ডিগ্রি ঘোরানো হয়েছিল
ভালভ আসনের সাথে যোগাযোগ ছাড়াই।
হ্যান্ডহিলটির শেষ কয়েকটি মোড়ের সময়, নীচে কৌণিক বিমান
ভালভ স্টেমের যান্ত্রিকভাবে ওয়েজ করে এবং বলটি শক্তভাবে চাপ দেয়
ভালভ সিট, সম্পূর্ণ সিলিং অর্জন।
| 1 | দেহ | ডাব্লুসিবি/সিএফ 8 এম/সিএফ 8 | 8 | প্যাকিং | Ptfe |
| 2 | ক্যাপ | ডাব্লুসিবি/সিএফ 8 এম/সিএফ 8 | 9 | গ্রন্থি | এসএস 304/এসএস |
| 3 | আসন | Ptfe | 10 | হ্যান্ডেল | এসএস 304/এসএস |
| 4 | বল | এসএস 316/এসএস 304/এসএস | 11 | বসন্ত ওয়াশার | এসএস 304/এসএস |
| 5 | স্টেম | এসএস 316/এসএস 304/এসএস | 12 | স্টেম বাদাম | এসএস 304/এসএস |
| 6 | গসকেট | Ptfe | 13 | লকিং টুকরা | এসএস 304/এসএস |
| 7 | থ্রাস্ট ওয়াশার | Ptfe | 14 | প্লাস্টিকের কভার | প্লাস্টিক |
| এনপিএস | ডিএন | D | L | H | W |
| 1/2 " | 15 | 15 | 62 | 55 | 95 |
| 3/4 " | 20 | 20 | 71 | 60 | 110 |
| 1 " | 25 | 25 | 79 | 70 | 125 |
| 11/4 " | 32 | 30 | 97 | 75 | 145 |
| 11/2 " | 40 | 38 | 105 | 86 | 170 |
| 2 " | 50 | 49 | 123 | 95 | 170 |
| 21/2 " | 65 | 65 | 142 | 128 | 210 |
| 3 " | 80 | 80 | 168 | 134 | 240 |
| 4 " | 100 | 100 | 208 | 160 | 314 |
