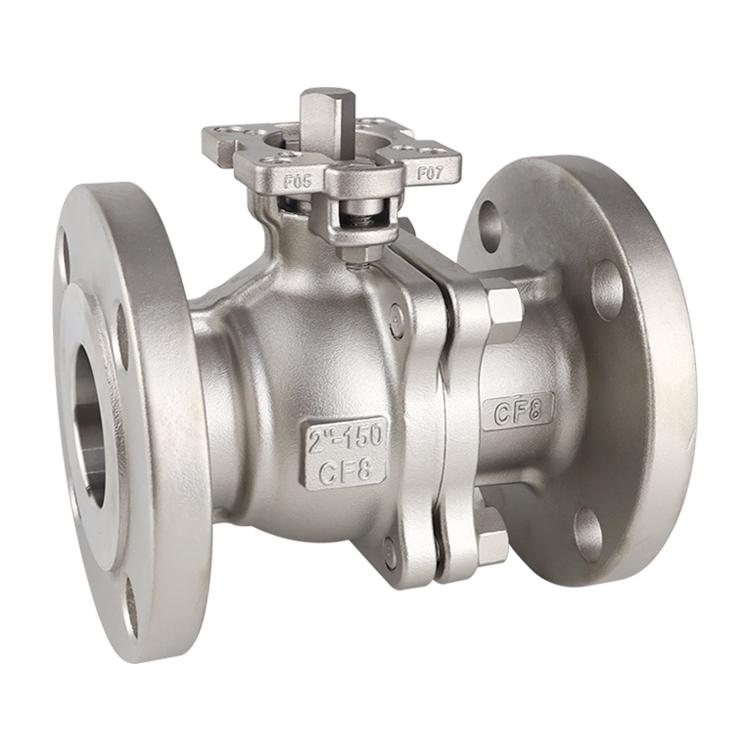

Joepai ব্র্যান্ড উচ্চ মানের নিশ্চয়তা, Joepai একটি ব্যাপক প্রদান করে ISO 5211 ডাইরেক্ট মাউন্টিং প্যাড সম্পর্কিত ANSI স্ট্যান্ডার্ড 2-PC ফ্ল্যাঞ্জড বল ভালভের পরিচিতি মান, নির্বাচন, ফাংশন, স্ট্রাকচারাল ডায়াগ্রাম, স্পেসিফিকেশন এবং মডেল; মাত্রা, কাজের নীতি, ইনস্টলেশন এবং রক্ষণাবেক্ষণ, এবং বল ভালভ পণ্য ম্যানুয়াল; ফ্ল্যাঞ্জ বল ভালভ পণ্য একটি সিরিজ প্রদান উচ্চ মানের, উচ্চ কর্মক্ষমতা, উচ্চ মান, উচ্চ জীবনকাল এবং আমাদের গ্রাহকদের জন্য সাশ্রয়ী মূল্যের দাম.
ভালভ স্টেম অ্যান্টি-স্ট্যাটিক সেটিংস দিয়ে সজ্জিত
ভালভ স্টেম অ্যান্টি এক্সট্রুশন ডিভাইসের ডিজাইন
ইস্পাত বল খাঁজ উপর চাপ ত্রাণ গর্ত আছে
ডিপ্যারাফিনাইজড কাস্টিং গ্রহণ করা
ডিজাইন: ANSI 16.34
শেষ ফ্ল্যাঞ্জ: ASME B16.5
মুখোমুখি মাত্রা: ASME B16.10
পরিদর্শন এবং পরীক্ষা: API 598
সাইজ:1/2"~10", চাপ:150LB~300LB
ফুল পোর্ট, ISO5211 ডাইরেক্ট মাউন্টিং প্যাড
ব্লোআউট-প্রুফ স্টেম ডিজাইন

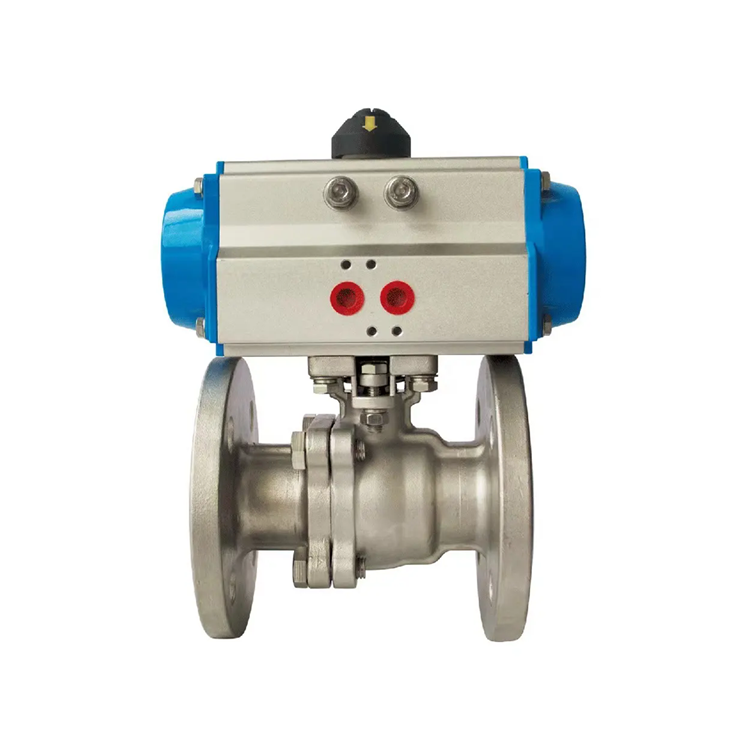

লকিং ডিভাইস, নিউমেটিক বা বৈদ্যুতিক অ্যাক্টুয়েটর সহ লিভার অপারেশন
ইনভেস্টমেন্ট কাস্টিং
উপাদান: কার্বন ইস্পাত WCB/DIN1.0619
স্টেইনলেস স্টিল 304/1.4308
স্টেইনলেস স্টিল 316/1.4408
উপযুক্ত: জল, তেল, গ্যাস
| 1 | শরীর | WCB/ CF8/ CF8M | 9 | থ্রাস্ট প্যাড | WCB/ CF8/ CF8M |
| 2 | আসন | পিটিএফই | 10 | প্যাকিং | WCB/ CF8/ CF8M |
| 3 | বল | SS304/ SS316 | 11 | কান্ড | SS304/ SS316 |
| 4 | বোল্ট | SS304/ SS316 | 12 | গ্রন্থি | SS304/ SS316 |
| 5 | স্প্রিং ওয়াশার | SS304/ SS316 | 13 | বাদাম | SS304/ SS316 |
| 6 | বাদাম | SS304/ SS316 | 14 | স্প্রিং ওয়াশার | SS304/ SS316 |
| 7 | ক্যাপ | WCB/ CF8/ CF8M | 15 | লিভার | এসএস |
| 8 | গ্যাসকেট | WCB/ CF8/ CF8M |
| এনপিএস | ডিএন | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| ৬" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
| 10" | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-Φ25 |
| 12" | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-Φ25 |
| 14" | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-Φ29 |
| 16" | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-Φ29 |
| এনপিএস | ডিএন | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-Φ19 |
| 1" | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-Φ19 |
| 11/4" | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-Φ19 |
| 11/2" | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-Φ22 |
| 2" | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-Φ19 |
| 21/2" | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-Φ22 |
| 3" | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-Φ22 |
| 4" | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-Φ22 |
| 5" | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-Φ22 |
| ৬" | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-Φ22 |
| 8" | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-Φ25 |
| 10" | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-Φ29 |
| 12" | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-Φ32 |
| 14" | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-Φ32 |
| 16" | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-Φ35 |
