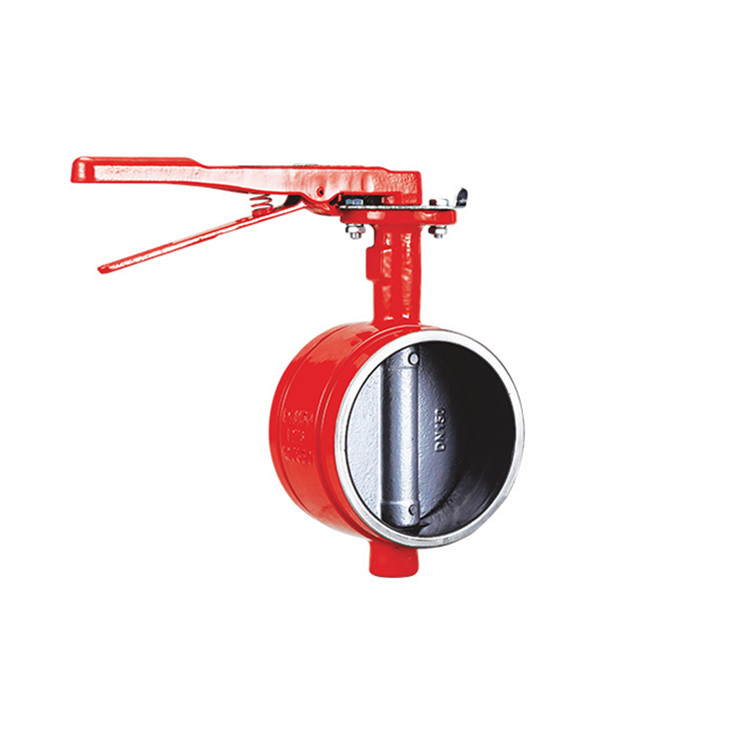

ফায়ার স্প্রিংকলার সিস্টেম গ্রুভড সিগন্যাল বাটারফ্লাই ভালভ

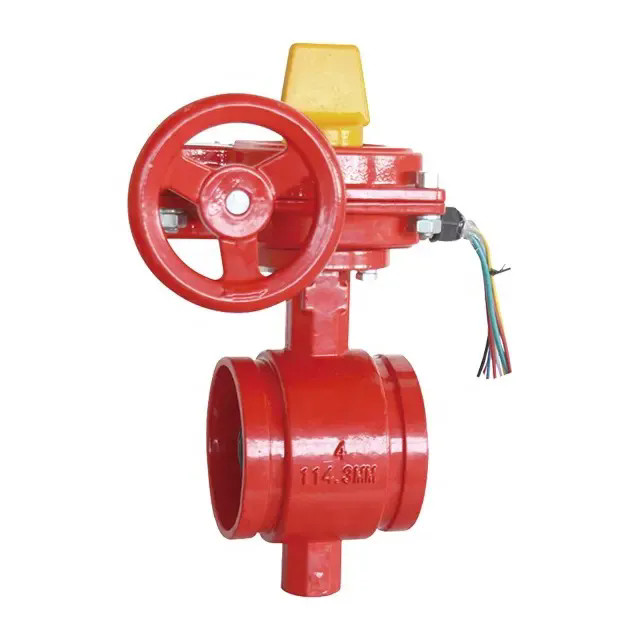

ফায়ার ফাইটিং সিস্টেমের জন্য খাঁজকাটা ফিটিংগুলির মধ্যে রয়েছে একটি গিয়ার অ্যাকচুয়েটর এবং অ্যান্টি-টেম্পার সুইচ সহ একটি গ্রুভড বাটারফ্লাই ভালভ, JOEPAI এর ফায়ার স্প্রিঙ্কলার সিস্টেম গ্রুভড সিগন্যাল বাটারফ্লাই ভালভ দক্ষ গ্রুভড কানেকশন ডিজাইন এবং একটি সিগন্যাল গিয়ার বক্সের সমন্বয়ে অগ্নি সুরক্ষা প্রযুক্তিতে একটি উল্লেখযোগ্য অগ্রগতি উপস্থাপন করে। ভালভ সম্পূর্ণরূপে খোলা বা বন্ধ যখন ডিস্ক একটি চতুর্থাংশ পালা ঘোরানো হয়. Grooved সংকেত প্রজাপতি ভালভ একটি খাঁজকাটা বাতা সংযোগ ভালভ সম্পূর্ণরূপে প্রতিসাম্য নীতির উপর ভিত্তি করে ডিজাইন করা হয়. এটি অক্ষীয় কেন্দ্ররেখায় প্রতিসম, রেডিয়ালি কেন্দ্ররেখা, দ্বি-মুখী পূর্ণ চাপের সীল, একটি সংকেত ডিভাইস সহ, যা ভালভের ক্রিয়া দিতে পারে। এটি প্রধানত জল সরবরাহ এবং নিষ্কাশনের বিভিন্ন পাইপলাইন, অগ্নি সুরক্ষা এবং অন্যান্য সিস্টেম নির্মাণে, বিশেষত ফায়ার প্রোটেকশন সিস্টেম ফিটিংগুলিতে, মাধ্যমের প্রবাহকে কেটে এবং সামঞ্জস্য করতে ব্যবহৃত হয়।

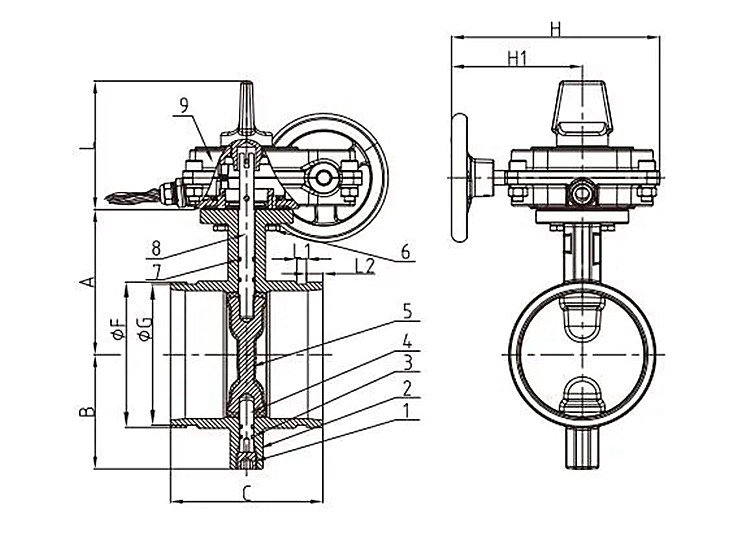

প্রধান অংশ এবং উপকরণ

প্রযুক্তিগত বৈশিষ্ট্য

মানানসই: ANSI/AWWA C606 স্ট্যান্ডার্ড ক্লিয়ার ওয়াটারওয়ে ডিজাইন

সংযোগ: খাঁজকাটা শেষ, ইনস্টল এবং প্রতিস্থাপন করা সহজ

বড় কার্যকর প্রচলন এলাকা এবং নিম্নতর তরল প্রতিরোধের

দ্রুত খোলার এবং বন্ধ, ভাল সমন্বয় কর্মক্ষমতা

ছোট খোলার এবং বন্ধ ঘূর্ণন সঁচারক বল, যা শ্রম-সঞ্চয়.

আকার: 2", 2½", 3", 4", 5",  6", 8", 10", 12"

সর্বাধিক কাজের চাপ: 21 BAR / 300 PSI (সর্বোচ্চ পরীক্ষার চাপ: 600 PSI) UL1091 এবং ULC/ORD-C1091 এবং FM ক্লাস 1112 সর্বাধিক কাজের তাপমাত্রা: -20°C থেকে 80°C

ডিজাইন স্ট্যান্ডার্ড: API 609

অ্যাপ্লিকেশন: ইনডোর এবং আউটডোর ব্যবহার

ইলেক্ট্রোস্ট্যাটিক স্প্রে দ্বারা ইপোক্সি প্রলিপ্ত অভ্যন্তরীণ এবং বাইরের অংশ AWWA C550 এর সাথে সামঞ্জস্যপূর্ণ

আসন ডিস্ক স্থিতিস্থাপক EPDM প্রলিপ্ত

ফ্যাক্টরি ইনস্টল করা সুপারভাইজরি ট্যাম্পার সুইচ সমাবেশ

শীর্ষ ফ্ল্যাঞ্জ স্ট্যান্ডার্ড ISO5211 / 1

নকশা এবং উপকরণ কোনো বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে হয়

প্রযুক্তিগত বিশেষ উল্লেখ এবং নকশা বৈশিষ্ট্য

ফায়ার স্প্রিঙ্কলার সিস্টেম গ্রুভড সিগন্যাল বাটারফ্লাই ভালভ স্ট্যান্ডার্ড কাপলিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ গ্রুভড-এন্ড সংযোগগুলি ব্যবহার করে, যা ঐতিহ্যবাহী ফ্ল্যাঞ্জযুক্ত বা থ্রেডযুক্ত সংযোগের তুলনায় ইনস্টলেশনের সময় উল্লেখযোগ্যভাবে হ্রাস করে। DN50 থেকে DN300 (2" থেকে 12") আকারে পাওয়া যায়, সিগন্যাল বাটারফ্লাই ভালভগুলি PN16-এর চাপের রেটিং বজায় রাখে, বেশিরভাগ ফায়ার স্প্রিংকলার সিস্টেমের প্রয়োজনীয়তার জন্য উপযুক্ত৷ খাঁজযুক্ত প্রজাপতি ভালভগুলি -10°C থেকে 120°C তাপমাত্রার পরামিতিগুলির মধ্যে কার্যকরভাবে কাজ করে, অগ্নি সুরক্ষা অ্যাপ্লিকেশনগুলিতে সম্মুখীন হওয়া বিভিন্ন পরিবেশগত অবস্থার সাথে সামঞ্জস্য করে৷ একটি ফায়ার বাটারফ্লাই ভালভ প্রাথমিকভাবে একটি ডিস্ক, স্টেম, সিলিং রিং এবং হাউজিং নিয়ে গঠিত৷ একটি টেলিস্কোপিক গ্যাসকেট স্টেম এবং ডিস্কের মাঝখানে অবস্থিত যাতে ভালভ খোলার এবং বন্ধ করার সময় কার্যকরভাবে পরিধান কমানো যায়।

অ্যাপ্লিকেশন পরিস্থিতি এবং ইনস্টলেশন গাইড

ফায়ার স্প্রিঙ্কলার সিস্টেম গ্রুভড সিগন্যাল বাটারফ্লাই ভালভ বিভিন্ন ফায়ার স্প্রিঙ্কলার সিস্টেম কনফিগারেশন জুড়ে অপরিহার্য ফাংশন পরিবেশন করে যেখানে নির্ভরযোগ্য প্রবাহ নিয়ন্ত্রণ এবং অবস্থান যাচাই অত্যন্ত গুরুত্বপূর্ণ। একটি ফায়ার বাটারফ্লাই ভালভ ব্যবহার করার আগে, সঠিক খোলার এবং প্রবাহ নিয়ন্ত্রণ নিশ্চিত করতে যেকোন ধ্বংসাবশেষ সরিয়ে ফেলুন। অপারেটরদের ভালভের খোলার এবং বন্ধের দিকে মনোযোগ দেওয়া উচিত, সাধারণত "খোলা" এবং "বন্ধ" দিয়ে চিহ্নিত করা হয়। খোলা ঘড়ির কাঁটার দিকে ঘূর্ণন নির্দেশ করে, যখন বন্ধ ঘড়ির কাঁটার বিপরীত ঘূর্ণন নির্দেশ করে। একটি প্রজাপতি ভালভ বন্ধ করার সময়, বিশেষ করে সতর্কতা অবলম্বন করুন যে ভালভটিকে খুব শক্তভাবে মোচড় না দেওয়া যাতে স্টেম ভেঙে না যায় এবং অপ্রয়োজনীয় ক্ষতি না হয়। ফায়ার বাটারফ্লাই ভালভ ব্যবহার করার সময়, আপনাকে বেশ কয়েকটি সতর্কতা অবলম্বন করতে হবে। প্রথমে, ব্যবহারের আগে, আগুনের জলের উত্স এবং পাইপলাইনগুলি সঠিকভাবে বাধাহীন কিনা তা পরীক্ষা করুন। দ্বিতীয়ত, আগুন নিভানোর সময়, অতিরিক্ত জলপ্রবাহ এবং অপর্যাপ্ত জলের বহিঃপ্রবাহ এড়াতে ভালভ খোলার এবং বন্ধ করার দিকে বিশেষ মনোযোগ দিন, যা অগ্নিনির্বাপক প্রভাবকে প্রভাবিত করতে পারে। অবশেষে, সঠিক অপারেশন নিশ্চিত করার জন্য ফায়ার প্রজাপতি ভালভ নিয়মিত পরিদর্শন করা প্রয়োজন।

সঠিক ইনস্টলেশনের জন্য সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্য সিগন্যাল ট্রান্সমিশন নিশ্চিত করার জন্য সতর্কতার সাথে পরিকল্পনা এবং সম্পাদনের প্রয়োজন। অগ্নি সুরক্ষা প্রকৌশলীরা ভালভ প্রক্রিয়া এবং বৈদ্যুতিক সংযোগ উভয়ের অপারেশন এবং রক্ষণাবেক্ষণের অ্যাক্সেসের জন্য পর্যাপ্ত ক্লিয়ারেন্স সহ গ্রুভড সিগন্যাল বাটারফ্লাই ভালভ ইনস্টল করার পরামর্শ দেন। ফায়ার স্প্রিংকলার ভালভগুলিকে খাঁজকাটা সংযোগের কাছে স্বাধীনভাবে সমর্থন করা উচিত যাতে ভালভের শরীরে স্ট্রেস সংক্রমণ রোধ করা যায়। ইনস্টলেশন দলগুলিকে অবশ্যই সংযোগকারী পাইপিংয়ের সাথে যথাযথ প্রান্তিককরণ যাচাই করতে হবে এবং নিশ্চিত করতে হবে যে বৈদ্যুতিক সংযোগগুলি সঠিকভাবে সিল করা হয়েছে এবং পরিবেশগত কারণগুলি থেকে সুরক্ষিত রয়েছে। প্রস্তুতকারকের স্পেসিফিকেশন এবং স্থানীয় বৈদ্যুতিক কোড অনুযায়ী অ্যালার্ম কন্ট্রোল প্যানেল ফায়ার করার জন্য সিগন্যাল বাটারফ্লাই ভালভের সঠিক তারের প্রয়োজন। এই খাঁজযুক্ত প্রজাপতি ভালভগুলির জন্য নিয়মিত রক্ষণাবেক্ষণ প্রোটোকলগুলির মধ্যে রয়েছে ত্রৈমাসিক ভিজ্যুয়াল পরিদর্শন, বার্ষিক অপারেশনাল পরীক্ষা, এবং ক্রমাগত সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করতে সিগন্যাল ট্রান্সমিশন নির্ভুলতার যাচাইকরণ।

রক্ষণাবেক্ষণ এবং যত্ন

ফায়ার বাটারফ্লাই ভালভের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করার জন্য, নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ করা অপরিহার্য। পরিদর্শনের সময়, ভালভ সীট এবং সিলিং রিংয়ের অবস্থার দিকে বিশেষ মনোযোগ দেওয়া উচিত। ভালভ সীট বা সিলিং রিং এ কোন ক্ষতি বা পরিধান পাওয়া গেলে, সেগুলি অবিলম্বে প্রতিস্থাপন করতে হবে। মরিচা এবং ক্ষয় রোধ করতে, ফায়ার বাটারফ্লাই ভালভ দীর্ঘ সময়ের জন্য অব্যবহৃত থাকলে অ্যান্টিরাস্ট তেল বা কেরোসিন প্রয়োগ করুন। দীর্ঘমেয়াদী স্টোরেজের পরে, ভালভটি পর্যায়ক্রমে পরিচালনা করা উচিত যাতে আটকানো বা খোলাতে অসুবিধা না হয়।
