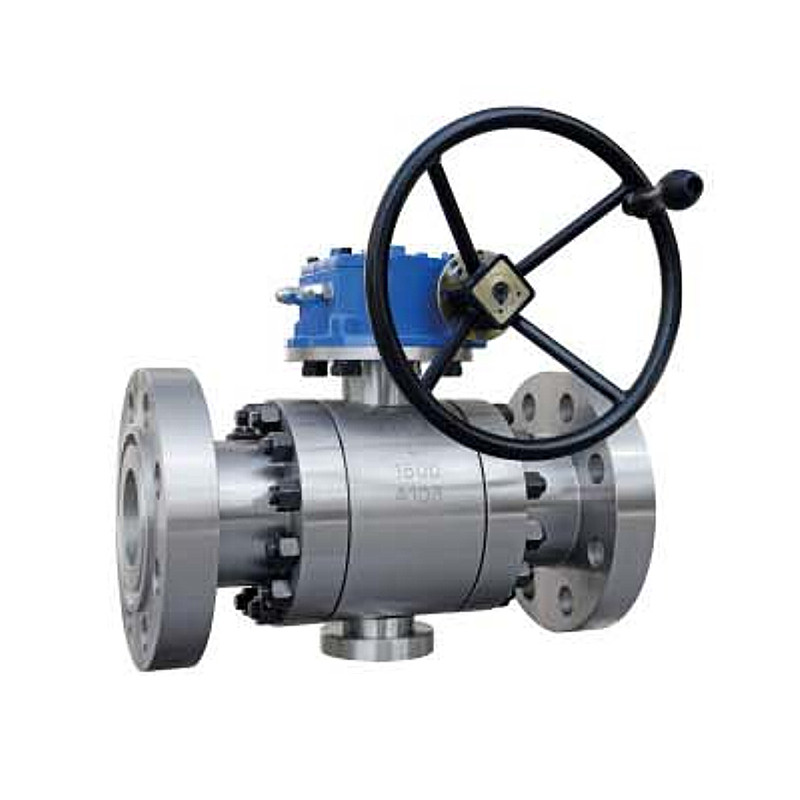

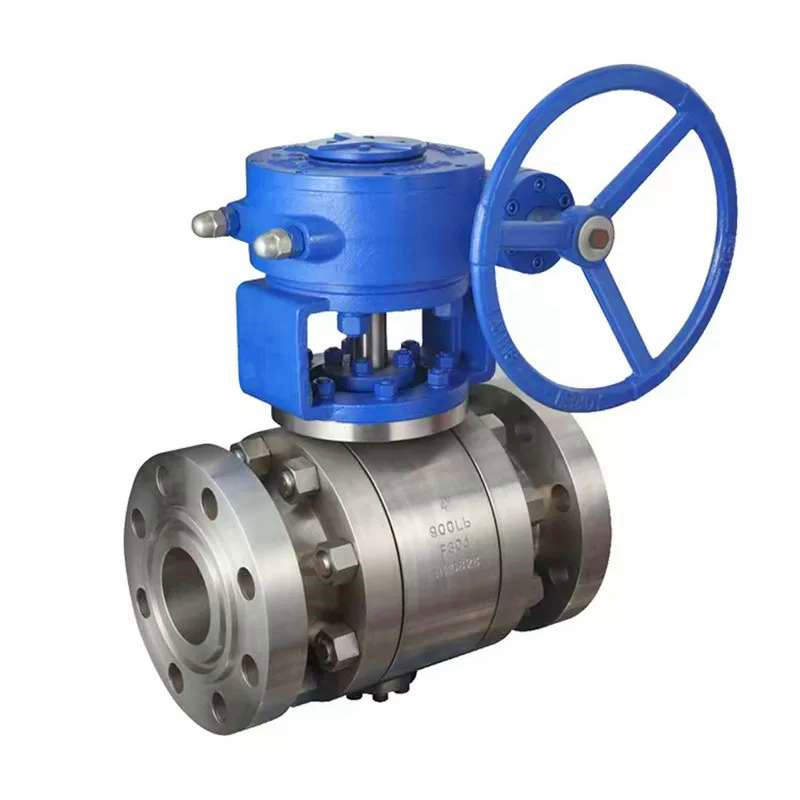

JOEPAI নকল স্টেইনলেস স্টিল 3 পিস ফ্ল্যাঞ্জ ট্রুনিয়ন বল ভালভ তিনটি উপাদান নিয়ে গঠিত, যা বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণের সুবিধা দেয়। অভ্যন্তরীণ অংশগুলি সম্পূর্ণ পাইপলাইনটি ভেঙে না দিয়ে প্রতিস্থাপিত করা যেতে পারে, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের সময় এবং খরচ হ্রাস করে। ভালভ বডিটি ASTM A182 F304 বা F316L স্টেইনলেস স্টিল দিয়ে তৈরি, উচ্চ শক্তি এবং ভাল জারা প্রতিরোধের বৈশিষ্ট্যযুক্ত। উচ্চ চাপ, উচ্চ তাপমাত্রা, বা ক্ষয়কারী মিডিয়ার মতো কঠোর অবস্থার সাথে জড়িত শিল্প অ্যাপ্লিকেশনগুলিতে, নকল স্টেইনলেস স্টীল বল ভালভগুলি প্রায়ই ঢালাই ভালভের চেয়ে আরও নির্ভরযোগ্য পছন্দ। বেশিরভাগ বল ভালভের বিপরীতে যা ঢালাই প্রক্রিয়া ব্যবহার করে, নকল ভালভগুলি একটি অনন্য উত্পাদন পদ্ধতির মাধ্যমে তাদের কাঠামোগত শক্তি এবং চাপ প্রতিরোধের উল্লেখযোগ্যভাবে উন্নতি করে। গুরুতর অবস্থার জন্য একটি নকল বল ভালভ বেছে নিন যেখানে নিরাপত্তা, নির্ভরযোগ্যতা এবং সর্বোচ্চ শক্তি আলোচনার যোগ্য নয়।
নকল ইস্পাত উপাদান: ভালভের বডি, বল এবং স্টেম সবই উচ্চ-মানের নকল স্টেইনলেস স্টিল (F304, F316) দিয়ে তৈরি, কাস্টিং ত্রুটিগুলি দূর করতে, উচ্চ শক্তি এবং ভাল ক্ষয় প্রতিরোধের নিশ্চিত করার জন্য নির্ভুল ফোর্জিংয়ের মাধ্যমে প্রক্রিয়া করা হয়।
সম্পূর্ণ পোর্ট ডিজাইন: সম্পূর্ণ পোর্ট ডিজাইন তরল প্রবাহের পথকে অপ্টিমাইজ করে, চাপের ক্ষতি হ্রাস করে এবং প্রবাহ নিয়ন্ত্রণের দক্ষতা উন্নত করে।
বল ভালভ একটি ট্রাননিয়ন-মাউন্ট করা (স্থির) বলের নকশা ব্যবহার করে যাতে অপারেশন চলাকালীন বলটি স্থিতিশীল থাকে, সিলিং উপাদানগুলির পরিধান হ্রাস করে।
ফ্ল্যাঞ্জ সংযোগ: ASME B16.5 মানগুলির সাথে সঙ্গতিপূর্ণ RF (রাইজড ফেস) ফ্ল্যাঞ্জ সংযোগ গ্রহণ করে, নির্ভরযোগ্য এবং শক্ত ইনস্টলেশন নিশ্চিত করে।
নির্ভরযোগ্য সিলিং পারফরম্যান্স: ভালভ সীটটি PTFE ,PEEK বা ধাতব সিলিং উপকরণ ব্যবহার করে উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার পরিস্থিতিতে শূন্য-লিকেজ সিলিং নিশ্চিত করতে।
ফায়ার-সেফ ডিজাইন: এপিআই 607 ফায়ার সেফটি স্ট্যান্ডার্ড মেনে, সিস্টেমের নিরাপত্তা নিশ্চিত করতে আগুনের মতো চরম পরিস্থিতিতেও সিল করার কার্যক্ষমতা বজায় রাখে।
অ্যান্টি-স্ট্যাটিক এবং ব্লো-আউট প্রুফ স্টেম ডিজাইন: বৈদ্যুতিক নিরাপত্তা এবং অপারেশনাল স্থিতিশীলতা বাড়াতে অ্যান্টি-স্ট্যাটিক ডিভাইস এবং ব্লো-আউট প্রুফ স্টেম দিয়ে সজ্জিত।
একাধিক অপারেশন মোড: অপশনাল ম্যানুয়াল অপারেশন বা স্বয়ংক্রিয় নিয়ন্ত্রণ যেমন বায়ুসংক্রান্ত, বৈদ্যুতিক, বা হাইড্রোলিক অ্যাকচুয়েটর বিভিন্ন অ্যাপ্লিকেশন পরিস্থিতির প্রয়োজনীয়তা পূরণ করতে।
নিম্ন প্রবাহ প্রতিরোধের নকশা: মসৃণ অভ্যন্তরীণ প্রবাহ পথ প্রবাহ প্রতিরোধ ক্ষমতা হ্রাস করে, কার্যকরভাবে শক্তি খরচ কমায় এবং সিস্টেমের দক্ষতা উন্নত করে।
নামমাত্র ব্যাস: 2"~36" (DN50 থেকে DN900)
নামমাত্র চাপ: 600LB থেকে 2500LB
কাজের তাপমাত্রা: -29℃ থেকে 425℃
উপাদান: নকল ইস্পাত (A105,F304,F316)
সিল করার উপকরণ: PTFE, RPTFE, PEEK, ধাতব সীল
ASME B16.5 মান অনুযায়ী ফ্ল্যাঞ্জ সংযোগ
অপারেশন মোড: ম্যানুয়াল, বায়ুসংক্রান্ত, বৈদ্যুতিক, হাইড্রোলিক (ঐচ্ছিক)
ডিজাইন স্ট্যান্ডার্ড: API 608, ASME B16.34
টেস্টিং স্ট্যান্ডার্ড: API 598
তেল ও গ্যাস: উচ্চ-চাপের তেল/গ্যাস ট্রান্সমিশন পাইপলাইন, শোধনাগার এবং প্রাকৃতিক গ্যাস প্রক্রিয়াকরণ সুবিধাগুলিতে ব্যবহৃত হয়।
রাসায়নিক শিল্প: অ্যাসিড, ক্ষার এবং লবণের দ্রবণের মতো ক্ষয়কারী মিডিয়া পরিচালনার জন্য উপযুক্ত।
পাওয়ার ইন্ডাস্ট্রি: পাওয়ার প্ল্যান্টে শীতল জলের ব্যবস্থা এবং বাষ্প পাইপলাইনে প্রয়োগ করা হয়।
জল চিকিত্সা এবং পৌরসভা জল সরবরাহ: পানির গুণমান সুরক্ষা এবং স্থিতিশীল সিস্টেম অপারেশন নিশ্চিত করে৷
অফশোর ইঞ্জিনিয়ারিং: সমুদ্রের জলের পরিবেশে চমৎকারভাবে পারফর্ম করে, অফশোর প্ল্যাটফর্ম এবং জাহাজে তরল নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত।
বডি এবং এন্ড পিস:
নকল কার্বন ইস্পাত ASTM A 105;
নকল স্টেইনলেস স্টিল ASTM A 182 F 304 / F 304L;
নকল স্টেইনলেস স্টীল ASTM A 182 F 316 / F 316L;
অ্যালয় স্টিল ASTM A 182 F 11 / F 22
বল এবং স্টেম:
ASTM A 182 F304 / F316 (SS 304 / SS 316)
ASTM A 182 F304L / F316L (SS 304L / SS 316L)
বল আসন এবং শরীরের সীল:
PTFE ভার্জিন / 25% গ্লাস ভরা - GFT / কার্বন ভরা - CFT
PEEK / Delrin / Grafoil - গ্রাফাইট রিং
গ্রন্থি প্যাকিং:
PTFE ভার্জিন / 25% গ্লাস ভরা - GFT / কার্বন ভরা - CFT
Grafoil - গ্রাফাইট রিং
স্টুড এবং বাদাম:
ASTM A 193 GR. B7/A 194 জিআর। 2H
S.S. 304 / S.S. 316
ক্লাস 600LB
| এনপিএস |
ডিএন |
d |
L |
ফ্ল্যাঞ্জ |
H | H1 |
|||||||
| আরএফ | আরটিজে | BW | D | D1 | D2 | f | b | N-φd |
|||||
| 2" | 50 | 50 | 292 | 295 | 292 | 165 | 127 | 92 | 7 | 26 | 8-19 | 107 | 91.5 |
| 3" | 80 | 75 | 356 | 359 | 356 | 210 | 168.5 | 127 | 7 | 32 | 8-22 | 140 | 119 |
| 4" | 100 | 100 | 432 | 435 | 432 | 275 | 216 | 157 | 7 | 38.5 | 8-25 | 164 | 150 |
| ৬" | 150 | 150 | 559 | 562 | 559 | 355 | 292 | 216 | 7 | 48 | 12-29 | 222 | 192.5 |
| 8" | 200 | 201 | 660 | 664 | 660 | 420 | 349 | 270 | 7 | 56 | 12-32 | 271 | 235 |
| 10" | 250 | 252 | 787 | 791 | 787 | 510 | 432 | 324 | 7 | 64 | 16-35 | 317.5 | 280 |
| 12" | 300 | 303 | 838 | 841 | 838 | 560 | 489 | 381 | 7 | 67 | 20-35 | 360 | 320 |
| 14" | 350 | 334 | 889 | 892 | 889 | 605 | 527 | 413 | 7 | 70 | 20-39 | 390 | 350 |
| 16" | 400 | 385 | 991 | 994 | 991 | 685 | 603 | 470 | 7 | 77 | 20-41 | 440 | 395 |
| 18" | 450 | 436 | 1092 | 1095 | 1092 | 745 | 654 | 533 | 7 | 83 | 20-41 | 485 | 439 |
| 20" |
500 | 487 | 1194 | 1200 | 1194 | 815 | 724 | 584 | 7 | 89 | 24-44 | 533 | 490 |
| 24" |
600 | 589 | 1394 | 1407 | 1397 | 940 | 838 | 592 | 7 | 102 | 24-51 | 616 | 573 |
| 26" | 650 | 633 | 1448 | - | 1448 | 1016 | 914.5 | 749 | 7 | 108 | 28-51 | 643.5 | 635 |
| 28" |
700 | 684 | 1549 | - | 1549 | 1073 | 965 | 800 | 7 | 112 | 28-54 | 665 | 692 |
| 30" | 750 | 735 | 1651 | - | 1651 | 1130 | 1022 | 857 | 7 | 114 | 28-54 | 753 | 690 |
| 32" |
800 | 779 | 1778 | - | 1778 | 1194 | 1079.5 | 914 | 7 | 118 | 28-54 | 768 | 804 |
| 36" |
900 | 874 | 2083 | - | 2083 | 1314 | 1194 | 1022 | 7 | 124 | 28-67 | 861 | 865 |
ক্লাস 900LB একক
| এনপিএস |
ডিএন |
d |
L |
ফ্ল্যাঞ্জ |
H | H1 |
||||||||
| আরএফ | আরটিজে | BW | D | D1 | D2 | D3 | f | b | N-φd |
|||||
| 2" | 50 | 50 | 368 | 371 | 368 | 215 | 165 | 124 | 95.25 | 7.92 | 38.5 | 8-25 | 126.5 | 105 |
| 3" | 80 | 75 | 381 | 384 | 381 | 240 | 190.5 | 156 | 123.83 | 7.92 | 38.5 | 8-25 | 150 | 130 |
| 4" | 100 | 100 | 457 | 460 | 457 | 290 | 235 | 181 | 149.23 | 7.92 | 45 | 8-32 | 172.5 | 158 |
| ৬" | 150 | 150 | 610 | 613 | 610 | 380 | 317.5 | 241 | 211.13 | 7.92 | 56 | 12-32 | 230 | 197 |
| 8" | 200 | 201 | 737 | 740 | 737 | 470 | 393.5 | 308 | 269.88 | 7.92 | 64 | 12-39 | 285 | 250 |
| 10" | 250 | 252 | 838 | 841 | 838 | 545 | 470 | 362 | 323.85 | 7.92 | 70 | 16-39 | 330 | 294 |
| 12" | 300 | 303 | 956 | 968 | 965 | 610 | 533.5 | 419 | 381 | 7.92 | 79.5 | 20-39 | 366 | 334 |
| 14" | 350 | 322 | 1029 | 1038 | 1029 | 640 | 559 | 467 | 419.1 | 11.13 | 86 | 20-42 | 415 | 368 |
| 16" | 400 | 373 | 1130 | 1140 | 1130 | 705 | 616 | 524 | 569.9 | 11.13 | 89 | 20-45 | 452 | 408 |
| 18" | 450 | 423 | 1219 | 1232 | 1219 | 785 | 686 | 594 | 533.4 | 12.7 | 102 | 20-51 | 501 | 461 |
| 20" |
500 | 471 | 1321 | 1334 | 1321 | 855 | 749.5 | 648 | 584.2 | 12.7 | 108 | 20-54 | 544 | 506 |
| 24" |
600 | 570 | 1549 | 1568 | 1549 | 1040 | 901.5 | 772 | 682.15 | 15.88 | 140 | 20-67 | 657 | 616 |
| 26" | 650 | 617 | 1651 | - | 1651 | 1086 | 952.5 | 749 | - | 7 | 124 | 20-73 | 700 | 635 |
| 28" |
700 | 665 | 1753 | - | 1753 | 1168 | 1022 | 800 | - | 7 | 143 | 20-79 | 727 | 635 |
| 30" | 750 | 712 | 1880 | - | 1880 | 1232 | 1086 | 857 | - | 7 | 149 | 20-79 | 760 | 722 |
| 32" |
800 | 760 | 2032 | - | 2032 | 1314 | 1156 | 914 | - | 7 | 157 | 20-86 | 795 | 755 |
| 36" |
900 | 855 | 2286 | - | 2286 | 1461 | 1289 | 1022 | - | 7 | 172 | 20-92 | 886 | 846 |
