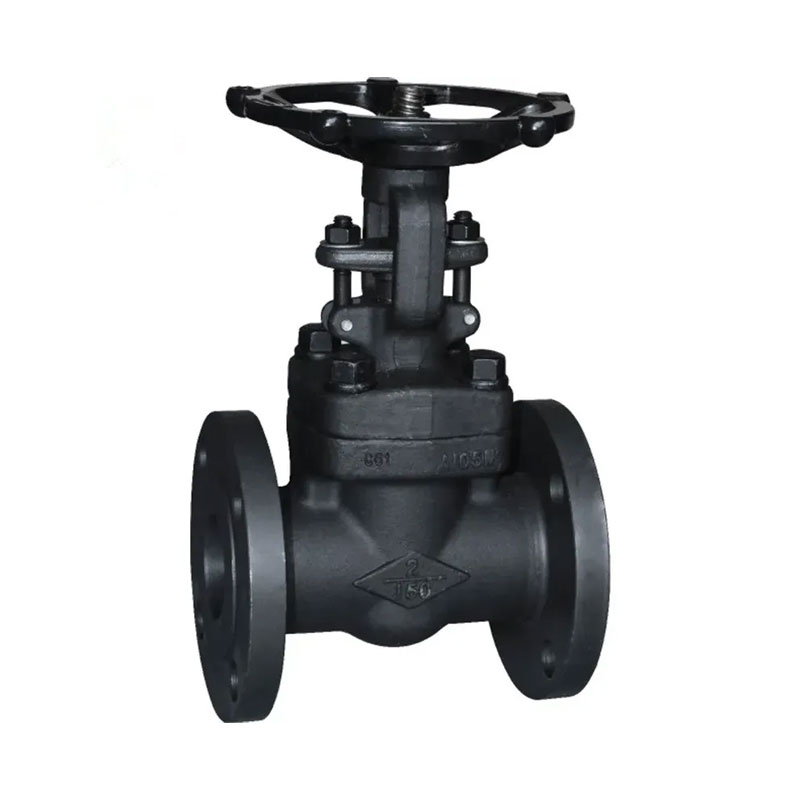

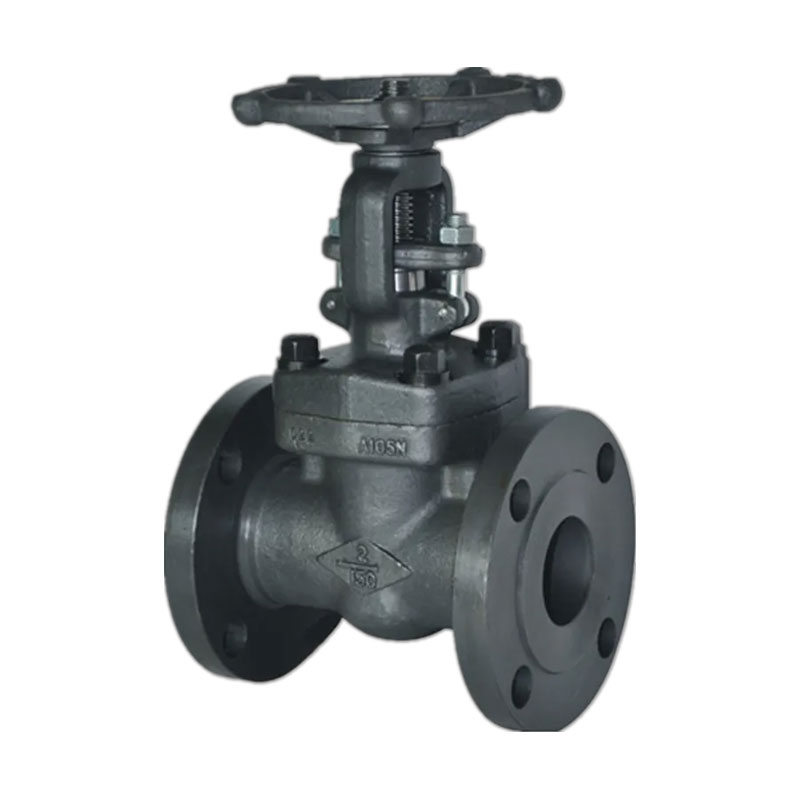

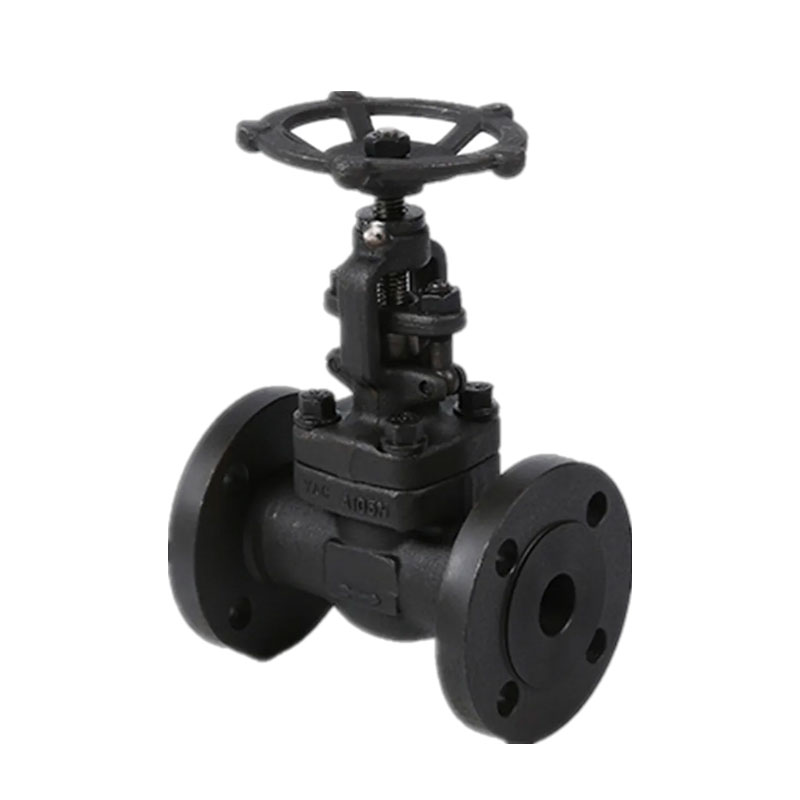

ইন্টিগ্রেটেড নকল স্টিল ফ্ল্যাঞ্জ এন্ড গেট ভালভ 150 এলবি স্বাধীনভাবে কিয়াওপাই ভালভ দ্বারা উত্পাদিত সামগ্রিক মাধ্যমে ভালভ বডিটির শক্তি এবং সিলিং উন্নত করেছে জালিয়াতি প্রক্রিয়া, এবং অভ্যন্তরীণ চাপ প্রভাব এবং তাপমাত্রা প্রতিরোধ করতে পারে পার্থক্য স্ট্রেস।
এদিকে, কমপ্যাক্ট ডিজাইন এবং সম্পূর্ণ বোর কাঠামো কম প্রতিরোধের এবং উচ্চ দক্ষতার প্রবাহ নিশ্চিত করুন, এটি এটির জন্য একটি আদর্শ ভালভ তৈরি করে দীর্ঘজীবন এবং উচ্চ-পারফরম্যান্স পাইপলাইন কেনার জন্য উদ্যোগগুলি নিয়ন্ত্রণ সিস্টেম।
আকার: 1/2 ''-2 '' (ডিএন 15 ~ ডিএন 50)
চাপ রেটিং: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
উপাদান: এ 105, এফএল 2, এফ 11, এফ 22, এফ 5, এফ 304, এফ 316, এফ 51/এফ 53, এফ 321, সি 3, সি 5, সি 95800
উপযুক্ত তাপমাত্রা: -29ºC ~ 429ºC।
উপযুক্ত মাধ্যম: জল, বাষ্প, তেল এবং প্রাকৃতিক গ্যাস ইত্যাদি
ডিজাইন এবং উত্পাদন কনফারম্টো: এপিআই 602, বিএস 5352, এএনএসআই বি 16.34
সকেট ld ালাইযুক্ত মাত্রা এএনএসআই বি 16.11, জেবি/টি 1751 এর সাথে সঙ্গতিপূর্ণ
স্ক্রু এন্ডস ডাইমেনশন আনসি বি 1.20.1, জেবি/টি 7306 এর সাথে সামঞ্জস্য
বাট-ওয়েল্ড এএনএসআই বি 16.25, জেবি/টি 12224 এর সাথে সঙ্গতিপূর্ণ
ফ্ল্যাঞ্জ শেষ এএনএসআই বি 16.5, জেবি 79 এর সাথে সামঞ্জস্য
পরীক্ষা এবং পরিদর্শন অনুসারে: এপিআই 598, জিবি/টি 13927, জেবি/টি 9092
| না। | অংশ নাম | সিএস থেকে এএসটিএম | ASTM হিসাবে | এসএস টু এএসটিএম | ||
| A105 টাইপ করুন | F22 টাইপ করুন | F304 টাইপ করুন (এল) | F316 টাইপ করুন (এল) | |||
| 1 | দেহ | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) | |
| 2 | আসন রিং | A276 420 | A276 304 | A276 304 (এল) | A276 316 (l) | |
| 3 | ওয়েজ | A276 410 এবং 430 | A182 F304 | A182 F304 (l) | A182 F316 (l) | |
| 4 | স্টেম | A182 F6 | A182 F304 | A182 F304 (l) | A182 F316 (l) | |
| 5 | গসকেট | Rug েউখেলান এসএস + গ্রাফাইট | এসএস + পিটিএফই | |||
| 6 | বোনেট | A105 | A182 F22 | A182 F304 (l) | A182 F316 (l) | |
| 7 | বোনেট বোল্ট | A193 বি 7 | A193 বি 16 | A193 বি 8 | A193 বি 8 এম | |
| 8 | পিন | A276 420 | A276 304 | |||
| 9 | গ্রন্থি | A276 410 | A182 F304 (l) | A182 F316 (l) | ||
| 10 | গ্রন্থি আইবোল্ট | A193 বি 7 | A193 বি 16 | A193 বি 8 | A193 বি 8 এম | |
| 11 | গ্রন্থি ফ্ল্যাঞ্জ | A105 | A182 F11 | A182 F304 (l) | A182 F316 (l) | |
| 12 | গ্রন্থি বাদাম | A193 2H | A194 4 | A194 8 | A194 8 মি | |
| 13 | জোয়াল বাদাম | A276 410 | ||||
| 14 | এইচ.ডাব্লু। লক বাদাম | A194 2H | A194 4 | A194 8 | A194 8 মি | |
| 15 | নেমপ্লেট | এসএস | ||||
| 16 | হাত চাকা | A197 | ||||
| 17 | বহনকারী গ্যাসকেট | A473 431 | ||||
| 18 | স্টেম প্যাকিং | নমনীয় গ্রাফাইট | Ptfe | |||
| উপযুক্ত মাধ্যম | ডাব্লু.ও.জি. ইত্যাদি | ডাব্লু.ও.জি. ইত্যাদি | Hno3ch3ooh ইত্যাদি | |||
| উপযুক্ত তাপমাত্রা | -29 425 | -29 550 | -29 180 | |||
দ্রষ্টব্য: অনুরোধের ভিত্তিতে অন্যান্য উপকরণগুলি উপলব্ধ।
মাত্রা (মিমি) এবং ওজন (কেজি)
ফ্ল্যাঞ্জড এন্ড গেট ভালভ 150lb ~ 600lb
| এনপিএস | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| এল (আরএফ) এল 1 (বিডাব্লু) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| এইচ (খোলা) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| ওজন | 150 | আরএফ | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| বিডাব্লু | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | আরএফ | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| বিডাব্লু | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | আরএফ | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| বিডাব্লু | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
ইন্টিগ্রেটেড নকল স্টিল ফ্ল্যাঞ্জ এন্ড গেট ভালভ 150 এলবি এর ভালভ কভার তিন প্রকারে বিভক্ত: বোল্ট ভালভ কভার, ld ালাই ভালভ কভার এবং চাপ স্ব -শক্ত করা ভালভ কভার।
এই ভালভের মূল বৈশিষ্ট্যটি একটি একটি বন্ধনী দিয়ে উত্থিত স্টেম, এবং সামগ্রিক ভালভ বডি একটি ফ্ল্যাঞ্জ। ফ্ল্যাট বোতলযুক্ত ভালভ সিট ডিজাইন তরল চাপ হ্রাস করে এবং নিরবচ্ছিন্নভাবে নিশ্চিত করে প্রবাহ। তরল উপর একটি নিয়ন্ত্রণকারী এবং বাধা ডিভাইস হিসাবে ব্যাপকভাবে প্রযোজ্য পাইপলাইন যেমন নলের জল, নিকাশী, নির্মাণ, খাদ্য, বিদ্যুৎ, ওষুধ, ধাতুবিদ্যা, টেক্সটাইল, শক্তি ব্যবস্থা ইত্যাদি ইত্যাদি
