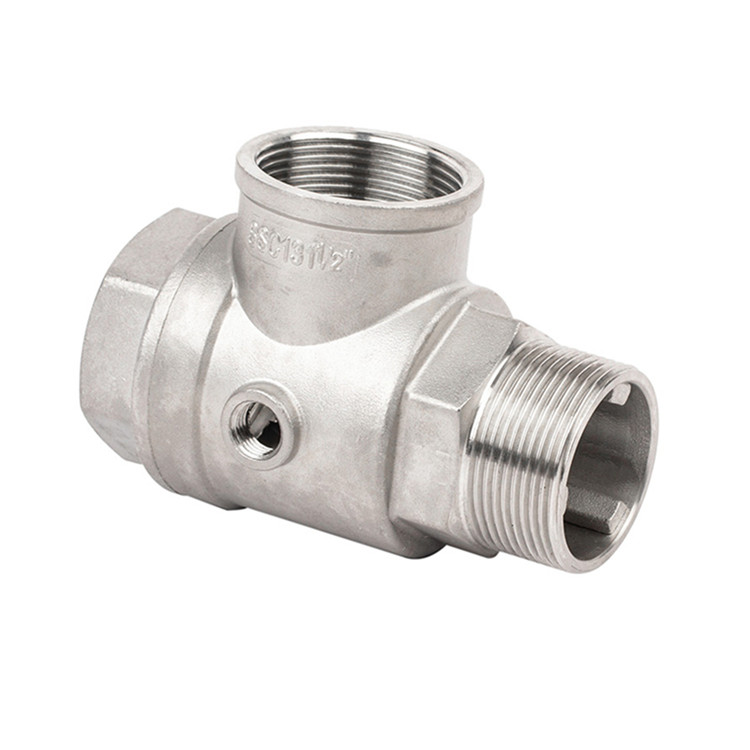

চেক ভালভ ছাড়া স্টেইনলেস স্টীল পাঁচ উপায় সংযোগকারী

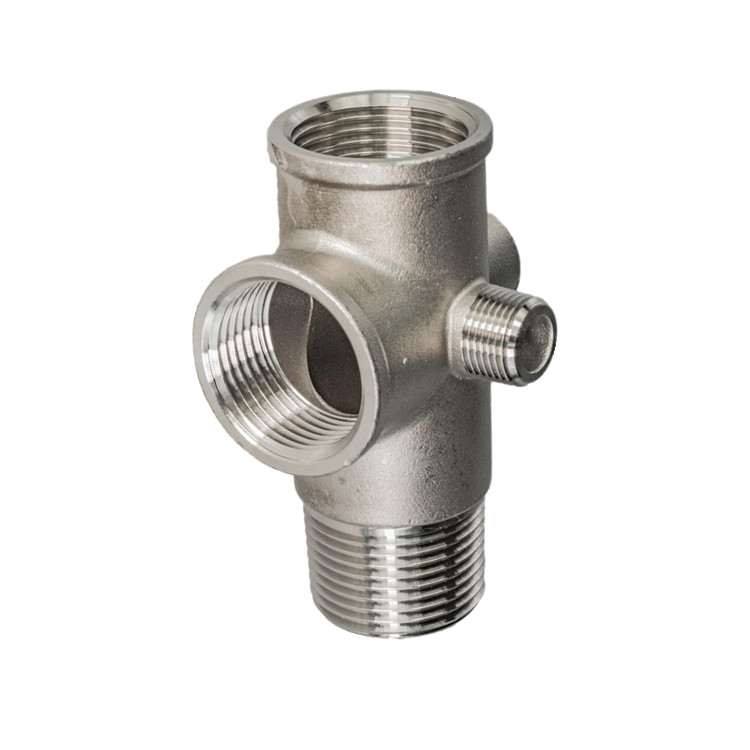

জোপেই ফ্যাক্টরি দ্বারা তৈরি চেক ভালভ ছাড়া স্টেইনলেস স্টিল ফাইভ ওয়ে সংযোগকারীর মূল বৈশিষ্ট্য হল যে ভালভ বডিতে নিজেই পাঁচটি পোর্ট রয়েছে: 1" মহিলা x 1" মহিলা x 1" পুরুষ x 1/4" মহিলা x 1/4" পুরুষ। এটি একটি অভ্যন্তরীণ ফাঁপা চ্যানেলের সাথে সম্পূর্ণরূপে সংযোগকারী উপাদান এবং কোনও চলন্ত যন্ত্রাংশ চেক করার মতো কোনো কাজ বা নিয়ন্ত্রণ নেই। এর একমাত্র উদ্দেশ্য হল তরল সংগ্রহ করা বা বিতরণ করা একটি ছোট পাম্প সিস্টেম কন্ট্রোল ইউনিটের জন্য, ফাইভ-ওয়ে কানেক্টর একটি কমপ্যাক্ট ইন্টিগ্রেটেড মাউন্টিং প্ল্যাটফর্ম হিসাবে কাজ করে, যা সমস্ত মূল পর্যবেক্ষণ এবং সুরক্ষা উপাদানগুলিকে একত্রিত করে।

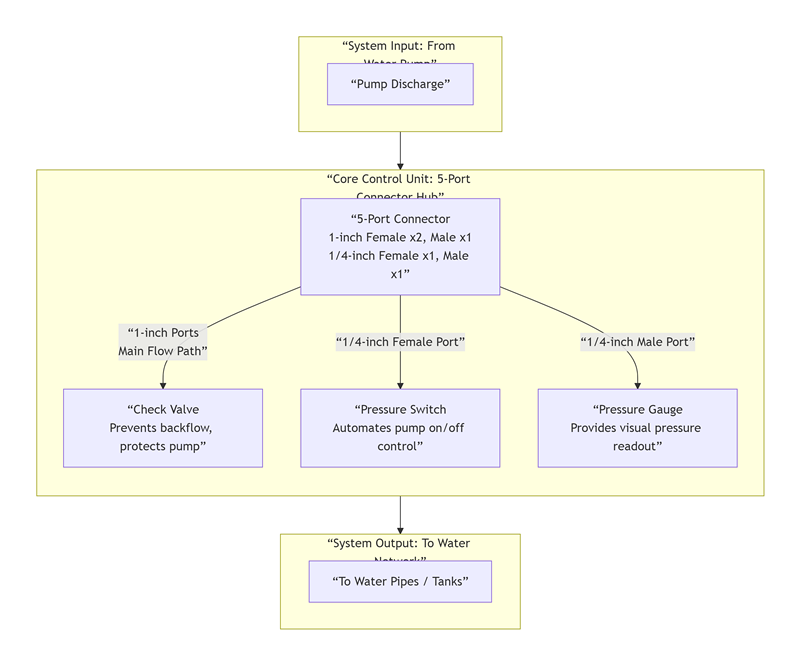

সিস্টেম রচনা বিবরণ:

পাঁচ-উপায় সংযোগকারী: সিস্টেমের মূল কাঠামো, সমস্ত উপাদানকে একটি সম্পূর্ণরূপে সংযুক্ত করে, পাইপ জয়েন্টগুলিকে ন্যূনতম করে এবং ফুটো হওয়ার ঝুঁকি হ্রাস করে।

ইন্টারফেস: 1-ইঞ্চি মহিলা পোর্ট (ওয়াটার ইনলেট), 1-ইঞ্চি পুরুষ পোর্ট (ওয়াটার আউটলেট), আরেকটি 1-ইঞ্চি মহিলা পোর্ট (একটি চেক ভালভ সংযোগ করার জন্য), 1/4-ইঞ্চি মহিলা পোর্ট (একটি চাপ সুইচ সংযোগ করার জন্য), 1/4-ইঞ্চি পুরুষ পোর্ট (একটি চাপ গেজ সংযোগের জন্য)।

প্রধান উত্তরণ (ইনলেট এবং আউটলেট): পাম্পের আউটলেটটিকে জলের বিন্দুতে নিয়ে যাওয়া পাইপের সাথে সংযুক্ত করে এবং এটি মাধ্যমের প্রধান প্রবাহ পথ।

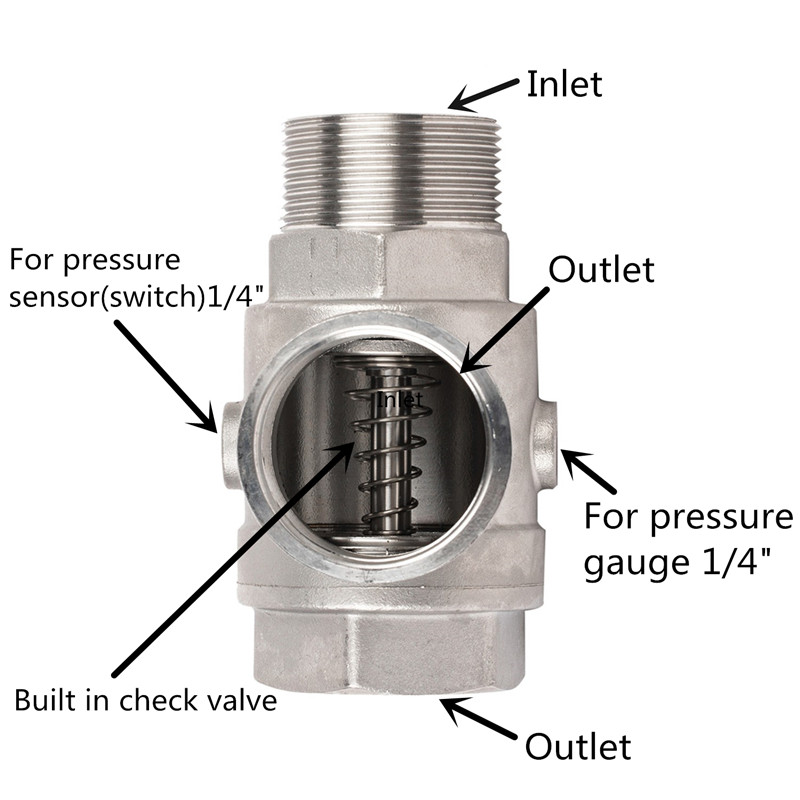

1-ইঞ্চি চেক ভালভ: এটি সিস্টেমের "নিরাপত্তা প্রহরী।" পাম্প বন্ধ হয়ে গেলে এটি জলের ব্যাকফ্লোকে বাধা দেয়, জলের হাতুড়ির শক এড়ায় এবং পাম্প ইমপেলারের বিপরীত ঘূর্ণন এড়ায় এবং পাম্পটিকে রক্ষা করার জন্য অত্যন্ত গুরুত্বপূর্ণ।

1/4-ইঞ্চি চাপ সুইচ: এটি সিস্টেমের "স্বয়ংক্রিয় মস্তিষ্ক।" এটি সিস্টেমের চাপ নিরীক্ষণ করে, যখন চাপ নির্ধারিত নিম্ন সীমার নিচে নেমে আসে তখন পাম্প শুরু করে এবং যখন এটি উপরের সীমাতে পৌঁছায় তখন পাম্প বন্ধ করে, সম্পূর্ণ স্বয়ংক্রিয় অপারেশন অর্জন করে।

1/4-ইঞ্চি চাপ পরিমাপক: এটি সিস্টেমের "স্থিতি চোখ"। এটি ডিবাগিং, পর্যবেক্ষণ এবং সমস্যা সমাধানের জন্য রিয়েল-টাইম, স্বজ্ঞাত চাপ প্রদর্শন প্রদান করে।

পণ্য বৈশিষ্ট্য

স্টেইনলেস স্টীল উপাদানের কারণে জোপেই-এর 5-ওয়ে সংযোগকারী, স্টেইনলেস স্টীল ব্যবহারের মাধ্যমে জারা প্রতিরোধ ক্ষমতা, শক্তি এবং স্বাস্থ্যবিধি স্তরকে উল্লেখযোগ্যভাবে বৃদ্ধি করে, এইভাবে এর প্রয়োগের পরিধিকে প্রসারিত করে। এটি আরও টেকসই এবং পরিষ্কার হয়ে যায়। এর মূল সুবিধাগুলির মধ্যে রয়েছে:

চমৎকার জারা প্রতিরোধের: এটি বাষ্প, দুর্বল অ্যাসিড এবং ঘাঁটি, বিভিন্ন রাসায়নিক পদার্থ এবং সমুদ্রের জলের পরিবেশ থেকে ক্ষয় সহ্য করতে পারে, একটি পরিষেবা জীবন প্রদান করে যা পিতলের ভালভের চেয়ে বেশি।

উচ্চ শক্তি এবং স্থায়িত্ব: এটি উচ্চতর সিস্টেম চাপ (সাধারণত PN16/PN25, এবং PN40 বা উচ্চতর পর্যন্ত) এবং চাপ বৃদ্ধি সহ্য করতে পারে।

উচ্চতর স্বাস্থ্যকর কর্মক্ষমতা: মসৃণ পৃষ্ঠ ব্যাকটেরিয়া বৃদ্ধি রোধ করে এবং পরিষ্কার এবং জীবাণুমুক্ত করা সহজ। মিরর পলিশিং বা ইলেক্ট্রোলাইটিক পলিশিং চিকিত্সার সাথে, এটি খাদ্য-গ্রেড বা স্যানিটারি মান পূরণ করতে পারে।

বিস্তৃত তাপমাত্রা পরিসীমা: উচ্চ-তাপমাত্রার বাষ্প বা নিম্ন-তাপমাত্রা মিডিয়ার জন্য উপযুক্ত।

উপকরণ

কাস্ট স্টেইনলেস স্টিল ASTM A 351 CF8 / SS 304; স্টেইনলেস স্টিল ASTM A 351 CF8M/SS 316;

প্রযুক্তিগত বিশেষ উল্লেখ

নামমাত্র ব্যাস: 1"~2" (DN25 থেকে DN50)

নামমাত্র চাপ: PN16 থেকে PN25 (1.6MPa ~ 2.5MPa)

কাজের তাপমাত্রা: -20 ℃ থেকে 232 ℃

থ্রেডেড স্ট্যান্ডার্ড: BSP(G), BSPT(Rc), NPT

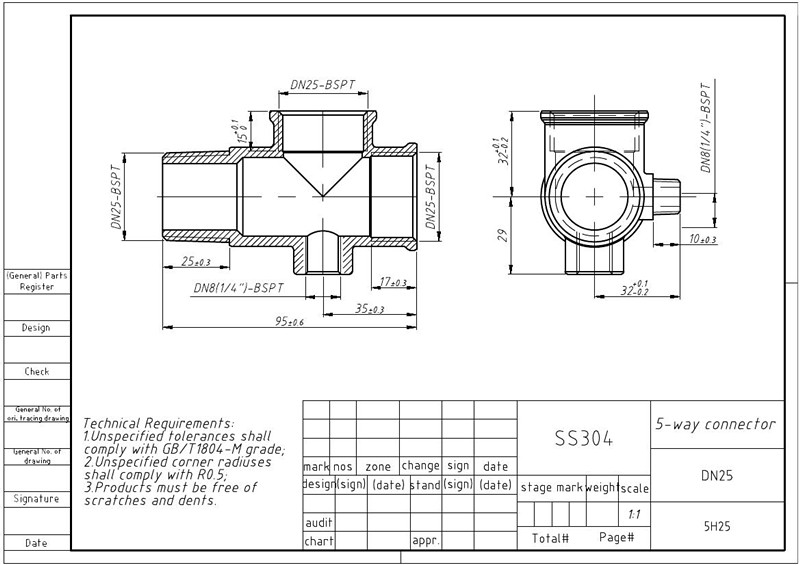

অঙ্কন

প্রদত্ত ডিজাইনের উপর ভিত্তি করে কাস্টমাইজেশন সমর্থিত।

5-Po-এর নির্দিষ্ট অ্যাপ্লিকেশনআরটি কানেকtor

যদি আপনার সিস্টেমে ইতিমধ্যেই একটি পৃথক চেক ভালভ থাকে, অথবা যদি আপনার কোনো চেক ভালভ ফাংশনের প্রয়োজন না হয় এবং শুধুমাত্র একটি নির্ভরযোগ্য "মেনিফোল্ড" প্রয়োজন হয়, তাহলে 5-পোর্ট সংযোগকারী হল সবচেয়ে লাভজনক এবং সহজবোধ্য বিকল্প৷ এর মূল্য পাইপিং লেআউট সরলীকরণ এবং পৃথক জিনিসপত্রের সংখ্যা হ্রাস করার মধ্যে রয়েছে। নির্দিষ্ট পরিস্থিতিতে অন্তর্ভুক্ত:

মাল্টি-পয়েন্ট মনিটরিং এবং স্যাম্পলিং

দৃশ্যকল্প: মনিটরিং যন্ত্র ইনস্টল করতে প্রধান পাইপলাইন থেকে একাধিক শাখায় ট্যাপ করতে হবে।

উদাহরণ: একই সাথে একটি চাপ পরিমাপক, একটি চাপ ট্রান্সমিটার (সেন্সর), এবং একটি নিরাপত্তা ভালভ সংযোগ করা। পাঁচ-উপায় সংযোগকারী তাদের জন্য একটি কেন্দ্রীভূত এবং স্থিতিশীল মাউন্টিং পয়েন্ট প্রদান করে।

তরল বিতরণ এবং সংগ্রহ

দৃশ্যকল্প:  একটি একক তরল প্রবাহকে একাধিক সমান্তরাল শাখায় সমানভাবে বিতরণ করা প্রয়োজন, অথবা একাধিক তরল প্রবাহকে একক প্রবাহে সংগ্রহ করতে হবে।

উদাহরণ: একটি প্রধান শীতল জলের পাইপ থেকে শীতল করার জন্য প্রয়োজনীয় তিনটি স্বতন্ত্র টুকরোতে শীতল জল বিতরণ করা; অথবা একক প্রধান রিটার্ন ওয়াটার পাইপে একাধিক রিটার্ন ওয়াটার লাইন সংগ্রহ করা।

সিস্টেম টেস্টিং, ভেন্টিং বা ড্রেনিং

দৃশ্যকল্প: সিস্টেমের জন্য অস্থায়ী বা স্থায়ী অক্জিলিয়ারী ইন্টারফেস সরবরাহ করতে হবে।

উদাহরণ: সিস্টেম ফ্লাশিংয়ের জন্য ইন্টারফেস, স্বয়ংক্রিয় এয়ার ভেন্ট ভালভ ইন্টারফেস, বা ড্রেন ভালভ ইন্টারফেস।
