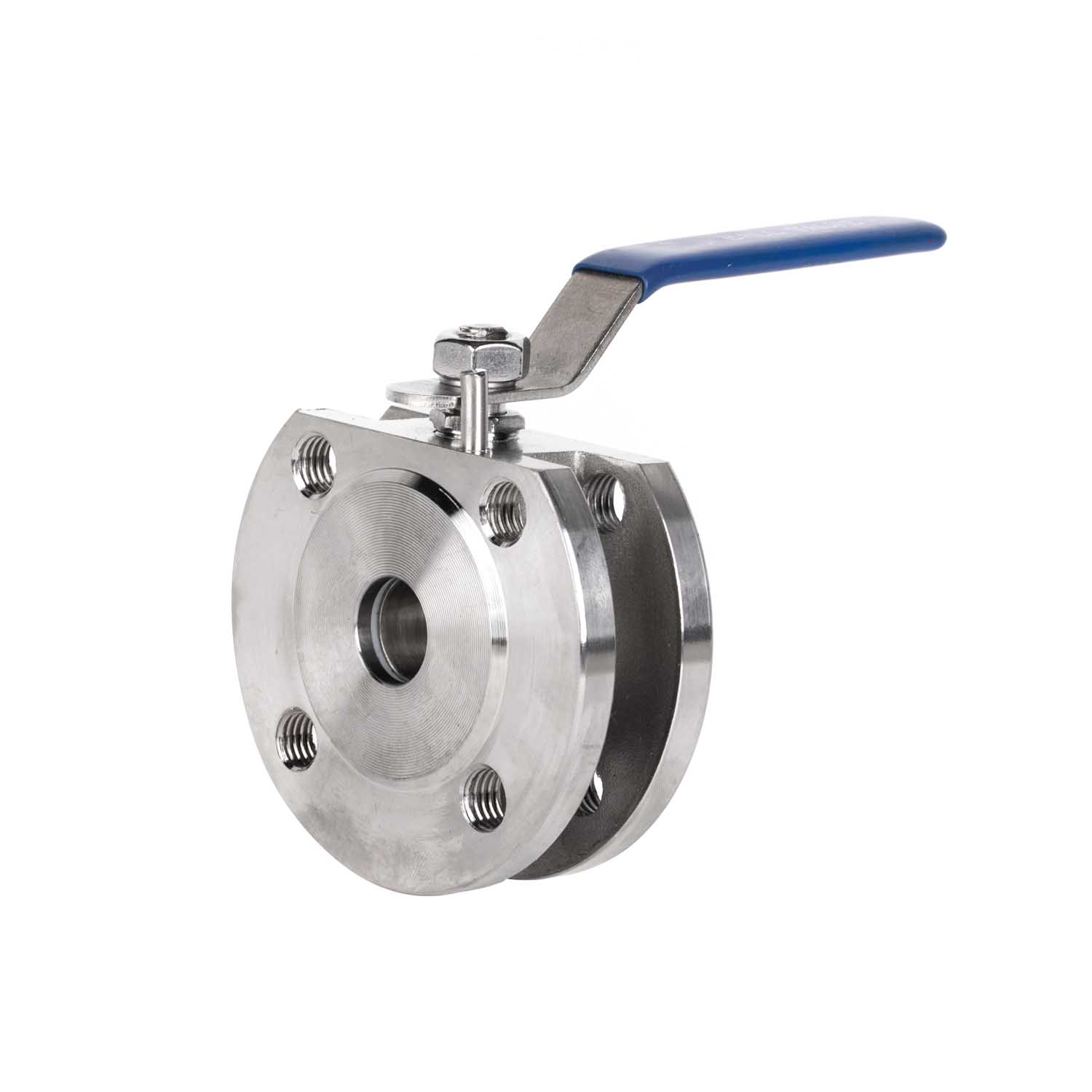

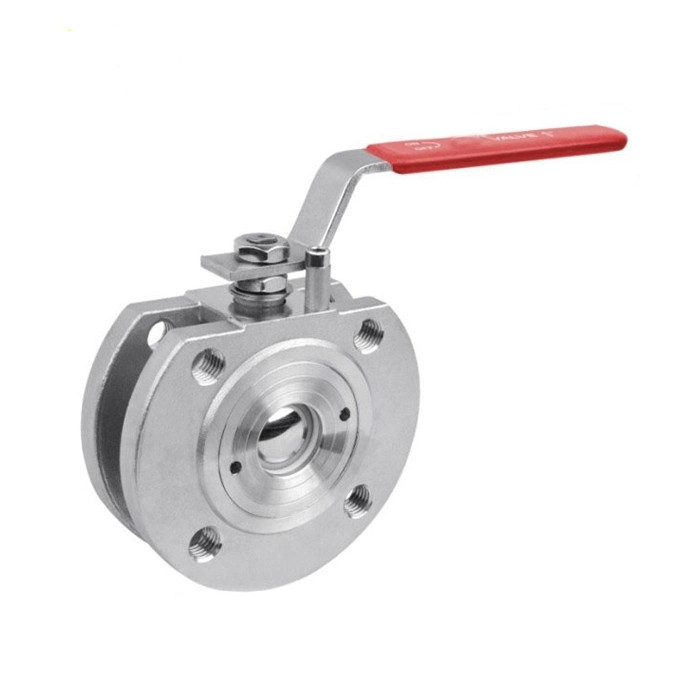

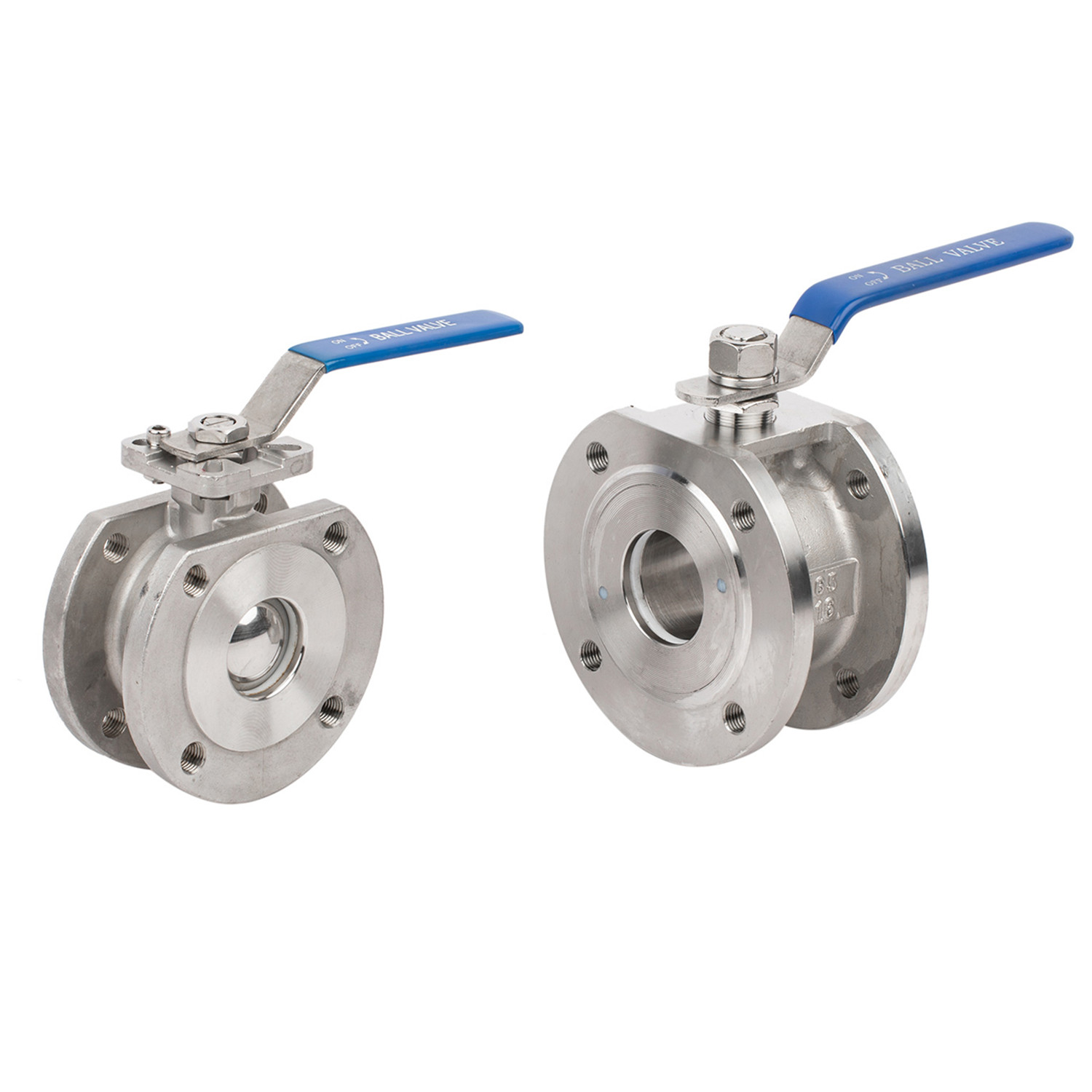

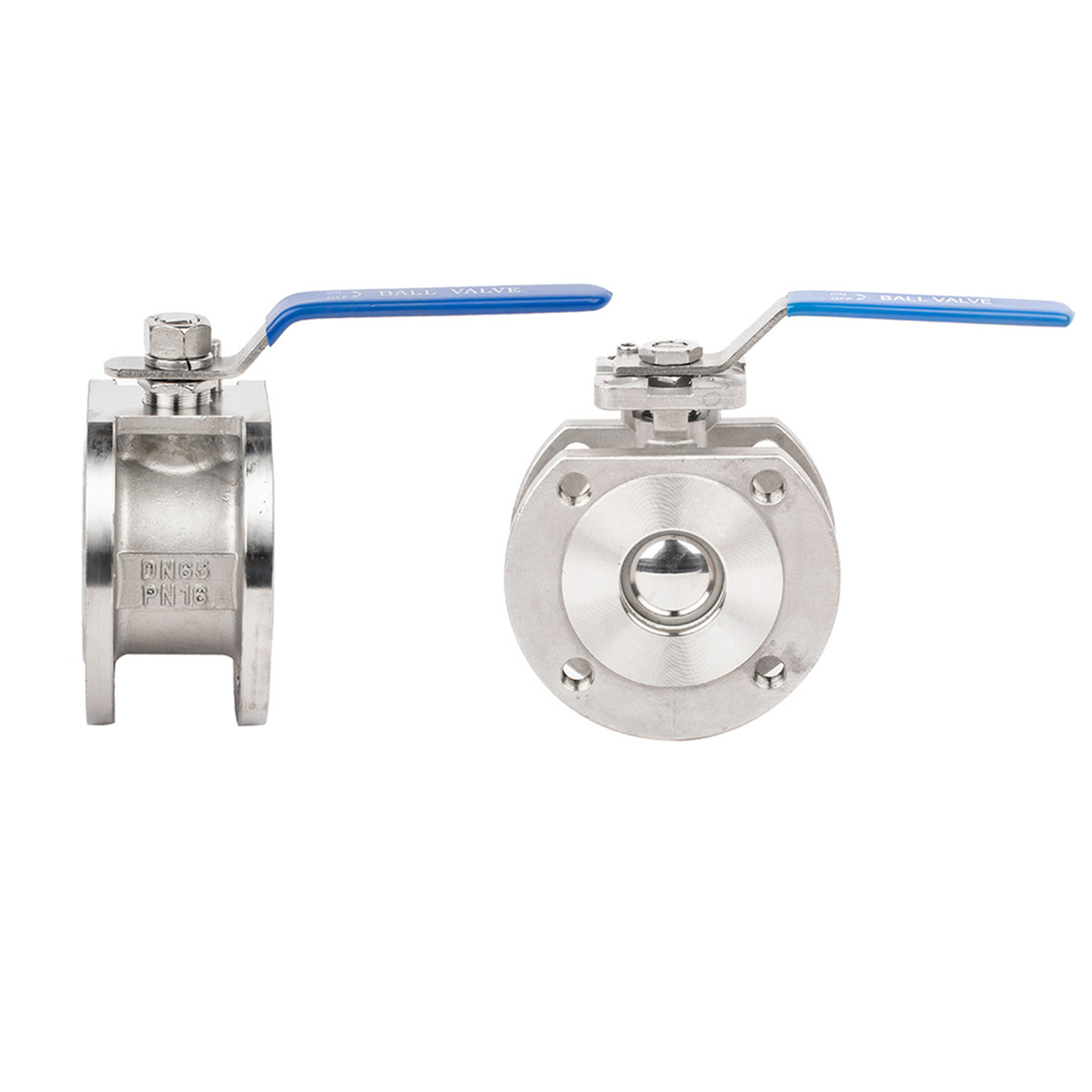

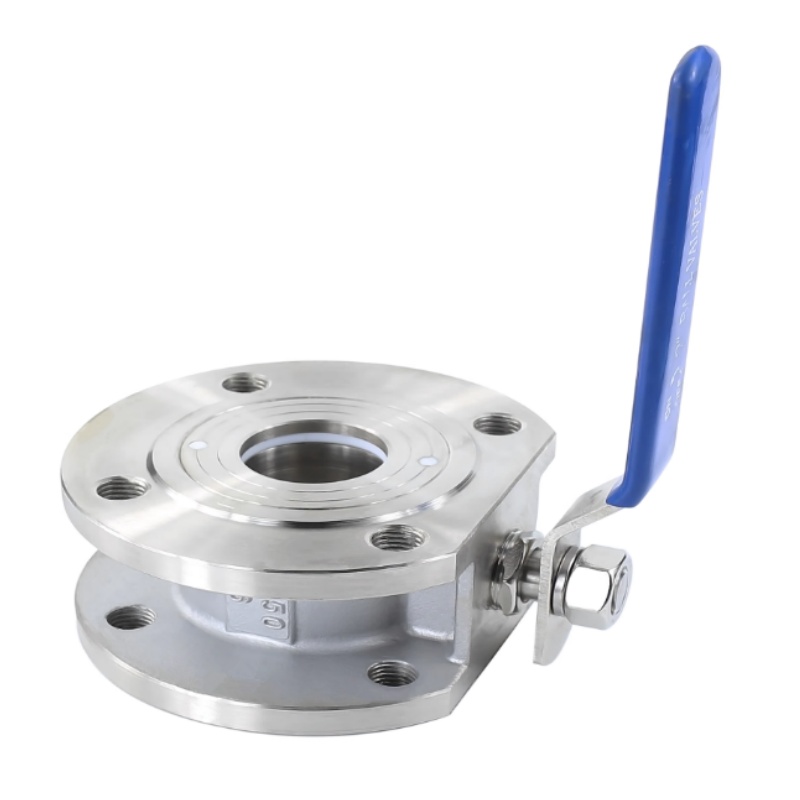

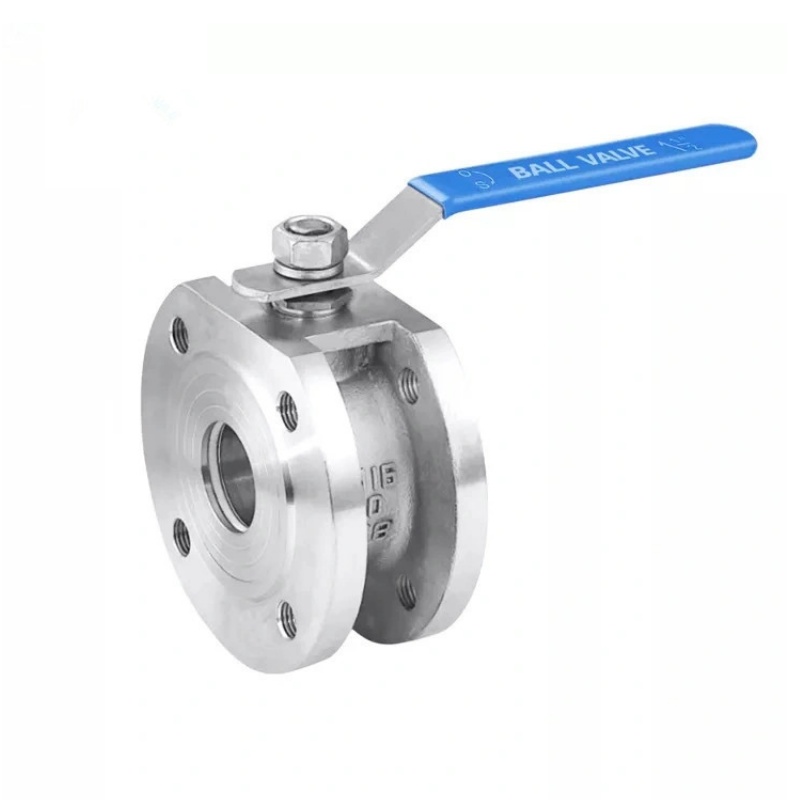

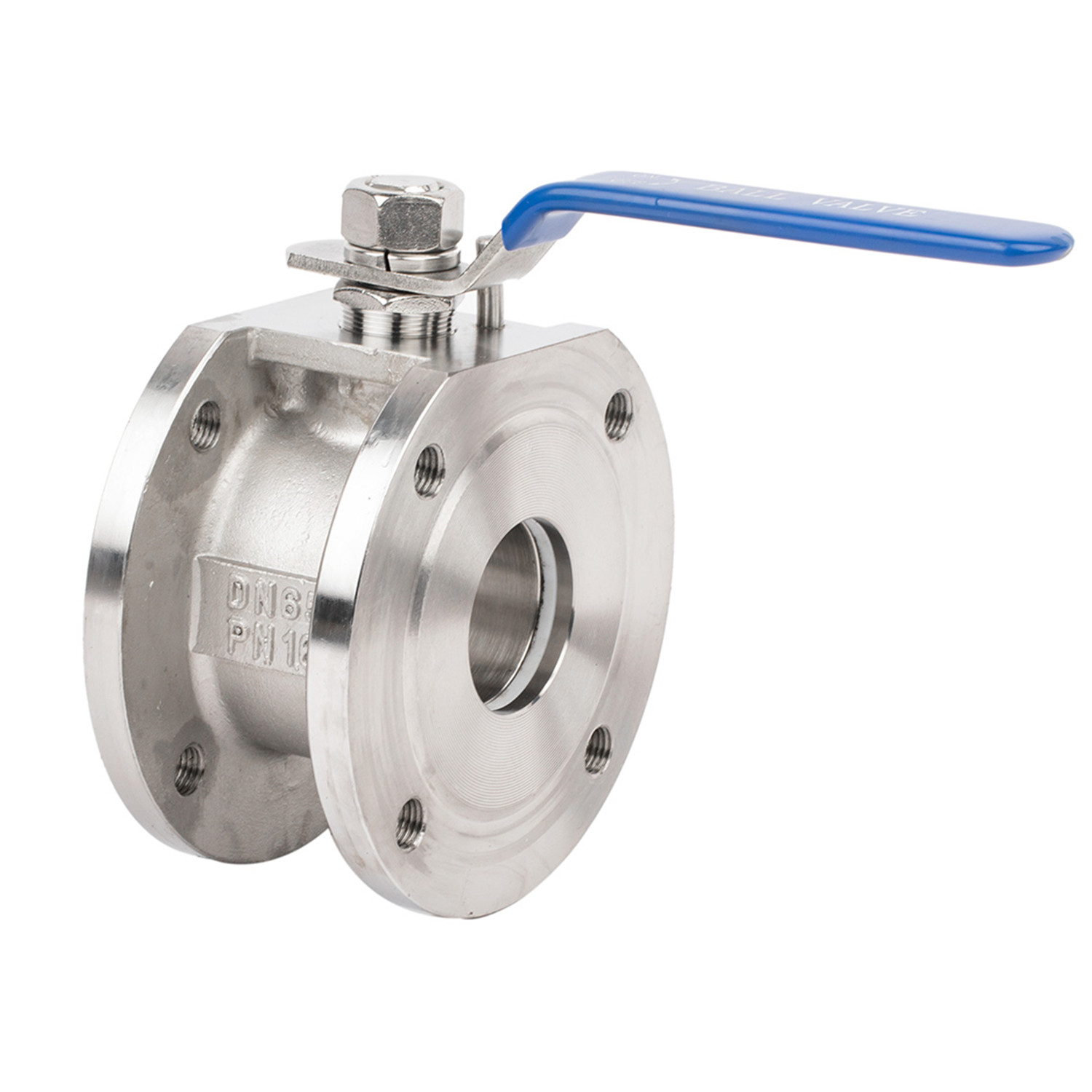

JOEPAI উচ্চ মানের স্টেইনলেস স্টিল ওয়েফার ফ্ল্যাঞ্জ বল ভালভ হল অতি-কমপ্যাক্ট, কোয়ার্টার-টার্ন শাটঅফ ভালভ স্ট্যান্ডার্ড পাইপ ফ্ল্যাঞ্জের মধ্যে স্যান্ডউইচ করা হয়। তারা শিল্প, রাসায়নিক এবং ফার্মাসিউটিক্যাল পাইপলাইনে আঁটসাঁট জায়গার জন্য অনুকূল। এই হেভি-ডিউটি, ওয়ান-পিস বডি ভালভগুলি চমৎকার জারা প্রতিরোধের এবং সীমাহীন, ফুল-পোর্ট ফ্লুইড কন্ট্রোল প্রদান করে। এগুলি সম্পূর্ণ শরীরের দৈর্ঘ্য জুড়ে লম্বা বোল্ট ব্যবহার করে দুটি পাইপলাইনের ফ্ল্যাঞ্জের মধ্যে সরাসরি আটকে রাখার জন্য ডিজাইন করা হয়েছে। ইন্টিগ্রেটেড এন্ড ফ্ল্যাঞ্জগুলি বাদ দিয়ে, এটি একটি অতি-সংক্ষিপ্ত মুখোমুখি মাত্রা অর্জন করে, এটিকে স্ট্যান্ডার্ড ফ্ল্যাঞ্জযুক্ত বল ভালভের তুলনায় উল্লেখযোগ্যভাবে হালকা এবং আরও সাশ্রয়ী করে তোলে।
কমপ্যাক্ট বডি: অতি-পাতলা এক-টুকরা নির্মাণ পাইপলাইনের পদচিহ্নকে কম করে
সংযোগ প্রক্রিয়া: পাইপ ফ্ল্যাঞ্জের মধ্যে ইনস্টল করে, ফ্ল্যাঙ্কিং বোল্টগুলির সংকোচনের দ্বারা সুরক্ষিত
কম হোল্ড-আপ ভলিউম: বল এবং বাইরের প্রান্তের মধ্যে সংক্ষিপ্ত দূরত্ব মাঝারি ধারণ এবং মৃত অঞ্চলকে হ্রাস করে
উপাদান: কার্বন ইস্পাত (WCB / A105), স্টেইনলেস স্টিল (CF8/304, CF8M/316)
প্রেসার রেটিং: ASME ক্লাস 150 / 300, EN PN10 / PN16 / PN40
বসার ধরন: শূন্য লিকেজের জন্য নরম-সিটেড (PTFE / RTFE)
বোরের ধরন: সম্পূর্ণ পোর্ট (সর্বোচ্চ প্রবাহ দক্ষতা), ভি-পোর্ট / সেগমেন্টেড (সুনির্দিষ্ট থ্রটলিং)
| না. | অংশের নাম | উপাদান |
| 1 | শরীর | WCB/CF8/CF8M |
| 2 | ক্যাপ | WCB/CF8/CF8M |
| 3 | আসন | পিটিএফই |
| 4 | বল | SS304/SS316 |
| 5 | কান্ড | SS304/SS316 |
| 6 | গ্যাসকেট | পিটিএফই |
| 7 | ও-রিং | ভিটন |
| 8 | প্যাকিং | পিটিএফই |
| 9 | গ্রন্থি | SS/SUS304 |
| 10 | কান্ড বাদাম | SS/SUS304 |
| 11 | হ্যান্ডেল | এসএস |
| 12 | পিন বন্ধ করুন | SS/SUS304 |
|
ডিএন
|
D
|
D3
|
D2
|
D1
|
টি-এফ
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
