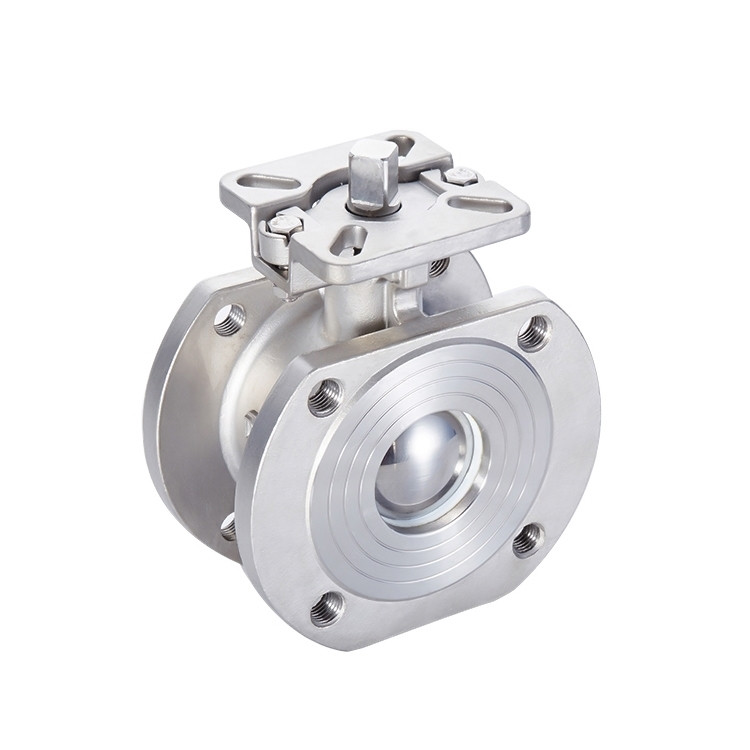

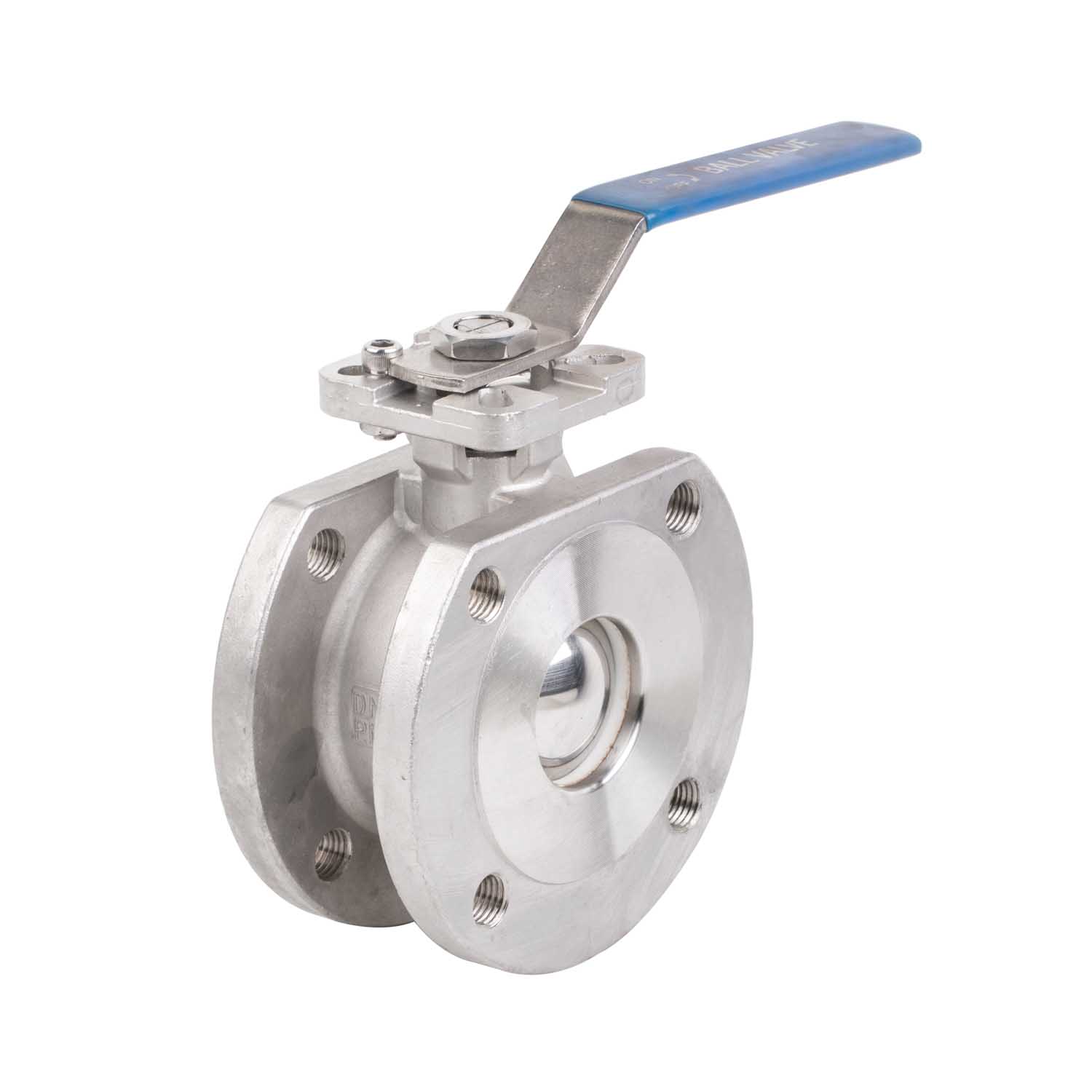

IOS 5211 ডাইরেক্ট মাউন্টিং প্যাড সহ নির্মাতা JOEPAI উত্পাদিত ওয়েফার টাইপ মনোব্লক বল ভালভগুলি হল কম্প্যাক্ট ফ্লুইড কন্ট্রোল ডিভাইস যা সরাসরি পাইপের ফ্ল্যাঞ্জের মধ্যে আটকে থাকে, যা স্থান-সীমাবদ্ধ এবং ওজন-সংবেদনশীল অ্যাপ্লিকেশন যেমন অফশোর তেল প্ল্যাটফর্ম এবং রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্টের জন্য আদর্শ। একটি 90° ম্যানুয়াল ঘূর্ণন সহ, এই ভালভগুলি দুর্দান্ত সিলিং কার্যক্ষমতা, উচ্চ প্রবাহ ক্ষমতা, কম প্রবাহ প্রতিরোধ এবং দীর্ঘ পরিষেবা জীবন সরবরাহ করে। এগুলি গ্যাস, তরল, বাষ্প, নিকাশী এবং তন্তুযুক্ত মিডিয়ার জন্য উপযুক্ত। JOEPAI আইএসও 9001 সার্টিফিকেশন এবং বিশ্ব রপ্তানি দ্বারা সমর্থিত কঠোর মান নিয়ন্ত্রণের সাথে নির্ভুল কাস্টিং প্রযুক্তিকে সংহত করে। শক্তিশালী উৎপাদন ক্ষমতা সহ, JOEPAI চাহিদার শিল্প প্রকল্পের জন্য নির্ভরযোগ্য ডেলিভারি নিশ্চিত করে।

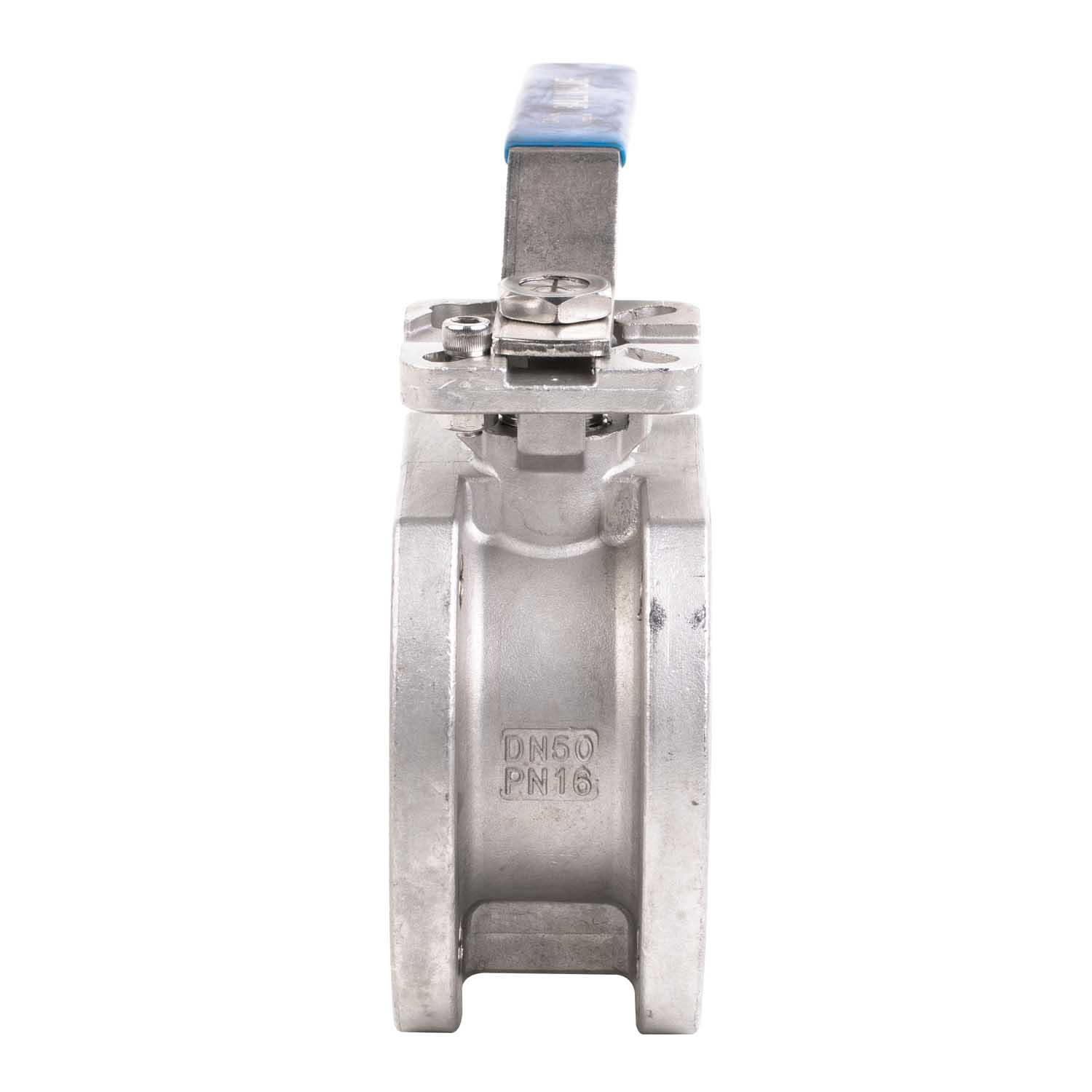

চাপ: PN16
ফেস-টু-ফেস: GB/T12221-1989
ফ্ল্যাঞ্জ শেষ মাত্রা: GB/T9113
ডিজাইন: GB/T12237-1989
পরীক্ষা: GB/T13927-1992
ম্যাটেরিয়াল স্ট্যান্ডার্ড: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. কমপ্যাক্ট এবং স্পেস-সেভিং ডিজাইন
ISO 5211 ডাইরেক্ট মাউন্টিং প্যাড সহ ওয়েফার টাইপ মনোব্লক বল ভালভগুলি একটি কমপ্যাক্ট কাঠামোর বৈশিষ্ট্য যা পাইপলাইনে উল্লেখযোগ্যভাবে কম জায়গা নেয় — প্রথাগত ফ্ল্যাঞ্জ থেকে ফ্ল্যাঞ্জ বল ভালভের তুলনায় 30-50% কম জায়গা। এটি স্থান-সীমাবদ্ধ ইনস্টলেশনের জন্য এটি আদর্শ করে তোলে।
2. কোন বডি-টু-কভার জয়েন্ট - লিকেজের ঝুঁকি হ্রাস
প্রচলিত বল ভালভের বিপরীতে, একক-পিস মনোব্লক বডির শরীর এবং কভারের মধ্যে কোনো সংযোগ নেই, সম্ভাব্য ফুটো পথ দূর করে এবং সিস্টেমের নিরাপত্তা ও নির্ভরযোগ্যতা বাড়ায়।
3. নমনীয় অ্যাকচুয়েটর সামঞ্জস্য

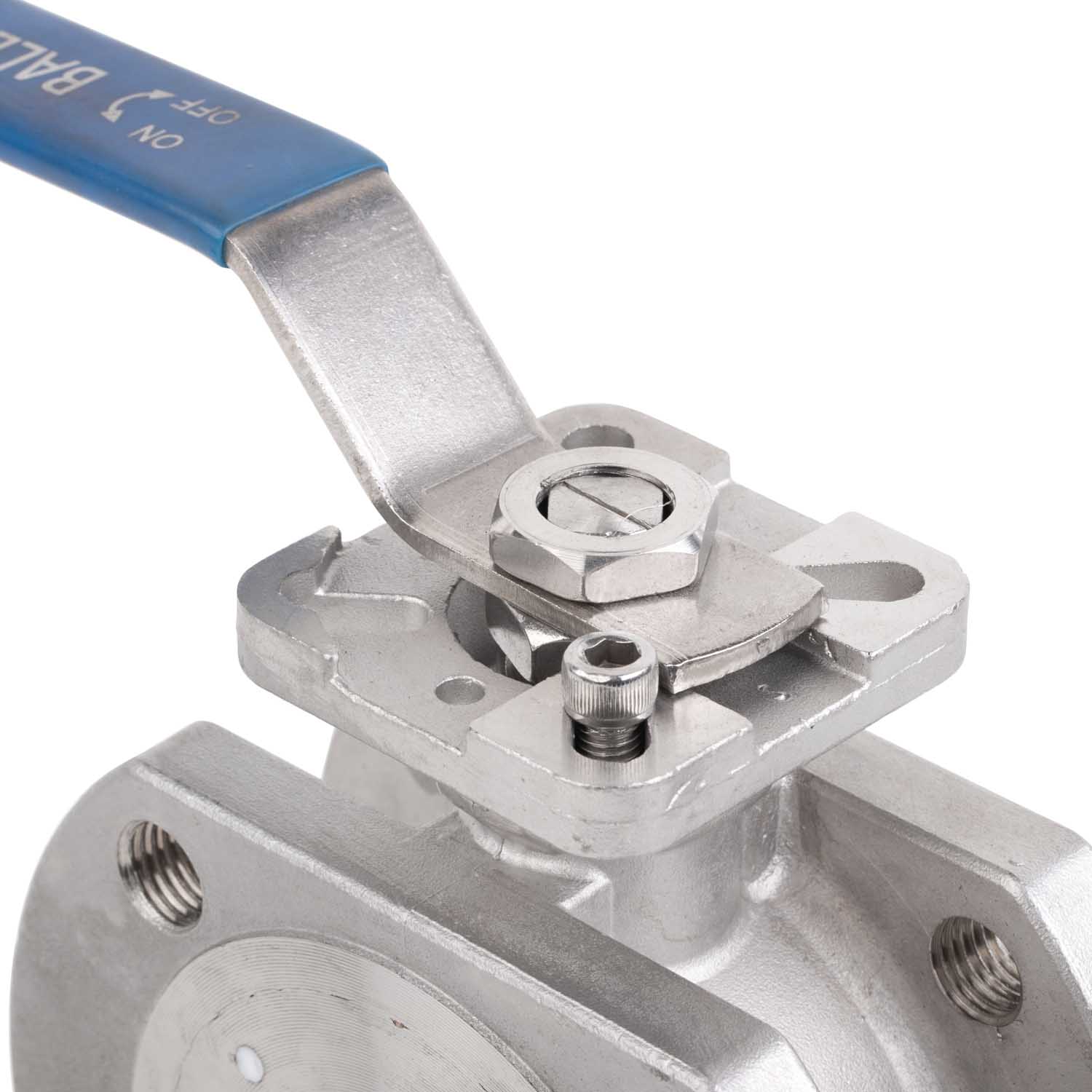

ISO 5211 ডাইরেক্ট টপ ফ্ল্যাঞ্জের সাথে সজ্জিত, ভালভটিকে ম্যানুয়াল লিভার অপারেশন ছাড়াও বায়ুসংক্রান্ত, বৈদ্যুতিক বা হাইড্রোলিক অ্যাকুয়েটরগুলির সাথে নির্বিঘ্নে একত্রিত করা যেতে পারে।

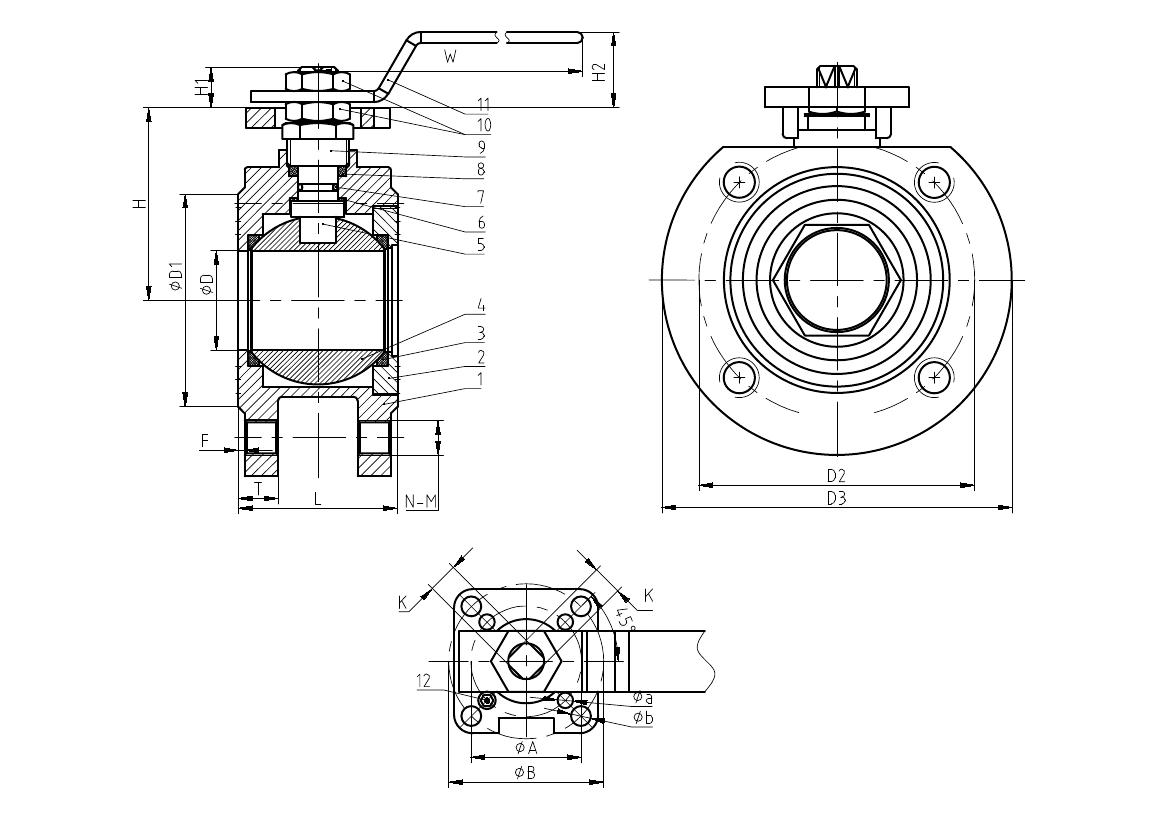

| না. | অংশের নাম | উপাদান |
| 1 | শরীর | WCB/CF8/CF8M |
| 2 | ক্যাপ | WCB/CF8/CF8M |
| 3 | আসন | পিটিএফই |
| 4 | বল | SS304/SS316 |
| 5 | কান্ড | SS304/SS316 |
| 6 | গ্যাসকেট | পিটিএফই |
| 7 | ও-রিং | ভিটন |
| 8 | প্যাকিং | পিটিএফই |
| 9 | গ্রন্থি | SS/SUS304 |
| 10 | কান্ড বাদাম | SS/SUS304 |
| 11 | হ্যান্ডেল | এসএস |
| 12 | পিন বন্ধ করুন | SS/SUS304 |
|
এনপিএস
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
টি-এফ
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
