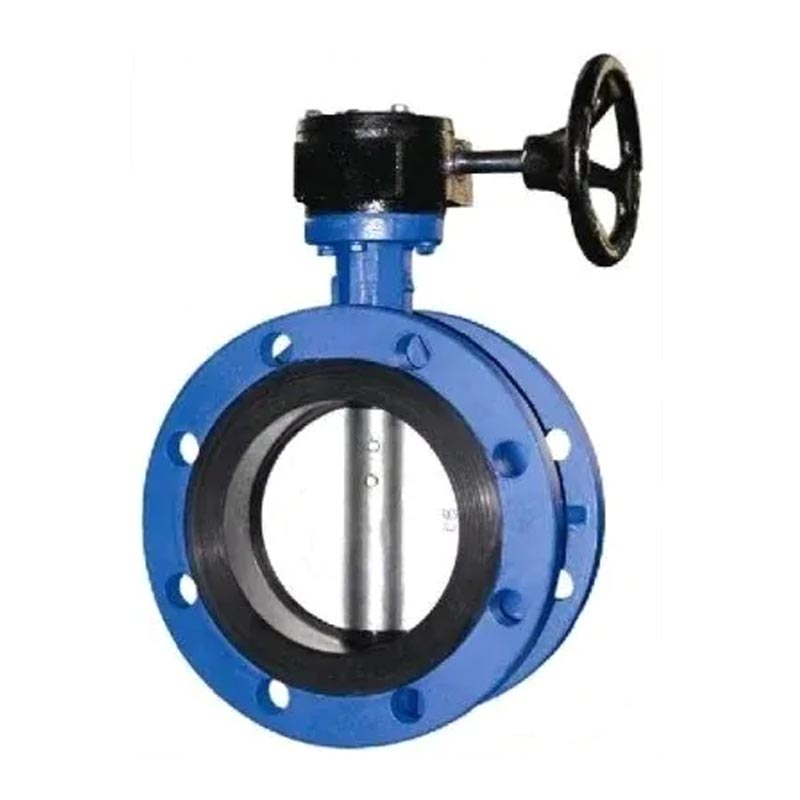

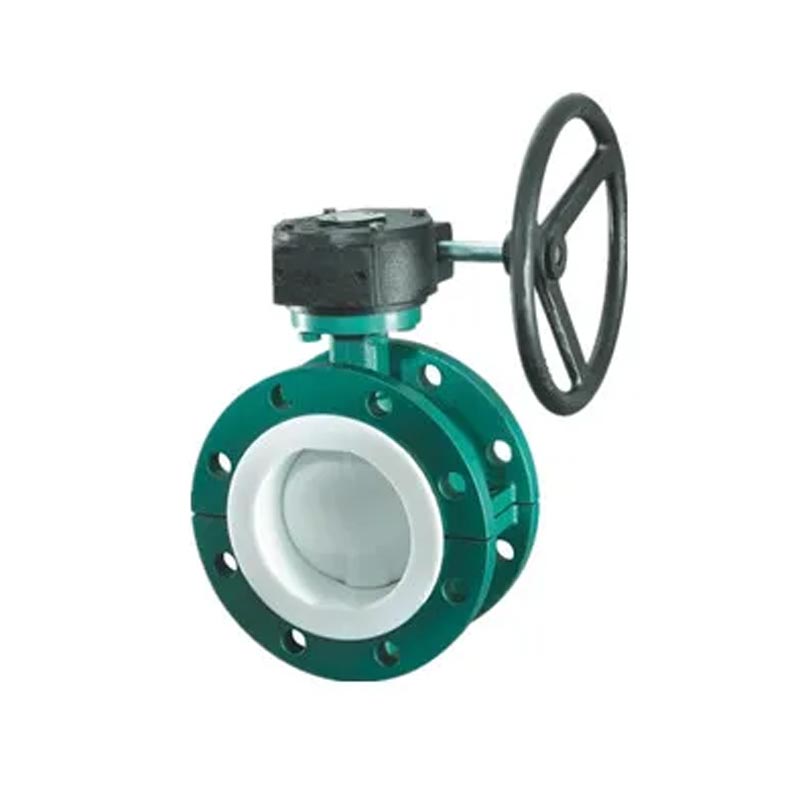

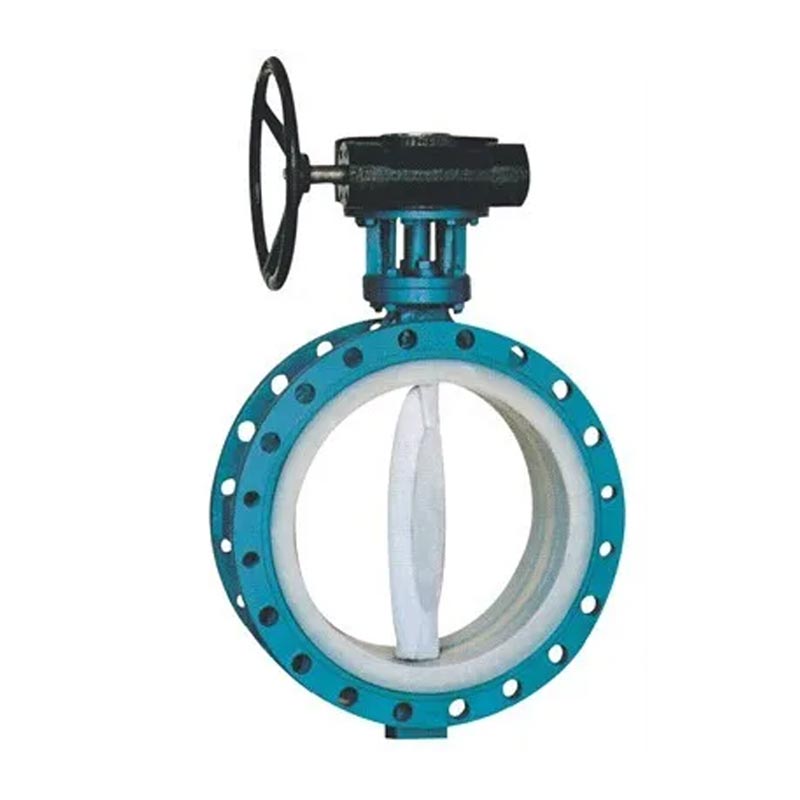

জোয়াপাই টেকসই কৃমি গিয়ার পরিচালিত ইউ ফ্ল্যাঞ্জ লাইনে প্রজাপতি ভালভ একটি সম্পূর্ণ রেখাযুক্ত কাঠামো এবং ইউ আকৃতির শক্তিবৃদ্ধি নকশা, তৈরি বৈশিষ্ট্য এটি বিশেষত রাসায়নিক এবং ক্ষয়কারী মিডিয়া পরিবহণের জন্য উপযুক্ত অ্যাপ্লিকেশন। এর কৃমি গিয়ার ড্রাইভ সিস্টেমটি বিশ্বব্যাপী শিল্পে ব্যাপকভাবে ব্যবহৃত হয় তরল নিয়ন্ত্রণ ব্যবস্থা এবং এটি একটি নিরাপদ, দক্ষ এবং অর্থনৈতিক ভালভ।
| না। | অংশ নাম | উপাদান | Al চ্ছিক উপাদান |
|
|
| 1 | দেহ | থেকে | সিআই, ডাব্লুসিবি, স্টেইনলেস স্টিল | ||
| 2 | হে রিং | এনবিআর | ইপিডিএম, এফকেএম | ||
| 3 | বুশিং | Ptfe | |||
| 4 | পিন | ASTM A276 416 | 316, 17-4ph | ||
| 5 | শ্যাফ্ট | ASTM A276 416 | 316, 17-4ph | ||
| 6 | ডিস্ক | ধাতুপট্টাবৃত নমনীয় আয়রন | এএসটিএম এ 351 সিএফ 8/সিএফ 8 এম, বি 148 সি 954/সি 958 | ||
| 7 | আসন | এনবিআর | ইপিডিএম, এফকেএম | ||
| আকার | L | EN 1092-2 পিএন 10 | EN 1092-2 PN16 | এইচ 1 | এইচ 2 | এইচ 3 | ΦC | ΦE1 | ΦE | এন-ডি 0 | ||
| ΦD | এন-ডি 1 | ΦD | এন-ডি 1 | |||||||||
| Dn100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| Dn125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| Dn150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| Dn200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| Dn250 | 68 | 350 | 12-F23 | 355 | 12-এফ 28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| Dn300 | 78 | 400 | 12-F23 | 410 | 12-এফ 28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| Dn350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| Dn400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| Dn450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| Dn500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| Dn600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| Dn700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| Dn800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| Dn900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| Dn1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| Dn1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
প্রজাপতি ভালভগুলির একটি সাধারণ কাঠামো, ছোট আকার, হালকা ওজন এবং তুলনামূলকভাবে কয়েকটি উপাদান রয়েছে। কেবলমাত্র কয়েকটি মূল অংশ একটি প্রজাপতি ভালভ গঠন করতে পারে, যা খোলার পক্ষে খুব সুবিধাজনক। কেবল 90 ডিগ্রিতে স্যুইচটি নির্বাচন করুন। প্রজাপতি ভালভের তরলগুলির উপর দুর্দান্ত নিয়ন্ত্রণ রয়েছে এবং যে কোনও সময় প্রবাহ বাড়তে বা হ্রাস করতে পারে।
কোনও তরল পরিবহনের সময় ভালভগুলির একটি নির্দিষ্ট প্রতিরোধের থাকে এবং প্রজাপতি ভালভগুলির প্রতিরোধের মূলত নিজের থেকে আসে যেমন প্রজাপতি ভালভের দেহের বেধ। আপনি যদি তরলগুলির প্রতিরোধ ক্ষমতা হ্রাস করতে চান তবে আপনাকে কেবল তার বেধ হ্রাস করতে হবে।
ইলাস্টিক সিলগুলির তাপমাত্রা দ্বারা সীমাবদ্ধ থাকার অপূর্ণতা রয়েছে।
ওয়ার্ম গিয়ার পরিচালিত ইউ ফ্ল্যাঞ্জ লাইনে থাকা প্রজাপতি ভালভের অ্যাপ্লিকেশন পরিসীমাও তুলনামূলকভাবে প্রশস্ত। যদি এটি প্রবাহ নিয়ন্ত্রণ করতে ব্যবহৃত হয় তবে বিভিন্ন ধরণের এবং ভালভের দেহের আকারগুলি নির্বাচন করা দরকার কারণ প্রজাপতি ভালভগুলি বৃহত্তর ব্যাসযুক্ত ভালভের জন্য উপযুক্ত হওয়ার জন্য ডিজাইন করা হয়েছে। ভালভটি কেবল পেট্রোলিয়াম, গ্যাস, রাসায়নিক এবং জল চিকিত্সার মতো সাধারণ শিল্পগুলিতেই নয়, তাপ বিদ্যুৎকেন্দ্রগুলির জন্য শীতল জল ব্যবস্থায়ও ব্যাপকভাবে ব্যবহৃত হয়।
