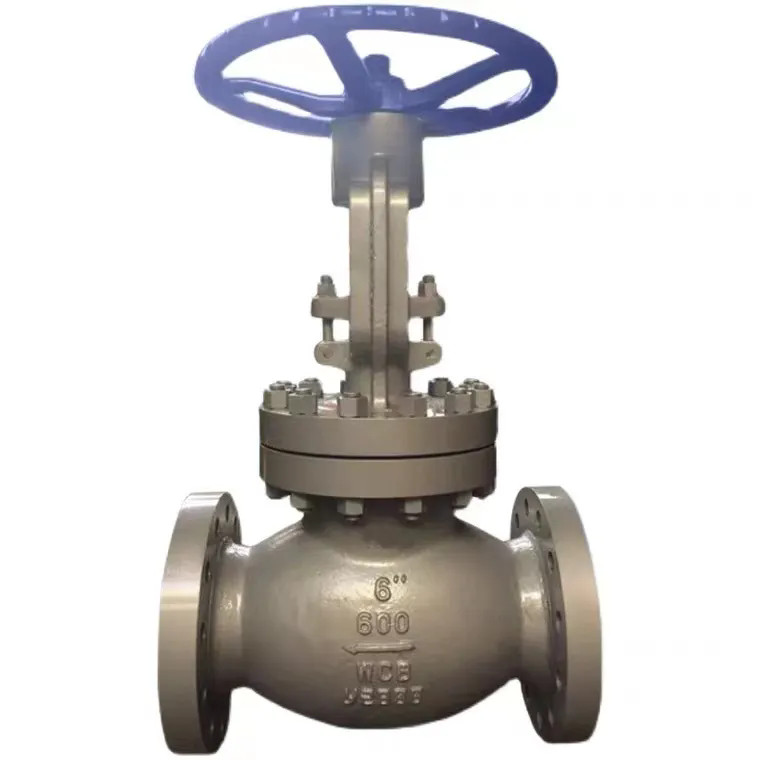

এএনএসআই ক্লাস 600 এলবি কাস্ট ইস্পাত হাই প্রেসার গ্লোব ভালভের সিলিং জুটি চীন জয়েপাইতে তৈরি একটি ভালভ ডিস্ক সিলিং পৃষ্ঠ এবং একটি ভালভ সিট সিলিং পৃষ্ঠ রয়েছে। ভালভ স্টেম ভালভ সিটের কেন্দ্ররেখা বরাবর উল্লম্বভাবে সরানোর জন্য ভালভ ডিস্কটি চালায়। উদ্বোধন এবং সমাপনী প্রক্রিয়া চলাকালীন গ্লোব ভালভের খোলার উচ্চতা তুলনামূলকভাবে ছোট, প্রবাহের হারকে সামঞ্জস্য করা সহজ করে তোলে এবং বিস্তৃত চাপ অ্যাপ্লিকেশনগুলির সাথে উত্পাদন ও বজায় রাখা সহজ করে তোলে।
শিল্প উত্পাদনে আরও একটি সাধারণভাবে ব্যবহৃত কাট-অফ ভালভের সাথে তুলনা করে, কাস্ট স্টিল গ্লোব ভালভ কাঠামোগতভাবে সহজ এবং উত্পাদন এবং বজায় রাখা সহজ। পরিষেবা জীবনের ক্ষেত্রে, কাস্ট স্টিল গ্লোব ভালভের সিলিং পৃষ্ঠটি সহজেই পরা বা স্ক্র্যাচ করা হয় না। ভালভ খোলার এবং সমাপনী প্রক্রিয়া চলাকালীন, ভালভ ডিস্ক এবং বেস সিলিং পৃষ্ঠের মধ্যে কোনও আপেক্ষিক স্লাইডিং নেই, সুতরাং সিলিং পৃষ্ঠের পরিধান এবং স্ক্র্যাচগুলি তুলনামূলকভাবে ছোট, যা সিলিং জুটির পরিষেবা জীবনকে উন্নত করে। কাস্ট স্টিল গ্লোব ভালভের সম্পূর্ণ বন্ধ প্রক্রিয়া চলাকালীন গেট ভালভের তুলনায় একটি ছোট ভালভ ডিস্ক স্ট্রোক এবং তুলনামূলকভাবে ছোট উচ্চতা রয়েছে।
নির্মাণ: বিবি-বিবি-ওস্যান্ডি
অপারেশন: ম্যানুয়াল, বায়ুসংক্রান্ত
ডিজাইন স্ট্যান্ডার্ড: API6D API600
মুখ থেকে মুখের মাত্রা: asme b16.10
ফ্ল্যাঞ্জ শেষ: ASME B16.5
পরীক্ষা এবং পরিদর্শন: এপিআই 598
বিশেষ-NACE MR-01-75
চাপ রেটিং: শ্রেণি: 150lb-900lb
নির্দিষ্টকরণ: 1/2 "-14"
উপাদান: ডাব্লুসিবি, সিএফ 8, সিএফ 3
স্ট্যান্ডার্ড ফ্ল্যাঞ্জস: এএনএসআই
|
অংশগুলির প্রধান উপাদান
|
|
|
দেহ, বোনেট
|
এএসটিএম এ 216 ডাব্লুসিবি/এএসটিএম এ 351 সিএফ 8/এএসটিএম এ 351 সিএফ 8 এম
|
|
স্টেম
|
এএসটিএম এ 76 420/এএসটিএম এ 182 এফ 304/এএসটিএম এ 182 এফ 316
|
|
স্টেম বাদাম
|
পিতল
|
|
ডিস্ক
|
এএসটিএম এ 216 ডাব্লুসিবি
|
|
আসন
|
13 সিআর/এসটিএম এ 351 সিএফ 8/এসটিএম এ 351 সিএফ 8 এম
|
|
হাত চাকা
|
এএসটিএম এ 47
|
|
গসকেট
|
গ্রাফাইট
|
|
প্যাকিং
|
গ্রাফাইট
|
|
গ্লোব ভালভ স্ট্যান্ডার্ড
|
|
|
নকশা মান
|
6 ডি ফায়ার/ফায়ার 600/ফায়ার 603
|
|
মুখোমুখি
|
ASME B16.10
|
|
ফ্ল্যাঞ্জ স্ট্যান্ডার্ড
|
ASME B16.5
|
|
পরীক্ষার মান
|
API598
|

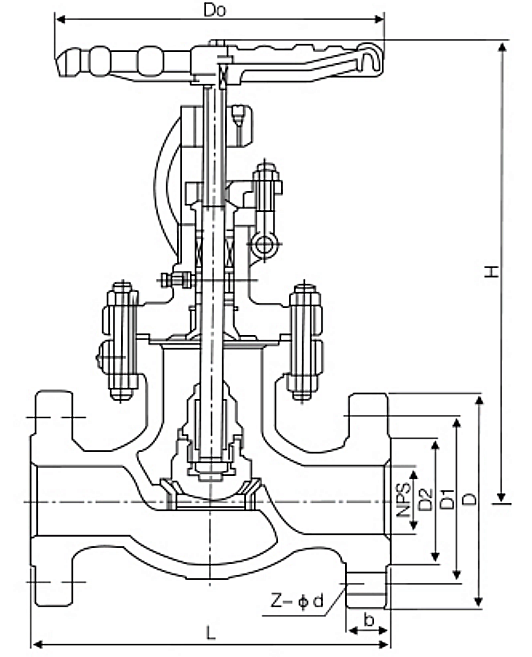

ডিএন
এনপিএস
L
D
ডি 1
ডি 2
b
জেড-ডি
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
