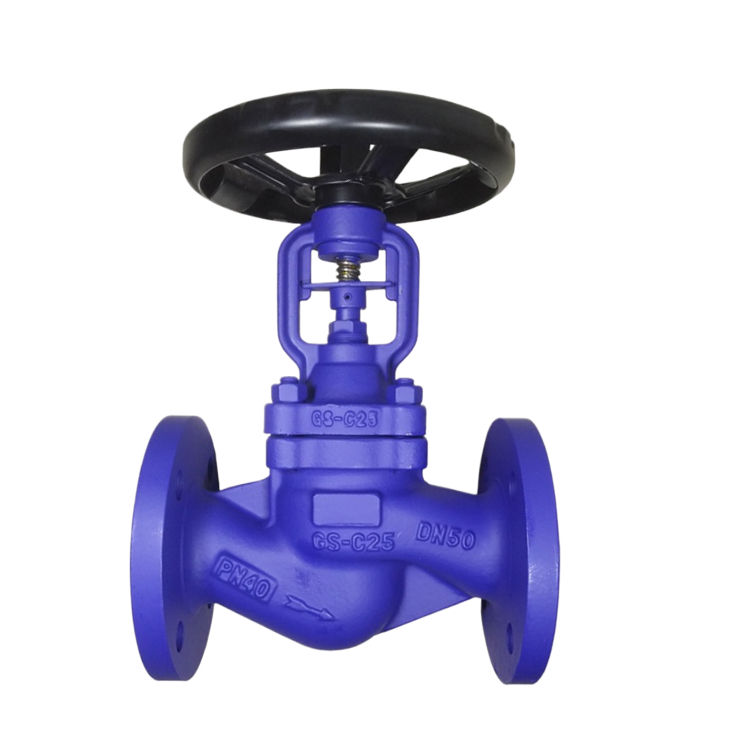

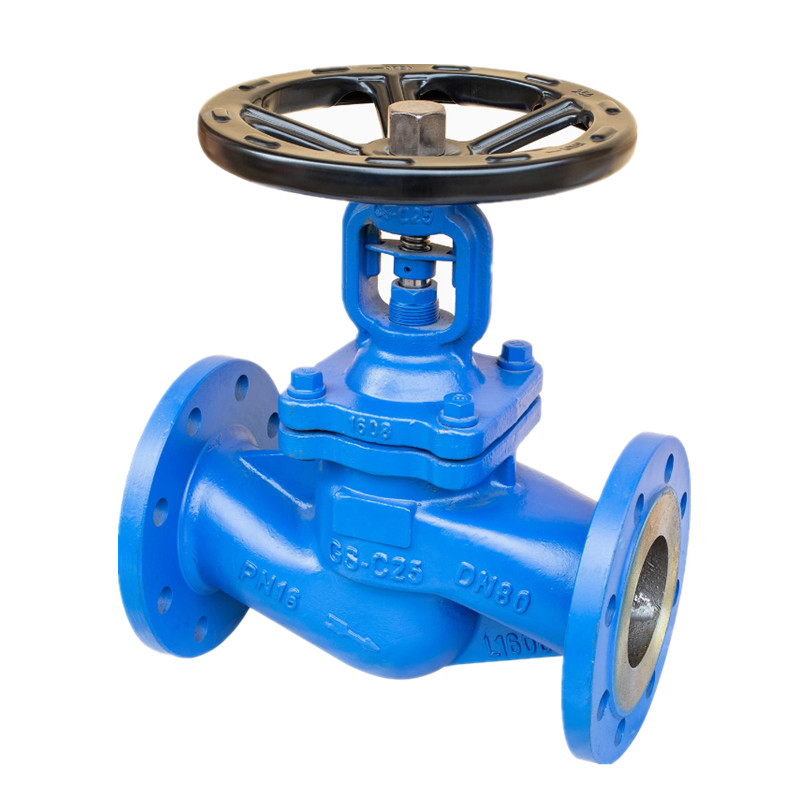

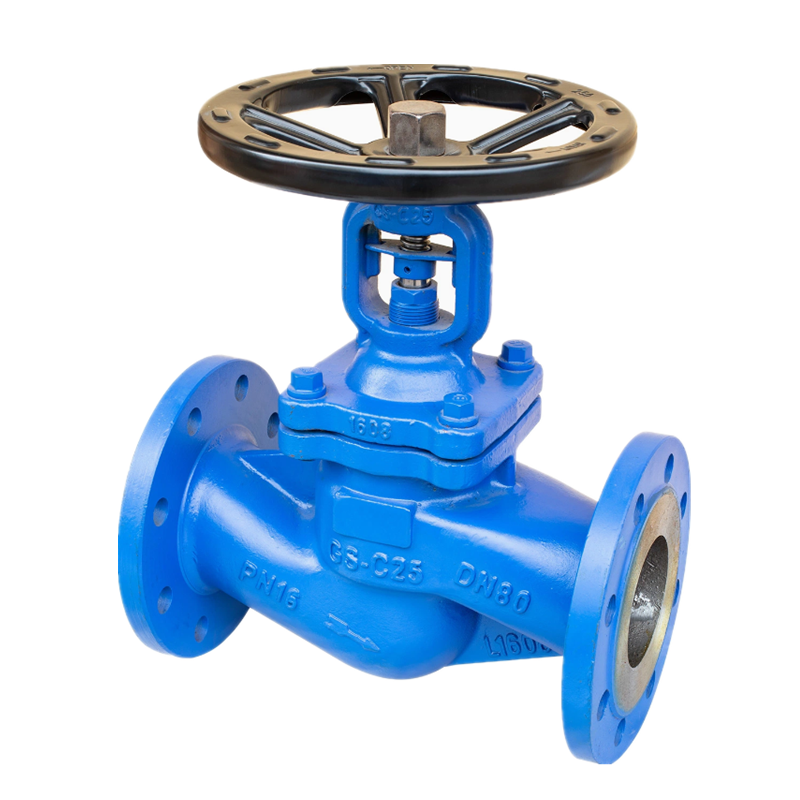

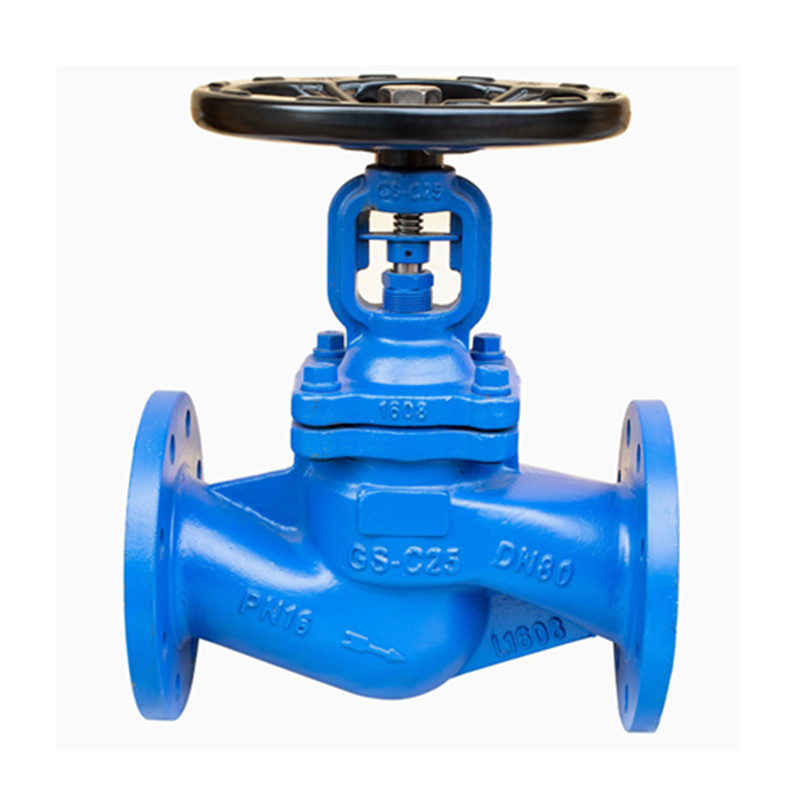

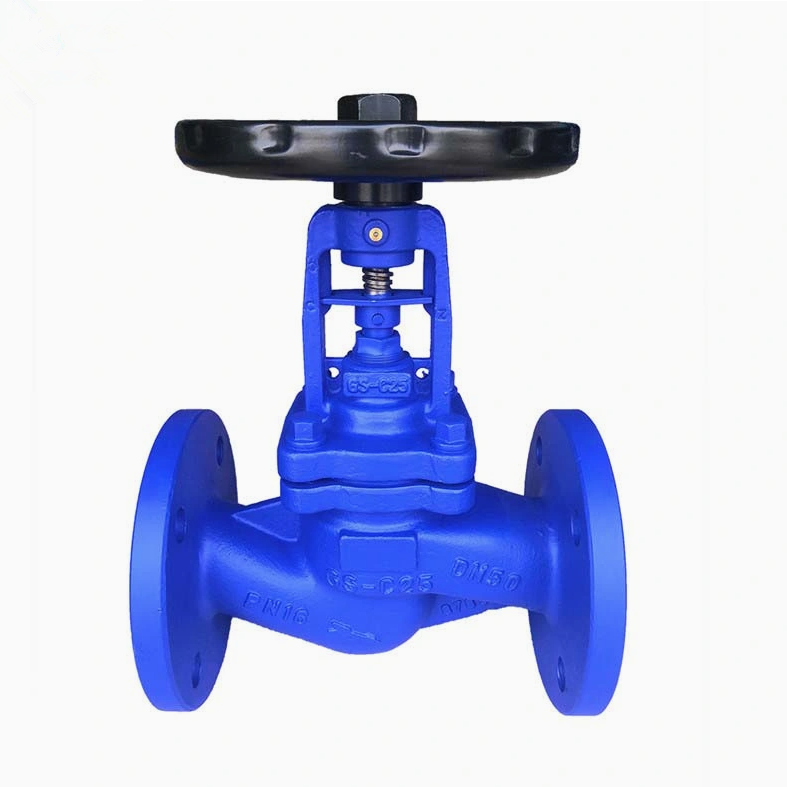

জোয়াপাই জিএস-সি 25 চীনে তৈরি ডিআইএন স্ট্যান্ডার্ড বেলো সিল গ্লোব ভালভ ， পেট্রোকেমিক্যালস, সূক্ষ্ম রাসায়নিক, ফার্মাসিউটিক্যালস, ধাতুবিদ্যা এবং বিদ্যুৎকেন্দ্রগুলির মতো শিল্পগুলির জন্য উপযুক্ত, বিশেষত বিষাক্ত, ক্ষতিকারক, জ্বলনযোগ্য এবং সংশোধনমূলক মিডিয়াগুলির জন্য বন্ধ কনভাইভিং সিস্টেমগুলির জন্য। অনন্য দ্বৈত সিলিং কাঠামো দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে এবং সূক্ষ্ম রাসায়নিক এবং কঠোর কাজের অবস্থার জন্য পছন্দসই ভালভ সমাধান।
চাপ রেটিং: 1.0-4.0 এমপিএ
স্পেসিফিকেশন: ডিএন 15-ডিএন 500
উপাদান: জিএস-সি 25, সিএফ 8, সিএফ 3
স্ট্যান্ডার্ড ফ্ল্যাঞ্জস: দিন
নির্মাণ: বিবি-বিবি-ওস্যান্ডি
অপারেশন: ম্যানুয়াল, বায়ুসংক্রান্ত
ডিজাইনের মান: DIN3356
ফেস টু ফেস ডাইমেনশন: DIN3202
ফ্ল্যাঞ্জ শেষ: DIN2543-2545
পরীক্ষা এবং পরিদর্শন: DIN3230
1। জিএস-সি 25 ফ্ল্যাঞ্জড ডিআইএন স্ট্যান্ডার্ড বেলো সিল গ্লোব ভালভের একটি সাধারণ কাঠামো রয়েছে এবং এটি উত্পাদন এবং বজায় রাখা সহজ।
2। গ্লোব ভালভের ওয়ার্কিং স্ট্রোক ছোট এবং খোলার এবং সমাপ্তির সময়টি ছোট।
3। গ্লোব ভালভের ভাল সিলিং পারফরম্যান্স, সিলিং পৃষ্ঠগুলির মধ্যে কম ঘর্ষণ এবং একটি দীর্ঘ পরিষেবা জীবন রয়েছে।
বেলো সিল গ্লোব ভালভের ধরণগুলি ভালভ স্টেম থ্রেডের অবস্থান অনুসারে বহিরাগত থ্রেড গ্লোব ভালভ এবং অভ্যন্তরীণ থ্রেড গ্লোব ভালভগুলিতে বিভক্ত। মাধ্যমের প্রবাহের দিক অনুসারে, সরাসরি গ্লোব ভালভ, ডিসি গ্লোব ভালভ এবং অ্যাঙ্গেল গ্লোব ভালভের মাধ্যমে রয়েছে। গ্লোব ভালভগুলি তাদের সিলিং ফর্ম অনুসারে প্যাকিং সিলড গ্লোব ভালভ এবং বেলো সিলড গ্লোব ভালভগুলিতে বিভক্ত।
|
না। |
অংশ নাম |
উপাদান |
|
1 |
দেহ |
জিএস-সি 25, সিএফ 8, সিএফ 3 |
|
2 |
ডিস্ক |
2CR13, F304, F316 |
|
3 |
কব্জা পিন |
F304, F316 |
|
4 |
বেলো সংমিশ্রণ |
F304, F316 |
|
5 |
বোনেট |
জিএস-সি 25, সিএফ 8, সিএফ 3 |
|
6 |
প্যাকিং |
নমনীয় গ্রাফাইট, পিটিএফই |
|
7 |
গ্রন্থি |
25#, F304, F316 |
|
8 |
লোকেটার |
25#, F304, F316 |
|
9 |
স্টেম বাদাম |
Zqi19-4 |
|
10 |
হাত চাকা |
কার্বন ইস্পাত |
|
11 |
ক্যাপ |
25# |
|
12 |
তেল অগ্রভাগ |
পিতল |
|
13 |
ষড়ভুজ বাদাম |
এএসটিএম এ 193 2 এইচ, এ 193-8, এ 193-8 মি |
|
14 |
বোল্ট |
এএসটিএম এ 193 বি 7, এ 193-বি 8, এ 193-বি 8 এম |
|
15 |
গসকেট |
নমনীয় গ্রাফাইট+এস.এস. Ptfe |
|
16 |
স্টেম |
2CR13, F304, F316 |
| পিএন | পিএন 16 | |||||||||||||
| ডিএন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 200 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 100 | 520 | 520 |
| ডাব্লুটি। (কেজি) | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| H | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| কেভি | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| পিএন | পিএন 25 | |||||||||||||
| ডিএন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 200 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 100 | 520 | 520 |
| ডাব্লুটি। (কেজি) | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| H | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| কেভি | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| পিএন | পিএন 40 | |||||||||||||
| ডিএন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 200 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 100 | 520 | 520 |
| ডাব্লুটি। (কেজি) | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| H | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| কেভি | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |
| পিএন (এমপি) | শেল পরীক্ষা (এমপিএ) | সিলিং পরীক্ষা (এমপিএ) | উপযুক্ত টেম্প (º সি) | উপযুক্ত মাধ্যম |
| 150 | 3.0 | 2.2 | -20ºC-350ºC | জল, বাষ্প, তেল ইত্যাদি |
| 300 | 7.5 | 5.5 | ||
| 600 | 15 |
11 |
