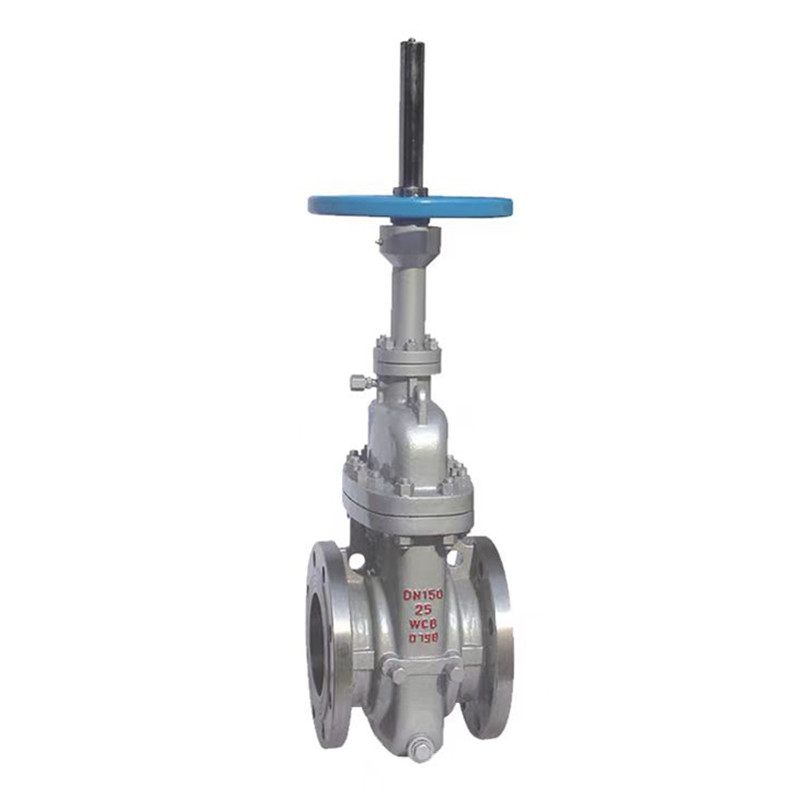

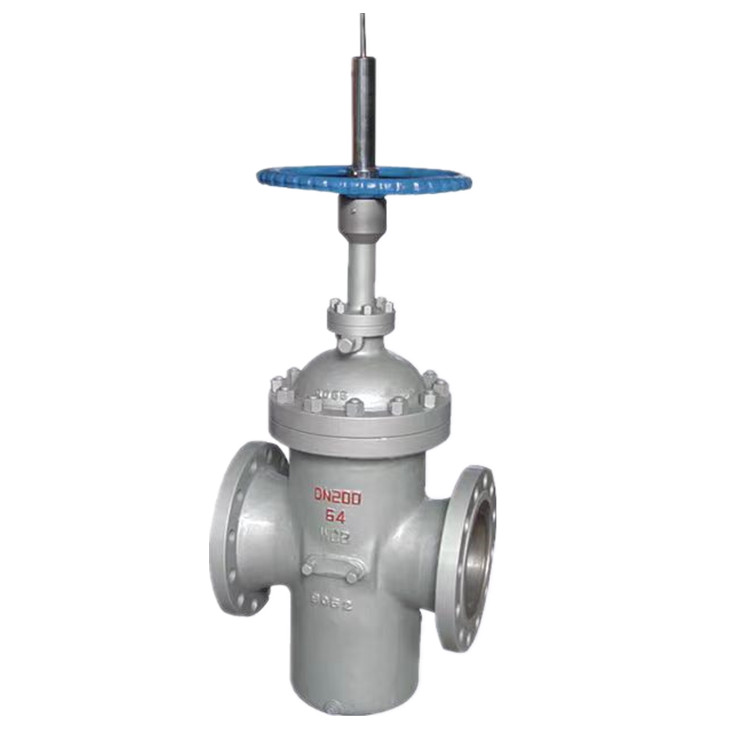

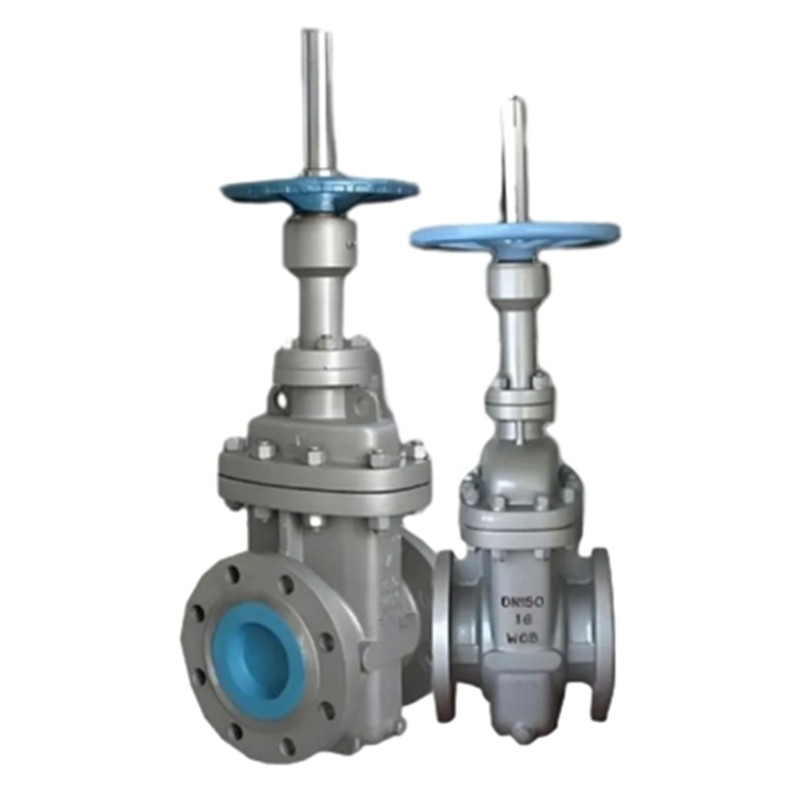

কার্বন ইস্পাত সমান্তরাল ডাবল ডিস্ক ফ্ল্যাট গেট ভালভ

জোয়াপাই উচ্চ মানের কার্বন ইস্পাত সমান্তরাল ডাবল ডিস্ক ফ্ল্যাট গেট ভালভ একটি অনন্য ধাতব যোগাযোগের কাঠামো গ্রহণ করে, যা ক্রিয়ায় নির্ভরযোগ্য এবং অত্যন্ত উচ্চ কাটিয়া কর্মক্ষমতা রয়েছে। এটি অত্যন্ত কম তাপমাত্রার অবস্থার উচ্চ চাপের মধ্যে জরুরী শাট-অফ ভালভ এবং ভেন্ট ভালভগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এছাড়াও, ধাতব যোগাযোগের কাঠামোর নিজেই একটি ফায়ারপ্রুফ ফাংশন রয়েছে।

পণ্য স্পেসিফিকেশন

1. এপিআই 6 ডি অনুযায়ী ডিজাইন উত্পাদন

এএসএমই বি 16.10 অনুযায়ী মুখোমুখি 2.ফেস

এএসএমই বি 16.5 অনুসারে ফ্ল্যাঞ্জের মাত্রা শেষ করুন

4. এপিআই 598 অনুযায়ী পরিদর্শন এবং পরীক্ষা ভ্যালভে

কেসিং উপাদান: ডাব্লুসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম

ডিস্ক উপাদান: ডাব্লুসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম

স্টেম উপাদান: 2CR13, 304, 316, 304L, 316L

বোনেট উপাদান: ডাব্লুসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম

আসন উপাদান: A105, 304, 316, 304L, 316L

সংযোগের ধরণ: ফ্ল্যাঞ্জ/ওয়েল্ডিং

নামমাত্র ব্যাস: ডিএন 100-800 এনপিএস 2 "-32"

নামমাত্র চাপ: 1.0-16.0 এমপিএ 150LB-900LB

প্রযোজ্য কাজের শর্ত

1। হাইড্রোজেনেশন ইউনিট

2। উচ্চ তাপমাত্রা বাষ্পের শর্ত

3। গরম তেল কাজের শর্ত

4 .. তেল ট্যাঙ্ক স্টোরেজ অঞ্চল

পণ্য বৈশিষ্ট্য

1। উচ্চ তাপমাত্রার অবস্থার অধীনে অ্যান্টি ফোলা ব্যবস্থা

2 শীর্ষ মাউন্ট ডিজাইন, অনলাইন রক্ষণাবেক্ষণ সক্ষম

3 আরও নির্ভরযোগ্য সিলিংয়ের জন্য 3 দ্বি নির্দেশমূলক বাধ্যতামূলক প্রাক শক্ত করা সিলগুলি

4 শূন্য ফুটো অর্জন করতে পারে

5 .. নিম্ন উদ্বোধনী শক্তি

কাঠামোগত বৈশিষ্ট্য

সমান্তরাল ডাবল গেট ভালভের ওয়েজ ব্লকের ওয়েজ ডিগ্রি স্ব-লকিং কোণের চেয়ে অনেক বেশি, এটি খোলা সহজ করে তোলে এবং কম শক্তি প্রয়োজন।

কার্বন ইস্পাত সমান্তরাল ডাবল ডিস্ক ফ্ল্যাট গেট ভালভ পুরোপুরি খোলা থাকলে, ভালভ স্টেমের শেষের এবং ভালভ কভারের হার্ড অ্যালো ওয়েল্ডিং সিলিং পৃষ্ঠের মধ্যে একটি ধাতব সীল তৈরি হয়। এই মুহুর্তে, প্যাকিংয়ে কোনও মাঝারি চাপ নেই এবং প্যাকিংটি অনলাইনে প্রতিস্থাপন করা যেতে পারে।

একটি সমর্থন ওপেন স্ট্রাকচার ডিজাইন গ্রহণ করা একটি বৃহত্তর জোরপূর্বক সিলিং প্রিলোড শক্তি সরবরাহ করতে পারে, সিলটিকে আরও নির্ভরযোগ্য করে তোলে।

ভালভ কভারটি প্রকৃত কাজের পরিস্থিতি অনুসারে বিভিন্ন কাঠামোতে তৈরি করা যেতে পারে, যেমন rug েউখেলান পাইপ সিলড ভালভ কভারটি বিষাক্ত মিডিয়ার জন্য ব্যবহার করা, উচ্চ তাপমাত্রার জন্য তাপ অপচয় হ্রাস ভালভ কভার ব্যবহার করা এবং উচ্চ চাপের জন্য স্ব -সিলিং ভালভ কভার ব্যবহার করা, ভালভের নিরাপদ এবং নির্ভরযোগ্য ব্যবহার নিশ্চিত করা।

লো ফুটো প্যাকিং ফিলিং উপাদান হিসাবে নির্বাচিত হয় এবং আরও নির্ভরযোগ্য দীর্ঘমেয়াদী সিলিংয়ের জন্য প্যাকিং স্থানে একটি ডিস্ক স্প্রিং লোডিং ডিজাইন ব্যবহার করা হয়।

ভালভ স্টেমের পৃষ্ঠের কঠোরতা বাড়াতে এবং রুক্ষতা হ্রাস করতে উন্নত পৃষ্ঠের এক্সট্রুশন প্রযুক্তি ব্যবহার করে ভালভ স্টেম স্ট্রেন প্রতিরোধের সময় ভালভ খোলার এবং সমাপ্তি প্রক্রিয়া চলাকালীন প্যাকিংয়ের পরিধান হ্রাস করা যায়।

মাঝারি ফ্ল্যাঞ্জটি একটি ধাতব মোড়ানো গ্যাসকেট দিয়ে সিল করা হয়, যার সিলিং পারফরম্যান্স এবং আগুন প্রতিরোধের কার্যকারিতা রয়েছে।

দুটি সমান্তরাল গেট প্লেট এবং ওয়েজ আঁটসাঁট ডিভাইসগুলির সমন্বয়ে সিলিং কাঠামোটি traditional তিহ্যবাহী ওয়েজ গেট ভালভ কাঠামোকে প্রতিস্থাপন করে, ভাল্বের খোলার এবং সমাপনী প্রক্রিয়াটিকে আরও সহজ করে তোলে।

ভালভ ইন্টার্নালগুলি সম্পূর্ণ ধাতব ডিজাইন করা হয়েছে এবং উচ্চ তাপমাত্রা মিডিয়া সহ্য করতে পারে। ওয়েজ-আকৃতির ব্লকটি একটি বৃহত ওয়েজ এঙ্গেল ডিজাইন গ্রহণ করে, যা এটি কোনও ফোলা বা মৃত ঘটনা ছাড়াই উচ্চ তাপমাত্রার অবস্থার অধীনে সহজেই টানতে দেয়।
