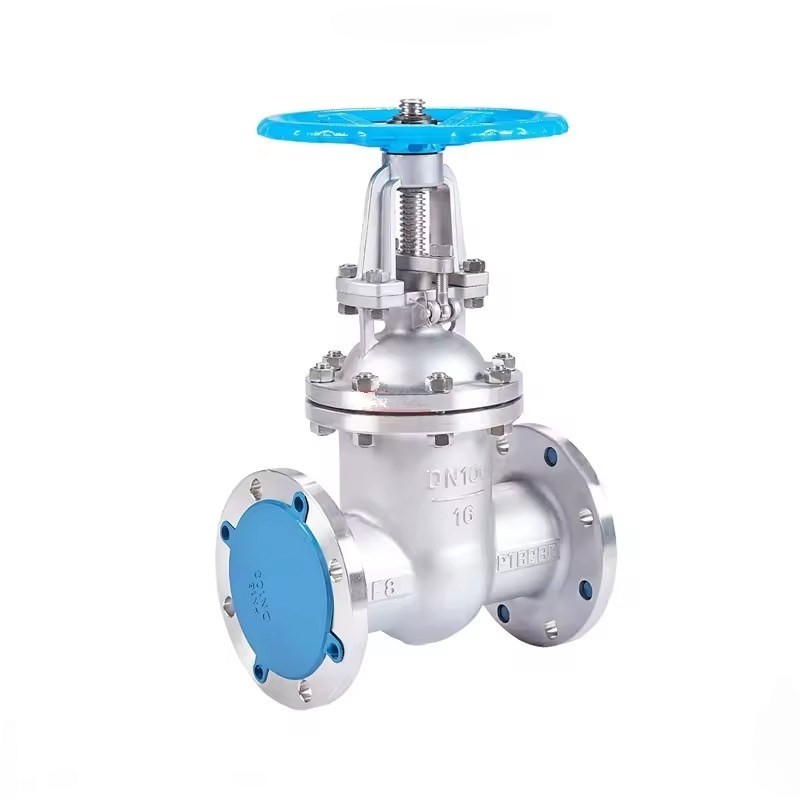

জোপাই জিবি পিএন 16 কাস্ট স্টেইনলেস স্টিল রাইজিং স্টেম ওয়েজ গেট ভালভ একটি যুক্তিসঙ্গত কাঠামো এবং স্থিতিশীল অপারেশন সহ উচ্চমানের। এটি উচ্চ-শক্তি শিল্প পাইপলাইন নেটওয়ার্কগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে এবং বিভিন্ন তরল এবং কাজের চাপের স্তরের সাথে খাপ খাইয়ে নিতে পারে। বিশেষ কাজের শর্তের জন্য জোপাইয়ের গেট ভালভ, গ্লোব ভালভ, বল ভালভ, প্রজাপতি ভালভ এবং অ-মানক ভালভগুলিতে গভীর প্রযুক্তিগত জমে ও উত্পাদন ক্ষমতা রয়েছে।

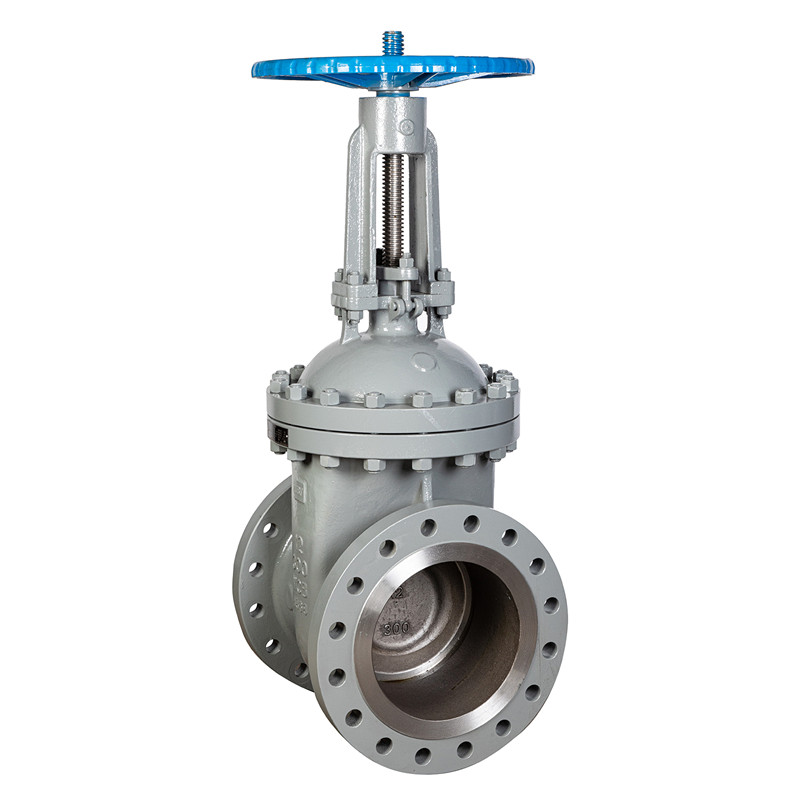

জোয়াপিয়া উচ্চ মানের কাস্ট স্টিল ওয়েজ গেট ভালভ কাস্টিংয়ের মাধ্যমে তৈরি একটি ভালভ। সাধারণত, কাস্ট ভালভগুলির চাপ রেটিং তুলনামূলকভাবে কম (যেমন পিএন 16, পিএন 25, পিএন 40, তবে উচ্চ-চাপগুলিও রয়েছে, 1500 এলবি, 2500 এলবি পর্যন্ত), এবং ব্যাসটি বেশিরভাগ ডিএন 50 বা তার বেশি।
আকার: DN15-DN600 1/2 "~ 24"
কাজের চাপ: পিএন 10/পিএন 16/পিএন 25
বাস্তবায়ন মান: জিবি/টি 12234-2019
মুখোমুখি মাত্রা মান: জিবি/টি 12221-2005
ফ্ল্যাঞ্জ ডাইমেনশন স্ট্যান্ডার্ড: এইচজি/টি 9113.1-2000
পরীক্ষার মান: জেবি/টি 9092-1999
কাজের পরিবেশ: জল, তেল, বাষ্প
কাজের তাপমাত্রা: 0ºC ~ 80ºC
1: পূর্ণ পোর্ট/স্ট্যান্ডার্ড পোর্ট; এফপি, এসপি
2: বাইরের স্ক্রু এবং জোয়াল;
3: বোল্ট বোনেট, বিবি;
4: নমনীয় ওয়েজ;
5: উত্থিত স্টেম;
6: সামগ্রিক ভালভ আসন; প্রতিস্থাপনযোগ্য আসন
7: হার্ড মুখোমুখি 13 সিআর%, এসটিএল ইত্যাদি
8: অন্যরা: এনএসিই স্ট্যান্ডার্ডটি কার্যক্ষম; ওএম/ওডিএম;
কাস্টমাইজেশন সমর্থন।
1। ing ালাই হ'ল ধাতবটিকে একটি তরলে গলে যাওয়ার প্রক্রিয়া যা নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করে এবং এটিকে একটি ছাঁচের মধ্যে .েলে দেয়, তারপরে শীতলকরণ, দৃ ification ়করণ এবং পূর্বনির্ধারিত আকার, আকার এবং বৈশিষ্ট্যযুক্ত ings এটি আধুনিক যান্ত্রিক উত্পাদন শিল্পের প্রাথমিক প্রক্রিয়া।
2। কাস্টিং দ্বারা উত্পাদিত কাঁচামালগুলির ব্যয় কম, যা জটিল আকারগুলির সাথে বিশেষত জটিল অভ্যন্তরীণ গহ্বরযুক্ত অংশগুলির জন্য এর অর্থনীতি আরও ভালভাবে প্রদর্শন করতে পারে; একই সময়ে, এটির একটি বিস্তৃত অভিযোজনযোগ্যতা এবং ভাল বিস্তৃত যান্ত্রিক কর্মক্ষমতা রয়েছে।
3। তবে কাস্টিং উত্পাদনের জন্য প্রচুর পরিমাণে উপকরণ (যেমন ধাতু, কাঠ, জ্বালানী, ছাঁচনির্মাণ উপকরণ ইত্যাদি) এবং সরঞ্জামগুলির প্রয়োজন হয় (যেমন ধাতববিদ্যার চুল্লি, বালি মিশ্রণকারী, ছাঁচনির্মাণ মেশিন, কোর মেকিং মেশিন, বালি ড্রপিং মেশিন, শট ব্লাস্টিং মেশিন, কাস্ট লোহার প্লেট ইত্যাদি) এবং পরিবেশকে দূষিত করে এমন ধুলা তৈরি করতে পারে।
| ডিএন | দৈর্ঘ্য (এল) | বাইরের ব্যাস (ডি) | ফ্ল্যাঞ্জ ব্যাস (ডি 1) | বোল্ট সার্কেল (ডি 2) | বেধ-খাঁজ (বি-এফ) | উচ্চতা (এইচ) | হাব ব্যাস (ডি 0) | বোল্ট গর্ত (z × фd) |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14-2 | 200 | 120 | 4 × 14 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 200 | 120 | 4 × 14 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 220 | 140 | 4 × 14 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 260 | 160 | 4 × 18 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 280 | 180 | 4 × 18 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 310 | 240 | 4 × 18 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 355 | 240 | 4 × 18 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 380 | 280 | 8 × 18 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 425 | 300 | 8 × 18 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 490 | 320 | 8 × 18 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 575 | 350 | 8 × 23 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 730 | 400 | 12 × 23 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 890 | 450 | 12 × 26 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 1025 | 500 | 12 × 26 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 1120 | 550 | 16 × 26 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 1452 | 550 | 16 × 30 |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 1541 | 600 | 20 × 30 |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 1880 | 700 | 20 × 34 |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 1950 | 800 | 20 × 41 |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 2083 | 800 | 24 × 41 |
| 800 | 1000 | 1020 | 950 | 989 | 52-5 | 2400 | 850 | 24 × 41 |
| 900 | 1100 | 1120 | 1050 | 998 | 54-5 | 2950 | 1000 | 28 × 41 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 56-5 | 3245 | 1000 | 28 × 48 |
| ডিএন | দৈর্ঘ্য (এল) | বাইরের ব্যাস (ডি) | ফ্ল্যাঞ্জ ব্যাস (ডি 1) | বোল্ট সার্কেল (ডি 2) | বেধ-খাঁজ (বি-এফ) | উচ্চতা (এইচ) | হাব ব্যাস (ডি 0) | বোল্ট গর্ত (z × фd) |
|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 16-2 | 170 | 120 | 4 × 14 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 190 | 120 | 4 × 14 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 205 | 140 | 4 × 14 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 270 | 160 | 4 × 18 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 290 | 180 | 4 × 18 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 310 | 240 | 4 × 18 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 373 | 240 | 8 × 18 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 435 | 280 | 8 × 18 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 445 | 300 | 8 × 23 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 570 | 320 | 8 × 26 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 630 | 350 | 8 × 26 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 735 | 400 | 12 × 26 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 969 | 450 | 12 × 30 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 976 | 500 | 16 × 30 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 1120 | 550 | 16 × 34 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 1452 | 550 | 16 × 36 |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 1541 | 600 | 20 × 36 |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 1880 | 700 | 20 × 41 |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 1950 | 800 | 20 × 41 |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 2083 | 800 | 24 × 48 |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 2400 | 850 | 24 × 48 |
| 900 | 1100 | 1180 | 1090 | 1025 | 66-5 | 2950 | 1000 | 28 × 54 |
| 1000 | 1200 | 1305 | 1210 | 1140 | 68-5 | 3245 | 1000 | 28 × 58 |
বেধ-খাঁজ (বি-এফ): ফ্ল্যাঞ্জ বেধ (মিমি) এবং খাঁজের সংখ্যা (উদাঃ, 16-2 = 2 গ্রোভের সাথে 16 মিমি বেধ)।
বোল্ট হোলস (জেড × фd): বল্টু গর্তের সংখ্যা এবং তাদের ব্যাসের সংখ্যা (উদাঃ, 4 × 14 = 4 গর্ত 14 মিমি ব্যাস সহ)।
