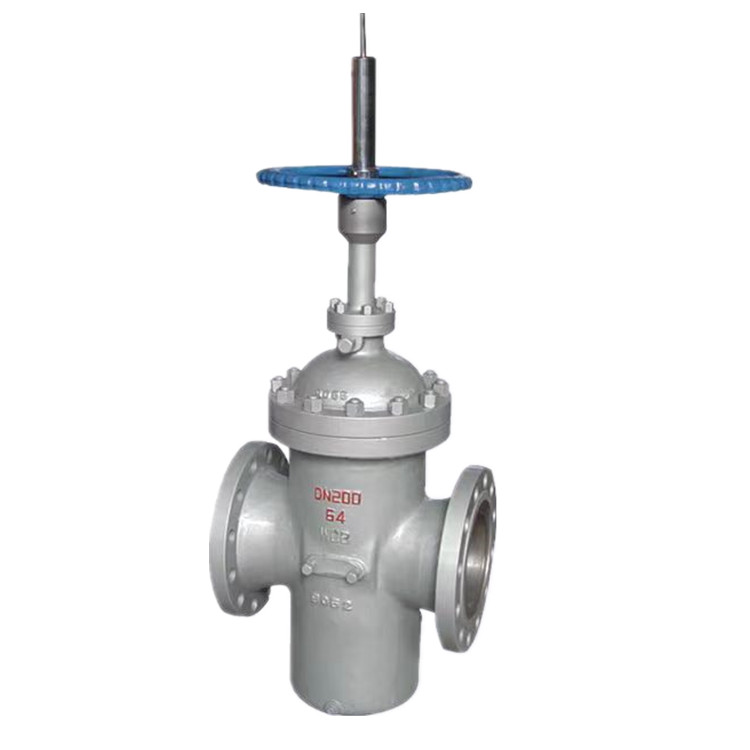

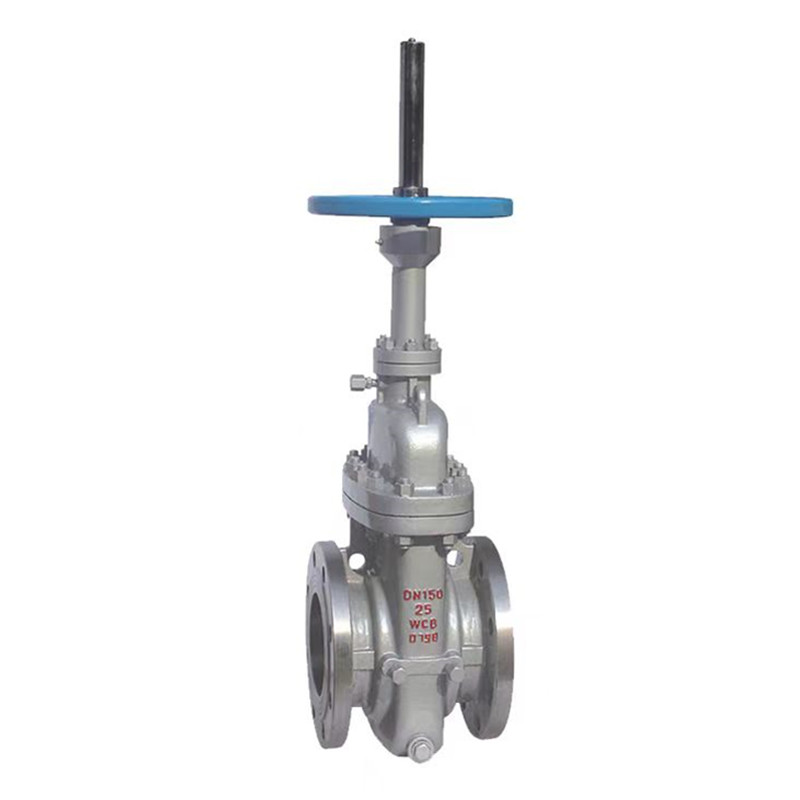

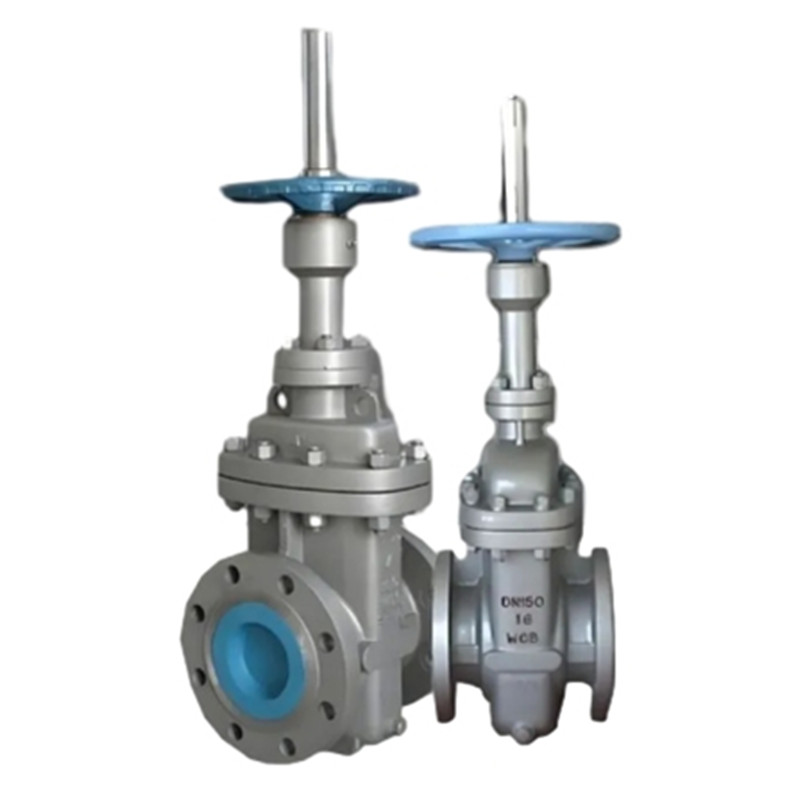

সিএস সিঙ্গল ডিস্ক সমান্তরাল স্ল্যাব গেট ভালভ ক্লাস 150 এলবি, ওয়েনজহু জোয়েপাই ভালভ কোং, লিমিটেডের প্রচারিত অন্যতম প্রধান পণ্য হিসাবে, সমান্তরাল মুখের সাথে একটি একক ফ্ল্যাট গেট ব্যবহার করে একটি গেট ভালভ যা সমান্তরাল আসনগুলির বিরুদ্ধে সরাসরি যান্ত্রিক শক্তি দ্বারা সীলমোহর করে, উচ্চ-তাপমাত্রার প্রয়োগের মাধ্যমে উচ্চ-তাপমাত্রার প্রয়োগগুলিতে সুবিধাগুলি সরবরাহ করে এবং উচ্চতর প্রয়োজনের চাহিদা হ্রাস করে। পেট্রোলিয়াম, প্রাকৃতিক গ্যাস এবং রাসায়নিক ইঞ্জিনিয়ারিংয়ের মতো ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। আমরা আপনার প্রকল্পের মসৃণ অগ্রগতি নিশ্চিত করতে উচ্চ মানের, কাস্টমাইজড ভালভ সমাধান সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।
কেসিং উপাদান: ডাব্লুসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম
ডিস্ক উপাদান: ডাব্লুসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম
স্টেম উপাদান: 2CR13, 304, 316, 304L, 316L
বোনেট উপাদান: ডাব্লুসিবি, ডাব্লুসি 6, ডাব্লুসি 9, সিএফ 8, সিএফ 8 এম, সিএফ 3, সিএফ 3 এম
আসন উপাদান: A105, 304, 316, 304L, 316L
সংযোগের ধরণ: ফ্ল্যাঞ্জ/ওয়েল্ডিং
নামমাত্র ব্যাস: ডিএন 100-800 এনপিএস 2 "-32"
নামমাত্র চাপ: 1.0-16.0 এমপিএ 150LB-900LB
1. এপিআই 6 ডি অনুযায়ী ডিজাইন উত্পাদন
এএসএমই বি 16.10 অনুযায়ী মুখোমুখি 2.ফেস
এএসএমই বি 16.5 অনুসারে ফ্ল্যাঞ্জের মাত্রা শেষ করুন
4. এপিআই 598 অনুযায়ী পরিদর্শন এবং পরীক্ষা ভ্যালভে
তাপীয় প্রসারণ অভিযোজনযোগ্যতা: উচ্চ-তাপমাত্রা পরিষেবাগুলিতে (উদাঃ, বাষ্প, হট অয়েল), সমান্তরাল কাঠামোটি তাপীয় প্রসারণের কারণে জ্যামিংকে বাধা দেয়, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
খাঁটি যান্ত্রিক সিলিং: প্রাথমিক সিলিংয়ের জন্য সম্পূর্ণরূপে জোরালো স্টেম অ্যাক্টিভেশনের উপর নির্ভর করে; কোনও চাপ-সহায়তা সিলিং নেই।
দুর্বল নিম্নচাপ সিলিং: সিস্টেমের চাপ বাড়ার আগে ভ্যাকুয়াম/লো-প্রেসার স্টার্টআপের অধীনে ফুটো হওয়ার প্রবণ।
উচ্চ নির্ভুলতা প্রয়োজনীয়তা: গেট/আসনগুলির অতি-যথাযথ মেশিনিং দাবি করে; ছোটখাট ক্ষতি বা বিকৃতি সিলিং আপস করে।
উচ্চ সমাপ্তি টর্ক: ওয়েজিংয়ের অনুপস্থিতির কারণে সিলগুলি সংকুচিত করার জন্য বৃহত্তর অপারেটিং ফোর্স প্রয়োজন (বিশেষত নিম্নচাপে)।
নিম্ন প্রবাহ প্রতিরোধের: সম্পূর্ণ-বোর ডিজাইন পুরোপুরি খোলার সময় চাপ ড্রপকে হ্রাস করে।
ধাতু হার্ড সিলিং: উচ্চ তাপমাত্রা প্রতিরোধ করে তবে পরিধান করতে সংবেদনশীল; ল্যাপিং/অংশ প্রতিস্থাপনের প্রয়োজন হতে পারে।
সলিড কণা সহনশীলতা: সমান্তরাল নকশা অমেধ্য দ্বারা ক্লগিংকে প্রতিরোধ করে (ওয়েজ ভালভের চেয়ে উচ্চতর)।
| আকার | এল (আরএফ) | এল (বিডাব্লু) | হ্যান্ডেল পরিচালিত | গিয়ার পরিচালিত | বৈদ্যুতিক পরিচালিত | X | Y | ওজন (কেজি) | টর্ক (এনএম) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| মিমি | ইঞ্চি | M | এম 1 | এম 0 | B | বি 1 | বি 0 | H | এইচ 1 | এইচ 0 | বিডাব্লু | আরএফ | ||||||
| 25 | 1 " | 127 | 127 | 278 | 220 | 200 | - | - | - | - | - | - | 60 | 90 | - | - | - | |
| 32 | 1-1/4 " | 140 | 140 | 350 | 270 | 200 | - | - | - | - | - | - | 70 | 105 | - | - | - | |
| 40 | 1-1/2 " | 165 | 165 | 435 | 335 | 250 | - | - | - | - | - | - | 75 | 115 | - | - | 14 | |
| 50 | 2 " | 178 | 216 | 475 | 360 | 250 | - | - | - | 690 | 572 | 200 | 80 | 122 | 48 | 54 | 15 | |
| 65 | 2-1/2 " | 190 | 241 | 535 | 425 | 300 | - | - | - | 747 | 637 | 200 | 90 | 152 | 59 | 70 | 31 | |
| 80 | 3 " | 203 | 283 | 600 | 460 | 300 | - | - | - | 812 | 672 | 200 | 100 | 178 | 63 | 73 | 38 | |
| 100 | 4 " | 229 | 305 | 700 | 535 | 350 | - | - | - | 960 | 795 | 508 | 110 | 220 | 73 | 85 | 46 | |
| 150 | 6 | 267 | 403 | 910 | 685 | 350 | - | - | - | 1170 | 945 | 508 | 145 | 345 | 158 | 180 | 60 | |
| 200 | 8 " | 292 | 419 | 1095 | 815 | 350 | 1235 | 900 | 305 | 1355 | 1075 | 508 | 170 | 420 | 264 | 300 | 110 | |
| 250 | 10 " | 330 | 457 | 1370 | 965 | 450 | 1510 | 1050 | 305 | 1630 | 1095 | 305 | 210 | 495 | 290 | 329 | 162 | |
| 300 | 12 " | 356 | 502 | 1470 | 1100 | 500 | 1610 | 1185 | 305 | 1730 | 1230 | 305 | 240 | 600 | 400 | 455 | 222 | |
| 350 | 14 " | 381 | 572 | 1730 | 1250 | 600 | 1890 | 1345 | 458 | 2020 | 1417 | 305 | 265 | 640 | 619 | 704 | 310 | |
| 400 | 16 " | 406 | 610 | 1870 | 1375 | 650 | 2030 | 1470 | 458 | 2160 | 1532 | 305 | 290 | 720 | 869 | 987 | 440 | |
| 450 | 18 " | 432 | 660 | 2185 | 1485 | 700 | 2415 | 1625 | 458 | 2500 | 1651 | 305 | 325 | 798 | 1115 | 1267 | 560 | |
| 500 | 20 " | 457 | 711 | 2335 | 1575 | 800 | 2565 | 1715 | 458 | 2650 | 1741 | 305 | 360 | 875 | 1435 | 1631 | 700 | |
| 600 | 24 " | 508 | 813 | 2815 | 1995 | 1000 | 3045 | 2135 | 458 | 3130 | 2161 | 457 | 425 | 1250 | 2310 | 2625 | 1010 | |
| 700 | 28 " | 610 | 914 | - | - | - | - | - | - | 3630 | 2470 | 457 | 455 | 1250 | 3203 | 3640 | 1560 | |
| 800 | 32 " | 660 | 965 | - | - | - | - | - | - | 4135 | 2933 | 610 | 505 | 1370 | 4540 | 5159 | 2150 | |
| 900 | 36 " | 711/813* | 1016 | - | - | - | - | - | - | 4605 | 3260 | 610 | 545 | 1500 | 6209 | 7056 | 2910 | |
| 1000 ** | 40 " | 811 | - | - | - | - | - | - | - | 5140 | 3645 | 610 | 610 | 1670 | 7293 | 8288 | 3920 | |
দ্রষ্টব্য:
আকার 813 হ'ল 150 শ্রেণীর জন্য কাঠামোগত দৈর্ঘ্য।
*ক্লাস 150 এর পাইপলাইন ভালভের জন্য এ জাতীয় কোনও স্পেসিফিকেশন নেই।
** ব্যবহারকারীদের অনুরোধের মডেল সহ টিয়ান আর্টং বৈদ্যুতিক ডিভাইস।
*** তালিকাভুক্ত ওজনটি হ'ল খালি স্টেম 150 এলবি, কোনও ডাইভার্সন গর্ত এবং ড্রাইভ ইউনিট সহ নয়।
