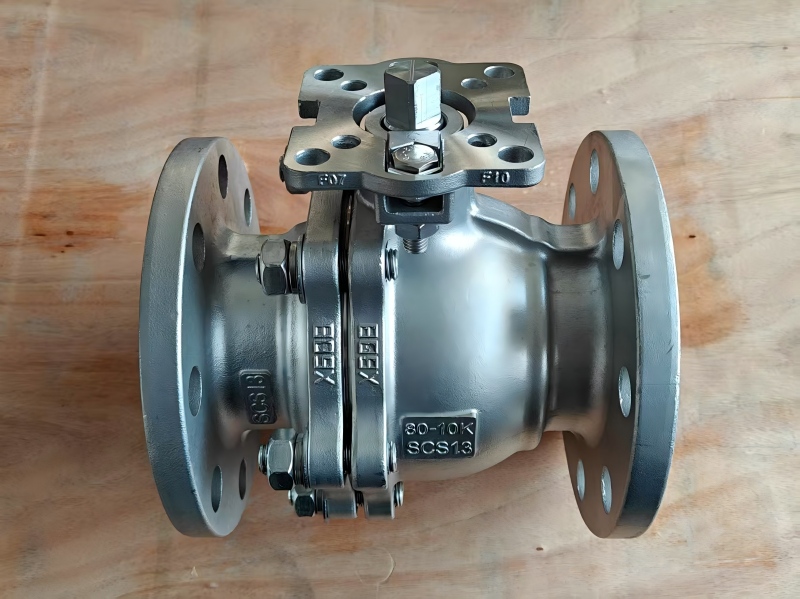

শিল্প পাইপলাইন সিস্টেমে,ফ্ল্যাঞ্জ বল ভালভএবং ফ্ল্যাঞ্জ গেট ভালভ উভয়ই সাধারণত ব্যবহৃত ভালভ, তবে তাদের মূল পার্থক্যটি বন্ধ করার উপাদানের মধ্যে রয়েছে: বল ভালভ একটি গোলককে তার বন্ধ অংশ হিসাবে ব্যবহার করে, যা পাইপলাইনটি খুলতে বা বন্ধ করতে ভালভ কেন্দ্ররেখার চারপাশে 90 ডিগ্রি ঘোরে। তাদের মধ্যে, JIS ফ্ল্যাঞ্জ বল ভালভ, জাপানিজ ইন্ডাস্ট্রিয়াল স্ট্যান্ডার্ড (JIS) অনুসারে ডিজাইন করা এবং তৈরি করা, এটির কম্প্যাক্ট গঠন, নির্ভরযোগ্য সিলিং, এবং সহজ অপারেশনের কারণে বিভিন্ন কাজের শর্ত পূরণের জন্য বিভিন্ন মিডিয়া যেমন জল, তেল, বাষ্প, রাসায়নিক এবং প্রাকৃতিক গ্যাসের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
JIS ফ্ল্যাঞ্জ বল ভালভ প্রধানত গুরুত্বপূর্ণ উপাদান যেমন ভালভ বডি, বনেট, বল, স্টেম, সিট এবং সিলিং রিং নিয়ে গঠিত। এর মূল কাজের নীতি হল: স্টেমটি ঘোরানোর মাধ্যমে, বলটিকে 90 ডিগ্রী ঘুরিয়ে দেওয়া হয়, বলের বোরটিকে পাইপলাইনের সাথে সারিবদ্ধ করে বা লম্ব করে মিডিয়ার প্রবাহকে অনুমতি দেয় বা ব্লক করে। আসন এবং বলের মধ্যে একটি ইলাস্টিক সিলিং রিং ব্যবহার করা হয়, স্প্রিং প্রিলোড এবং মিডিয়া চাপের মাধ্যমে দ্বিমুখী সিলিং অর্জন করে। স্টেমটিতে একটি ব্লোআউট-প্রুফ ডিজাইন রয়েছে এবং এটি একটি স্বয়ংক্রিয় প্যাকিং কম্প্রেশন কাঠামোর সাথে সজ্জিত, দীর্ঘমেয়াদী সিলিং নির্ভরযোগ্যতা নিশ্চিত করে। উপরন্তু, সিলিং পৃষ্ঠের মধ্যে লুব্রিকেন্ট ইনজেকশন একটি তেল ফিল্ম গঠন করে, যা শুধুমাত্র সিলিং বাড়ায় না বরং অপারেটিং টর্ককে উল্লেখযোগ্যভাবে হ্রাস করে।
জোপাই, একজন পেশাদার নির্মাতা বছরের প্রযুক্তিগত অভিজ্ঞতার ভিত্তিতে JIS Flanged বল ভালভকে অপ্টিমাইজ করেছেন:
1. ডুয়াল-লিপ সিল সিট: সিলিং কার্যক্ষমতা বাড়ায়, প্রযোজ্য মিডিয়ার পরিসরকে প্রসারিত করে এবং অপারেটিং টর্ক কমায়।
2. ব্লোআউট-প্রুফ স্টেম ডিজাইন: একটি নীচে-লোড করা কাঠামো চাপের মধ্যে স্টেমকে বের হওয়া থেকে বাধা দেয় এবং একটি এমবেডেড PTFE গাইড বুশিং মসৃণ অপারেশনের জন্য ঘর্ষণকে হ্রাস করে।
3. ফায়ার-সেফ এবং অ্যান্টি-স্ট্যাটিক ডিজাইন: উন্নত নিরাপত্তার জন্য API 607 মান মেনে চলে; একটি ঐচ্ছিক উচ্চ-প্ল্যাটফর্ম ডিজাইন অ্যাকুয়েটরদের সরাসরি মাউন্ট করার অনুমতি দেয়।
ডিজাইন ও ম্যানুফ্যাকচারিং: JIS B2071, BS5351
মুখোমুখি মাত্রা: JIS B2002
সংযোগকারী ফ্ল্যাঞ্জ: JIS B2212, B2214
পরীক্ষা ও পরিদর্শন: JIS B2003
ফায়ার-সেফ স্ট্যান্ডার্ড: API 607
| আইটেম | বর্ণনা |
| সাধারণ মডেল | Q41, Q47, ইত্যাদি |
| শরীরের উপকরণ | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, ইত্যাদি। |
| আকার পরিসীমা | DN15 – DN350 (½” – 14”) |
| চাপ পরিসীমা | 5K, 10K, 20K, 63K |
| তাপমাত্রা পরিসীমা | -29°C ~ 350°C (উপকরণের উপর নির্ভর করে) |
| অ্যাকচুয়েশন পদ্ধতি | ম্যানুয়াল, গিয়ার, বৈদ্যুতিক, বায়ুসংক্রান্ত |
ভালভ কর্মক্ষমতা এবং পরিষেবা জীবন নিশ্চিত করতে, ইনস্টলেশনের সময় এই পদক্ষেপগুলি অনুসরণ করুন:
ইনস্টলেশনের আগে পাইপলাইন পরিষ্কার করুন যাতে কোনও বিদেশী পদার্থ অবশিষ্ট না থাকে।
ভালভ চিহ্ন যাচাই করুন এবং সম্পূর্ণ খোলা/বন্ধ পরীক্ষা সঞ্চালন করুন।
পাইপলাইন ফ্ল্যাঞ্জের সাথে ভালভ ফ্ল্যাঞ্জগুলি সারিবদ্ধ করুন এবং সমানভাবে বোল্টগুলিকে শক্ত করুন।
অ্যাকচুয়েটর (যেমন, বায়ুসংক্রান্ত, বৈদ্যুতিক) নির্দিষ্ট অভিযোজনে ইনস্টল করা উচিত।
মসৃণ, নন-বাইন্ডিং অপারেশন নিশ্চিত করতে ইনস্টলেশনের পরে ভালভটি একাধিকবার পরিচালনা করুন।
পাইপলাইনের প্রয়োজনীয়তা অনুযায়ী সিলিং কর্মক্ষমতা পরীক্ষা পরিচালনা করুন।
আরো বিস্তারিত জানার জন্যJIS ফ্ল্যাঞ্জ বল ভালভস্পেসিফিকেশন, মূল্য, এবং কাস্টমাইজড সমাধান, পেশাদার নির্বাচন সমর্থন এবং প্রযুক্তিগত ডকুমেন্টেশন জন্য আমাদের সাথে যোগাযোগ করুন. আমরা JIS, API, DIN এবং অন্যান্য মানগুলির সাথে সঙ্গতিপূর্ণ ভালভ প্রদান করি এবং আপনার নির্দিষ্ট কাজের অবস্থার উপর ভিত্তি করে সবচেয়ে উপযুক্ত, সাশ্রয়ী ভালভ কনফিগারেশনের সুপারিশ করতে পারি।
