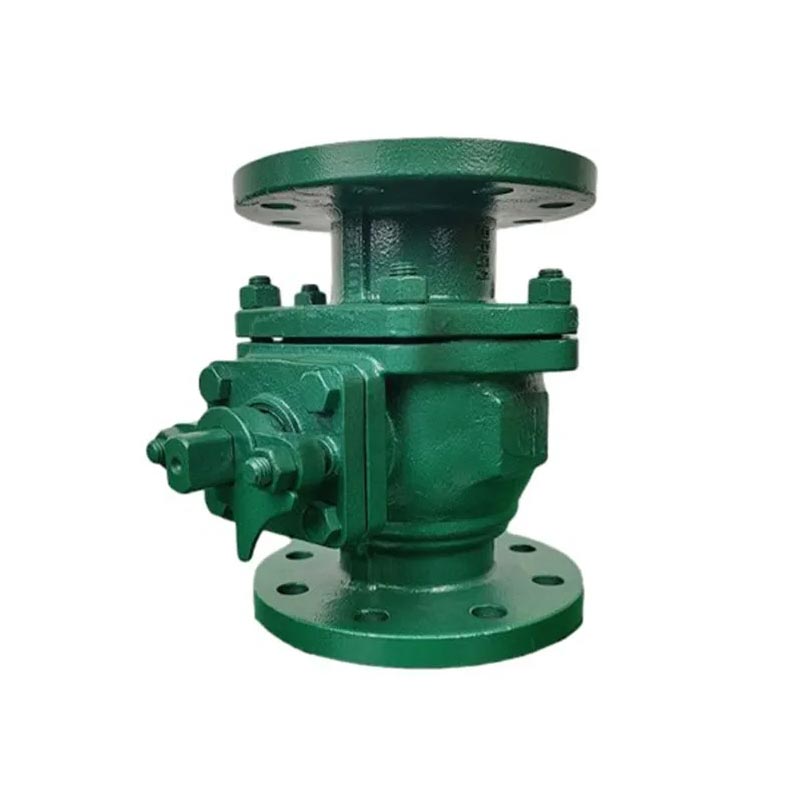

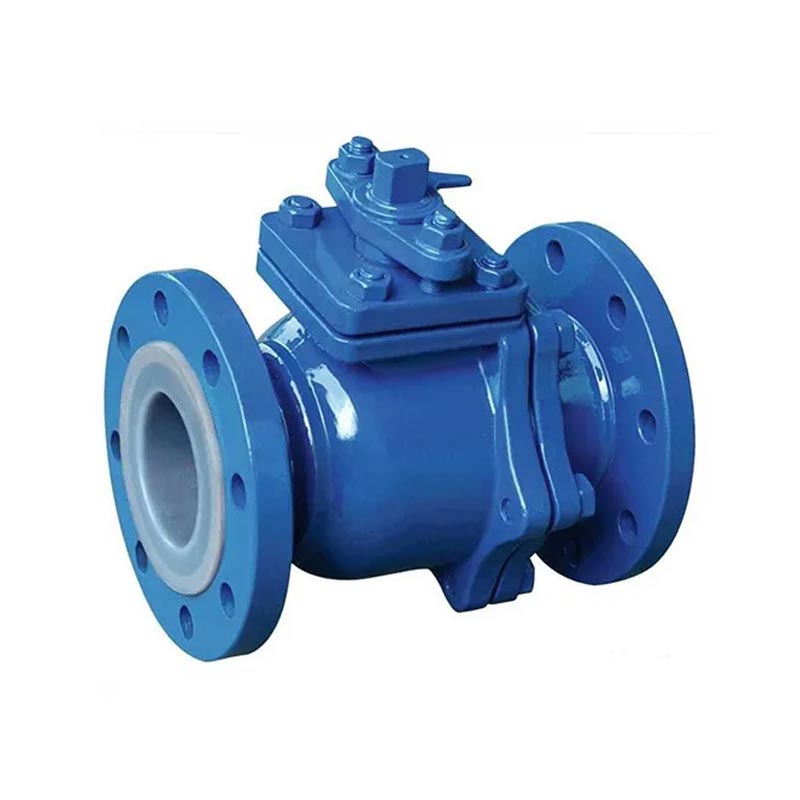

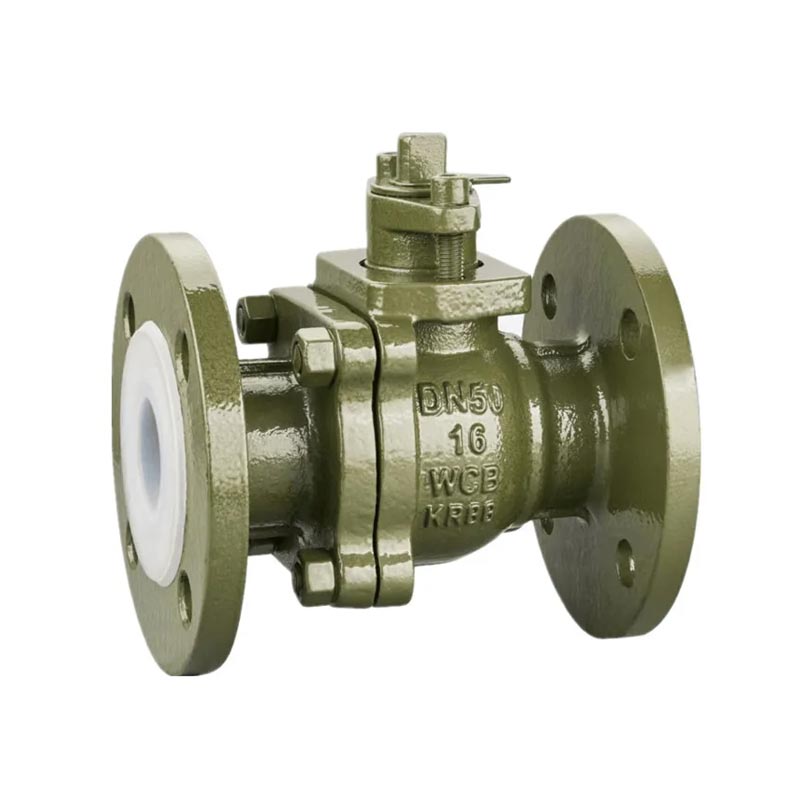

ফ্লোরিন রেখাযুক্ত ফ্ল্যাঞ্জ বল ভালভ

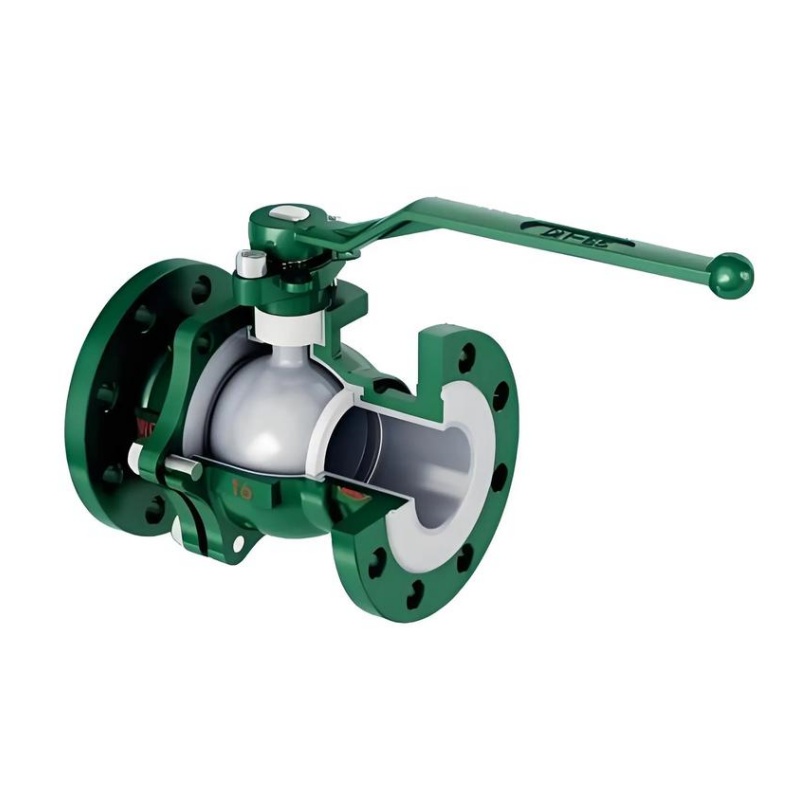

JOEPAI ফ্লোরিন রেখাযুক্ত ফ্ল্যাঞ্জ বল ভালভ হল একটি জারা-প্রতিরোধী শাট-অফ ভালভ যা রাসায়নিক, পরিবেশগত সুরক্ষা, পেট্রোকেমিক্যাল, ফার্মাসিউটিক্যাল, ইলেক্ট্রোপ্লেটিং এবং গলানোর শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। PTFE, FEP বা PFA উপাদানের সাথে রেখাযুক্ত একটি সম্পূর্ণ বোর কাঠামোর নকশা গ্রহণ করা, এটি ভালভ বডি ধাতুতে শক্তিশালী ক্ষয়কারী মিডিয়ার ক্ষয়কে দক্ষতার সাথে ব্লক করতে পারে এবং হাইড্রোফ্লোরিক অ্যাসিড, অ্যাকোয়া রেজিয়া, ঘনীভূত নাইট্রিক অ্যাসিড এবং শক্তিশালী ক্ষারগুলির মতো চরম কাজের পরিস্থিতিতে দীর্ঘমেয়াদী সিলিং এবং অপারেশন বজায় রাখতে পারে। মেটাল বডি এবং নন-মেটালিক অ্যান্টি-জারোশন আস্তরণের যৌগিক কাঠামো ক্ষয়কারী অবস্থার অধীনে ব্যর্থ হওয়া সাধারণ ধাতব ভালভগুলির সাধারণ শিল্পের ব্যথা বিন্দুকে সমাধান করে। সম্পূর্ণ বোর নকশা হ্রাস-ব্যাসের মৃত অঞ্চলগুলিকে সরিয়ে দেয়, যার ফলে একই আকারের তুলনায় অনেক কম তরল প্রতিরোধের হয়গ্লোব ভালভএবংভালভ চেক করুন, যখন সম্পূর্ণ রেখাযুক্ত বলটি বন্ধ থাকা অবস্থায় শূন্য-লিকেজ কর্মক্ষমতা অর্জনের জন্য আসনের সাথে একটি সুনির্দিষ্ট সিলিং জোড়া তৈরি করে। একটি অবিচ্ছেদ্য কম্প্রেশন আস্তরণের প্রক্রিয়া ব্যবহার করে তৈরি, ফ্লুরোপ্লাস্টিক আস্তরণটি কার্বন ইস্পাত ভালভ বডির সাথে শক্তভাবে আবদ্ধ থাকে, এমনকি দীর্ঘমেয়াদী পরিষেবাতেও পিলিং বা ফুলে যাওয়া প্রতিরোধ করে। নিম্ন-ঘর্ষণ অভ্যন্তরীণ আস্তরণটি অপারেশন চলাকালীন মাঝারি ক্লোজিং বা জ্যামিং এড়ায়, অত্যন্ত উচ্চ স্তরের ক্ষয় নিয়ন্ত্রণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

পণ্যের সুবিধা

1. সত্য জারা প্রতিরোধের প্রক্রিয়া: মিডিয়া থেকে ধাতুর শারীরিক বিচ্ছিন্নতা; কম ব্যাপ্তিযোগ্যতা উল্লেখযোগ্যভাবে ক্ষয় শুরু করতে বিলম্ব করে; মিশ্র অ্যাসিড, বর্জ্য অ্যাসিড, বিকল্প মিডিয়ার জন্য উপযুক্ত

2. অ্যাসিড/ক্ষার চক্রে ধীরগতিতে সীলের অবনতি: 10,000 অ্যাসিড/ক্ষার চক্রের পরে, ফুটো ≤ 50 পিপিএম (ISO 5208 হার A)

3. সম্পূর্ণ বোরের প্রকৃত মূল্য: ক্রিস্টালাইজিং, পলিমারাইজড, কঠিন-ধারণকারী বা উচ্চ-সান্দ্রতা মিডিয়ার জন্য ডিজাইন করা; আটকে যাওয়া প্রতিরোধ করে, পরিষ্কার করা কমায়, খিঁচুনি ঝুঁকি কমায়

পণ্য বিস্তারিত

ফেস-টু-ফেস: GB/T12221-1989
ফ্ল্যাঞ্জ প্রান্তের মাত্রা: GB/T9113.1-2000
ডিজাইন: GB/T12237-1989
পরীক্ষা: GB/T13927-1992
ফুল পোর্ট, ISO5211 ডাইরেক্ট মাউন্টিং প্যাড
ব্লোআউট-প্রুফ স্টেম ডিজাইন

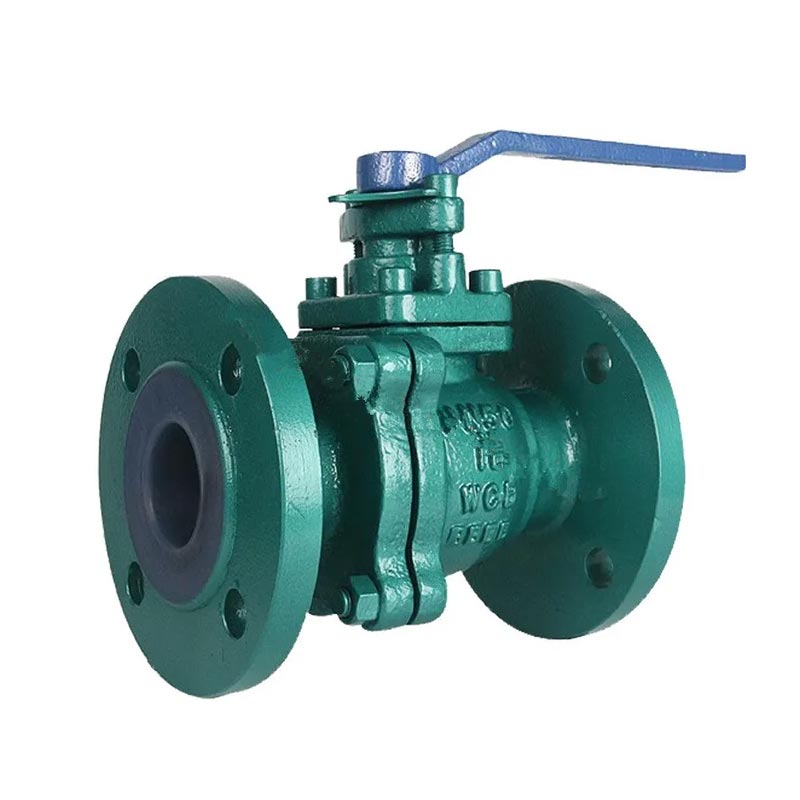

লিভার অপারেশন/ লকিং ডিভাইস
ইনভেস্টমেন্ট কাস্টিং বডি
ম্যাটেরিয়াল স্ট্যান্ডার্ড: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

প্রধান অংশ এবং উপকরণ

লাইনার উপাদান: সাধারণ শক্তিশালী অ্যাসিডের জন্য FEP; উচ্চ-তাপমাত্রা ঘনীভূত অ্যাসিডের জন্য PFA; বিস্তৃত রাসায়নিক সামঞ্জস্য এবং উচ্চ বিশুদ্ধতা প্রয়োজনীয়তার জন্য PTFE.

ভ্যাকুয়াম উপযুক্ততা: "হ্যাঁ" মানে নেতিবাচক চাপ প্রক্রিয়ার জন্য উপযুক্ত

ফ্ল্যাঞ্জ স্ট্যান্ডার্ড: অবশ্যই আপনার পাইপলাইনের সাথে মিল থাকতে হবে (HG/GB/ANSI/DIN)

প্রধান মাত্রা

নামমাত্র ব্যাস		স্ট্যান্ডার্ড মাত্রা/মিমি							রেফারেন্স/মিমি
DN/mm	এনপিএস/ইঞ্চি	L	D	D1	D2	f	b	জেড-এফডি	D0	H	ওয়াট/কেজি
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	৬"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	৬"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	৬"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

FAQ

1: JOEPAI ফ্লোরিন রেখাযুক্ত বল ভালভের কি মানের সার্টিফিকেশন আছে?

আমাদের কোম্পানি ISO 9001 মান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন পাস করেছে। আমাদের মূল পণ্যগুলি সিই সার্টিফিকেশন পেয়েছে এবং আন্তর্জাতিক নিরাপত্তা এবং পরিবেশগত মান পূরণ করেছে। সমস্ত প্রোডাক্ট মেটেরিয়াল ট্রেসেবিলিটি রিপোর্ট (MTC) এবং রপ্তানি সার্টিফিকেশন ডকুমেন্ট (CE, ISO) প্রদান করতে পারে যাতে পুরো প্রোজেক্ট প্রক্রিয়ার কমপ্লায়েন্সের প্রয়োজনীয়তা পূরণ করা যায়।

2: কোন ক্ষয়কারী মিডিয়া আপনার ফ্লোরিন রেখাযুক্ত বল ভালভ পরিচালনা করতে পারে?

ফ্লোরিন রেখাযুক্ত ফ্ল্যাঞ্জ বল ভালভ বিশেষভাবে PTFE/FEP/PFA আস্তরণের নকশা সহ অত্যন্ত ক্ষয়কারী এবং উচ্চ-বিশুদ্ধতা মিডিয়া অবস্থার জন্য ডিজাইন করা হয়েছে। এটি ভালভ বডি ধাতুতে শক্তিশালী ক্ষয়কারী মিডিয়ার ক্ষয়কে দক্ষতার সাথে ব্লক করতে পারে এবং হাইড্রোফ্লুরিক অ্যাসিড, অ্যাকোয়া রেজিয়া, ঘনীভূত নাইট্রিক অ্যাসিড এবং শক্তিশালী ক্ষারগুলির মতো চরম কাজের পরিস্থিতিতে দীর্ঘমেয়াদী সিলিং এবং অপারেশন বজায় রাখতে পারে।

3: বল ভালভ প্রধান বৈশিষ্ট্য কি কি?

বল ভালভের প্রধান বৈশিষ্ট্যগুলি হল তাদের কমপ্যাক্ট গঠন, সহজ অপারেশন এবং রক্ষণাবেক্ষণ, সাধারণ কাজের মিডিয়া যেমন জল, দ্রাবক, অ্যাসিড এবং প্রাকৃতিক গ্যাসের জন্য উপযুক্ত, সেইসাথে অক্সিজেন, হাইড্রোজেন পারক্সাইড, মিথেন এবং ইথিলিনের মতো কঠোর কাজের অবস্থার মিডিয়ার জন্য উপযুক্ত। ফ্লোরিন রেখাযুক্ত ফ্ল্যাঞ্জ বল ভালভ শুধুমাত্র 90 ডিগ্রি ঘূর্ণন এবং একটি ছোট ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন ঘূর্ণন সঙ্গে শক্তভাবে বন্ধ করা যেতে পারে। সম্পূর্ণ সমান ভালভ শরীরের গহ্বর একটি কম প্রতিরোধের প্রদান করে, সরাসরি মাধ্যমের জন্য প্রবাহ চ্যানেলের মাধ্যমে।

4: আপনি কোন নকশা এবং পরীক্ষার মান অনুসরণ করেন?

পণ্যের বিশদ অনুযায়ী: ফেস-টু-ফেস: GB/T12221-1989; ফ্ল্যাঞ্জ শেষ মাত্রা: GB/T9113.1-2000; ডিজাইন: GB/T12237-1989; পরীক্ষা: GB/T13927-1992। ভালভ হল ফুল পোর্ট, লিভার অপারেশন/লকিং ডিভাইস, এবং স্বয়ংক্রিয় অপারেশন, ব্লোআউট-প্রুফ স্টেম ডিজাইন এবং ইনভেস্টমেন্ট কাস্টিং বডির জন্য ISO5211 ডাইরেক্ট মাউন্টিং প্যাড ঐচ্ছিক।

5: প্রধান অংশ এবং শরীরের জন্য কি উপকরণ ব্যবহার করা হয়?

শরীরের অংশ এবং প্রধান অংশ সামগ্রী: বডি WCB/CF8/CF8M, ক্যাপ WCB/CF8/CF8M, সীট PTFE/PPL, বল SS304/SS316, বোল্ট SS/SS316, গ্যাসকেট PTFE, নাট SS/SS316, স্টেম SS304/V304/VIT, থ্রিএসপিটিএস প্যাকিং PTFE, গ্রন্থি SS/SS316. ম্যাটেরিয়াল স্ট্যান্ডার্ড বিকল্পগুলির মধ্যে রয়েছে S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408, এবং SS304/ASTM A351 GR-CF8/DIN1.4308৷

6: কোন অ্যাপ্লিকেশনের জন্য এই ভালভ ব্যাপকভাবে ব্যবহৃত হয়?

রাসায়নিক, ফার্মাসিউটিক্যাল, ইলেক্ট্রোপ্লেটিং, গলানোর এবং পরিবেশগত সুরক্ষা অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য অত্যন্ত উচ্চ স্তরের ক্ষয় নিয়ন্ত্রণের প্রয়োজন হয়। এটি রাসায়নিক পরিবেশগত সুরক্ষা ব্যবস্থায় একটি অপরিবর্তনীয় কী ভালভ নিয়ন্ত্রণ উপাদান।
