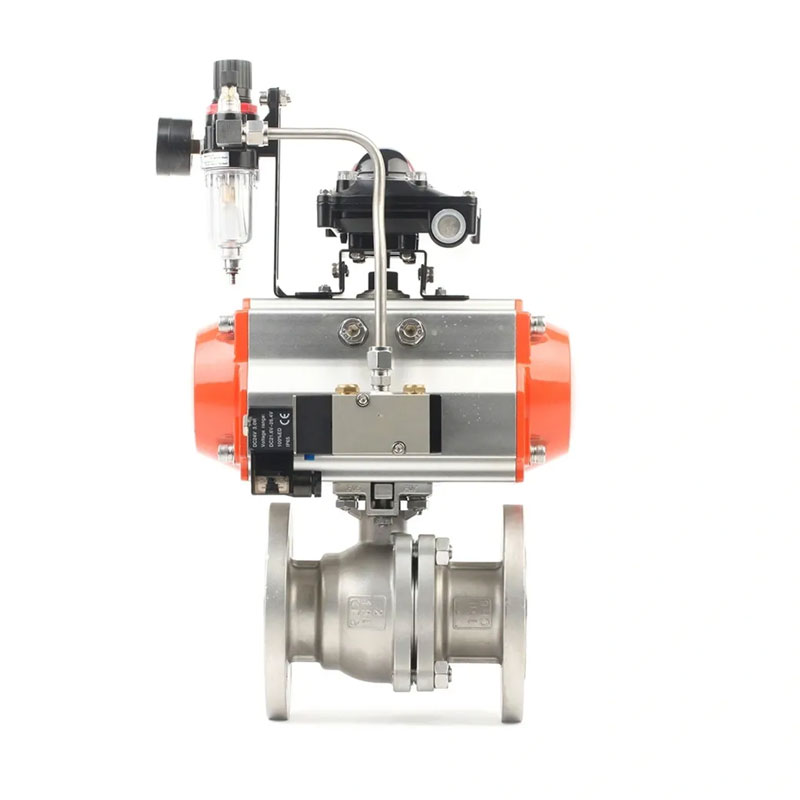

আপনি তেল, গ্যাস, রাসায়নিক বা জল নিয়ন্ত্রণ করেন না কেন, সম্পূর্ণ পোর্ট ফিক্স ফ্ল্যাঞ্জ বায়ুসংক্রান্ত বল ভালভ আপনার সিস্টেমের জন্য সুরক্ষা সরবরাহ করতে পারে। এটি সম্পূর্ণ বন্দর ডিজাইন চাপ ড্রপকে সবচেয়ে বেশি পরিমাণে কমিয়ে দেয়, যখন বায়ুসংক্রান্ত ড্রাইভ বিরামবিহীন অটোমেশন অর্জন করে। এই ভালভ টেকসই দিয়ে তৈরি উপকরণ এবং একটি স্থির ফ্ল্যাঞ্জ রয়েছে যা নিরাপদ এবং ফাঁস প্রমাণকে সক্ষম করে সংযোগগুলি, এমনকি সবচেয়ে দাবিতে নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করে পরিবেশ।
ডিজাইন স্ট্যান্ডার্ড: ASME B16.34
End Flange:DIN2633 PN16
মুখোমুখি: BS EN558-1 DIN3202 F4/F5
পরিদর্শন এবং পরীক্ষা: API598/EN 12266
উপাদান: কার্বন ইস্পাত ডাব্লুসিবি/ডিআইএন 1.0619
স্টেইনলেস স্টিল 304/1.4308
স্টেইনলেস স্টিল 316/1.4408
কাজের চাপ: ডিএন 15 ~ ডিএন 50 পিএন 40; ডিএন 65 ~ ডিএন 100 পিএন 16
সম্পূর্ণ বন্দর
| না। | অংশ নাম | উপাদান | না। | অংশ নাম | উপাদান |
| 1 | দেহ | ডাব্লুসিবি/সিএফ 8/সিএফ 8 এম | 8 | বোনেট বাদাম | 2 এইচ |
| 2 | বোনেট | ডাব্লুসিবি/সিএফ 8/সিএফ 8 এম | 9 | প্যাকিং | নমনীয় গ্রাফাইট |
| 3 | বল | 420+এইচএফ/304+এইচএফ/316+এইচএফ | 10 | গ্রন্থি প্যাকিং | ডাব্লুসিবি/304/316 |
| 4 | স্টেম | 420/304/316 | 11 | প্যাকিং বোল্ট | বি 7 |
| 5 | আসন | 420/304/316 | 12 | অবস্থান | ডাব্লুসিবি/304/316 |
| 6 | গসকেট | সি+এ 105 | 13 | হ্যান্ডেল | ডাব্লুসিবি |
| 7 | বোনেট বোল্ট | বি 7 |
| পিএন | ডিএন | L | D | K | d | b | জেড-ডি 0 | এইচডাব্লু | এইচডি |
| 1.6 পাম্প | 150 | 394 | 285 | 240 | 210 | 24 | 8-23 | 470 | 540 |
| 200 | 457 | 340 | 295 | 265 | 26 | 12-23 | 520 | 580 | |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 610 | 640 | |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 650 | 690 | |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 740 | 785 | |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 795 | 830 | |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 860 | 910 | |
| 500 | 914 | 715 | 650 | 608 | 44 | 20-34 | 945 | 990 | |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 1040 | 1090 | |
| 700 | 1245 | 910 | 840 | 788 | 50 | 24-41 | 1150 | 1210 | |
| 800 | 1372 | 1025 | 950 | 898 | 52 | 24-41 | 1280 | 1340 | |
| 900 | 1524 | 1125 | 1050 | 998 | 54 | 28-41 | 1430 | 1510 | |
| 1000 | 1753 | 1255 | 1170 | 1110 | 56 | 28-48 | 1580 | 1640 | |
| 1200 | 2032 | 1485 | 1390 | 1325 | 58 | 32-54 | 1810 | 1910 | |
| 1400 | 2300 | 1685 | 1590 | 1525 | 60 | 36-54 | 2010 | 2115 | |
| 2.5 এমপিএ | 150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 470 | 555 |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 540 | 595 | |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 630 | 655 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 650 | 705 | |
| 350 | 762 | 555 | 490 | 448 | 44 | 16-34 | 740 | 795 | |
| 400 | 838 | 620 | 550 | 505 | 45 | 16-34 | 795 | 830 | |
| 450 | 914 | 670 | 600 | 555 | 50 | 20-34 | 860 | 910 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 945 | 990 | |
| 600 | 1143 | 845 | 770 | 718 | 56 | 20-41 | 1040 | 1090 | |
| 700 | 1346 | 960 | 875 | 815 | 60 | 24-48 | 1150 | 1210 | |
| 800 | 1524 | 1085 | 990 | 930 | 64 | 24-48 | 1305 | 1340 | |
| 900 | 1727 | 1185 | 1090 | 1025 | 66 | 28-54 | 1505 | 1600 | |
| 1000 | 1880 | 1320 | 1210 | 1140 | 68 | 28-58 | 1615 | 1705 | |
| 1200 | 2184 | 1520 | 1420 | 1350 | 72 | 32-58 | 1925 | 2035 | |
| 1400 | 2300 | 1755 | 1640 | 1560 | 78 | 36-65 | 2110 | 2185 |
সম্পূর্ণ পোর্ট ফিক্স ফ্ল্যাঞ্জ বায়ুসংক্রান্ত বল ভালভের প্রয়োজন কিনা তা নির্ধারণ করতে প্রতিস্থাপন করা হবে, নিম্নলিখিত দিকগুলি বিবেচনা করা যেতে পারে:
উপস্থিতি পরিদর্শন:এর চেহারা পরীক্ষা করুন
স্পষ্ট ক্ষতি, বিকৃতি, মরিচা ইত্যাদির জন্য স্টেইনলেস স্টিল বল ভালভ যদি যদি হয়
সুতরাং, এটি প্রতিস্থাপন করা প্রয়োজন হতে পারে।
অপারেশন পরিদর্শন:ম্যানুয়ালি স্টেইনলেস স্টিল পরিচালনা করুন
বল ভালভ এবং যে কোনও জ্যামিং বা ফুটো করার জন্য পর্যবেক্ষণ করুন। অপারেশন না হলে
মসৃণ বা সেখানে ফুটো রয়েছে, এটি প্রতিস্থাপনের প্রয়োজন হতে পারে।
ফুটো পরিদর্শন:এর মধ্যে কোনও ফুটো আছে কিনা তা পরীক্ষা করুন
স্টেইনলেস স্টিলের বল ভালভ, বিশেষত যখন এটি বন্ধ থাকে। যদি কিছু আছে
ফুটো, সিল বা পুরো স্টেইনলেস প্রতিস্থাপন করা প্রয়োজন হতে পারে
ইস্পাত বল ভালভ।
পারফরম্যান্স পরিদর্শন:এর কার্যকারিতা পরীক্ষা করুন
স্টেইনলেস স্টিল বল ভালভ, যেমন এটি পুরোপুরি বন্ধ হতে পারে এবং
খোলা, এটি রেটেড চাপ ইত্যাদি সহ্য করতে পারে কিনা তা যদি পারফরম্যান্স
প্রয়োজনীয়তাগুলি পূরণ করে না, এটি প্রতিস্থাপনের প্রয়োজন হতে পারে।
পরিষেবা জীবন:নকশা জীবন এবং ব্যবহারের সময় উপর ভিত্তি করে
সম্পূর্ণ পোর্ট ফিক্স ফ্ল্যাঞ্জ বায়ুসংক্রান্ত বল ভালভ, এটি প্রয়োজন কিনা তা মূল্যায়ন করুন
প্রতিস্থাপন করা। সাধারণভাবে বলতে গেলে, স্টেইনলেস স্টিলের বল ভালভগুলি ছাড়িয়ে যায়
তাদের নকশার জীবনকাল প্রতিস্থাপনের জন্য বিবেচনা করা উচিত।
