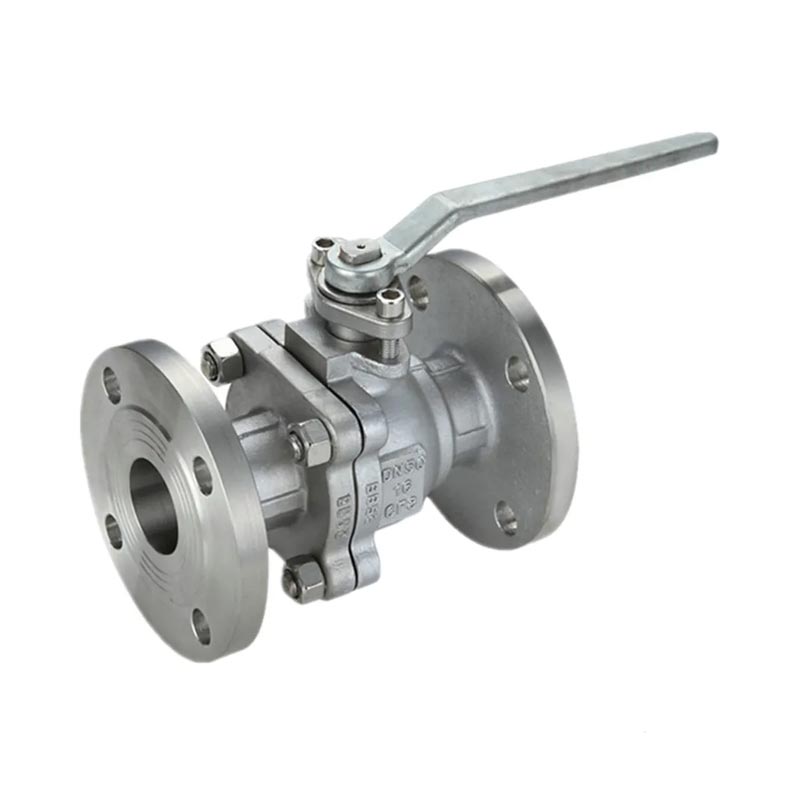

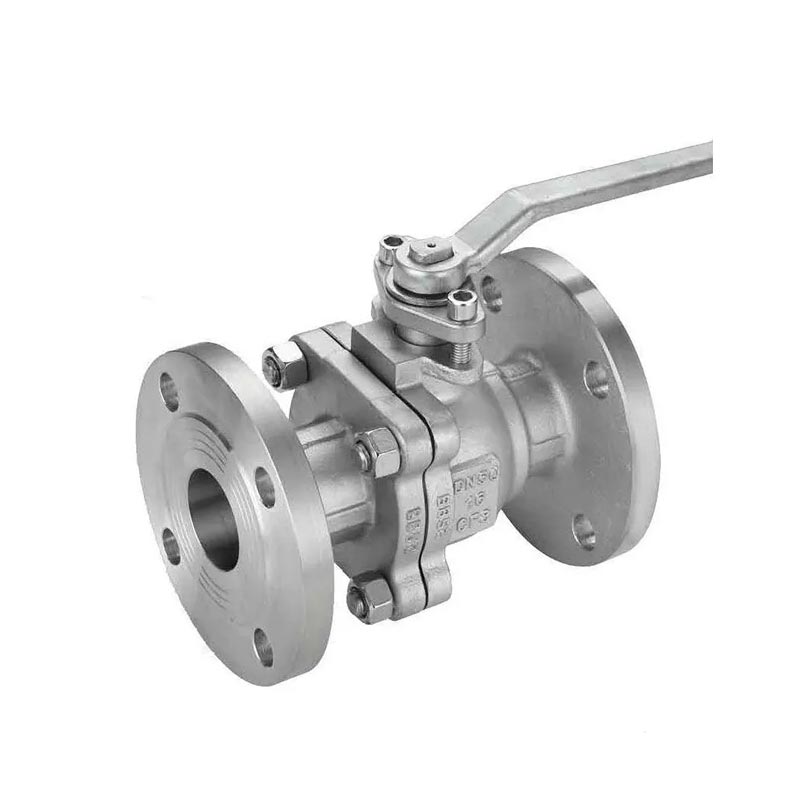

জিবি স্ট্যানারার্ড 2 পিসি ফ্ল্যাঞ্জড স্টেইনলেস স্টিল বল ভালভ পিএন 16 একটি সমন্বয়ে গঠিত পিস্টন টাইপ বায়ুসংক্রান্ত অ্যাকুয়েটর এবং একটি ফ্ল্যাঞ্জড আমেরিকান স্ট্যান্ডার্ড বল ভালভ। বল ভালভ আমেরিকান স্ট্যান্ডার্ড এপিআই 608 এবং এপিআই 6 ডি গ্রহণ করে এবং পূর্ণ গ্রহণ করতে পারে কম প্রবাহ প্রতিরোধের এবং নির্ভরযোগ্য সিলিং সহ বোর বা হ্রাস কাঠামো। তরল গ্যাস এবং প্রাকৃতিক গ্যাস মিডিয়াগুলির জন্য, অ্যান্টি-স্ট্যাটিক কাঠামো ব্যবহার করা যেতে পারে ভালভ স্টেম এবং ভালভ বডি, বা এর মধ্যে প্রতিরোধের বিষয়টি নিশ্চিত করার জন্য ভালভ স্টেম, গোলক এবং ভালভ বডি মধ্যে 10 ওহমের চেয়ে কম। সেখানে একটি ভাসমান বল বা স্থির বল কাঠামো। ফ্ল্যাঞ্জ আনসি/অ্যাসমে গ্রহণ করে বি 16.5 স্ট্যান্ডার্ড এবং আমদানি করা সরঞ্জামগুলির সাথে ইনস্টল বা প্রতিস্থাপন করা যেতে পারে। বায়ুসংক্রান্ত আমেরিকান স্ট্যান্ডার্ড বল ভালভগুলি স্বয়ংক্রিয় নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয় পেট্রোলিয়াম, রাসায়নিক, শিক্ষার সরঞ্জাম, এর মতো শিল্পগুলির জন্য সিস্টেমগুলি, হালকা শিল্প, উচ্চ-চাপ সরঞ্জাম, ফার্মাসিউটিক্যালস এবং পেপারমেকিং, দূরবর্তী কেন্দ্রীভূত নিয়ন্ত্রণ বা সাইট নিয়ন্ত্রণের জন্য।
বায়ুসংক্রান্ত আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জ বল ভালভ এক ধরণের ভালভ যা চ্যানেলের অক্ষের লম্বের চারপাশে 90 ডিগ্রি ঘোরান। এটি অন্তর্ভুক্ত একটি পিস্টন টাইপ ডাবল অভিনয় বা একক অভিনয় (স্প্রিং রিসেট টাইপ) বায়ুসংক্রান্ত অ্যাকুয়েটর এবং একটি আমেরিকান স্ট্যান্ডার্ড ও-টাইপ বল ভালভ কাঠামো। দ্বারা সংকুচিত বাতাসের সাথে সিলিন্ডার পিস্টন চালানো, গিয়ার র্যাক প্রক্রিয়াটি সক্রিয়, এবং গিয়ার আউটপুট শ্যাফ্টটি ঘোরায়, ভালভ স্টেম এবং ড্রাইভিং চালাচ্ছে ভালভ কোরটি ঘোরানো এবং ভালভ খোলার এবং বন্ধ করার ক্রিয়াগুলি অর্জন করতে। বায়ুসংক্রান্ত আমেরিকান স্ট্যান্ডার্ড ফ্ল্যাঞ্জ বল ভালভগুলি আনুষঙ্গিক দিয়ে সজ্জিত সোলেনয়েড ভালভ, এয়ার ফিল্টার চাপ হ্রাসকারী, সীমাবদ্ধ সুইচ (ভালভ প্রতিক্রিয়া ডিভাইসগুলি অবস্থান করুন) বা বৈদ্যুতিক বায়ুসংক্রান্ত ভালভ পজিশনারগুলিতে স্বয়ংক্রিয় সমন্বয় নিয়ন্ত্রণ বা দুটি অবস্থান কাট-অফ নিয়ন্ত্রণ অর্জন করুন প্রক্রিয়া পাইপলাইনগুলিতে তরল মিডিয়া।
ডিজাইন: এএনএসআই 16.34
শেষ ফ্ল্যাঞ্জ: ASME B16.5
মুখোমুখি মাত্রা: ASME B16.10
পরিদর্শন ও পরীক্ষা: এপিআই 598
আকার: 1/2 "~ 10", চাপ: 150lb ~ 300lb
সম্পূর্ণ বন্দর, আইএসও 5211 ডাইরেক্ট মাউন্টিং প্যাড
ব্লাউট-প্রুফ স্টেম ডিজাইন
লকিং ডিভাইস, বায়ুসংক্রান্ত বা বৈদ্যুতিক অ্যাকুয়েটর সহ লিভার অপারেশন
বিনিয়োগ কাস্টিং
উপাদান: কার্বন ইস্পাত ডাব্লুসিবি/ডিআইএন 1.0619
স্টেইনলেস স্টিল 304/1.4308
স্টেইনলেস স্টিল 316/1.4408
উপযুক্ত: জল, তেল, গ্যাস
1। জিবি স্ট্যানারার্ড 2 পিসি ফ্ল্যাঞ্জড স্টেইনলেস স্টিলের বল ভালভগুলি আমেরিকান অনুসারে ডিজাইন করা এবং উত্পাদিত হয়েছে
স্ট্যান্ডার্ড এপিআই -6 ডি, এবং এপিআই 598 অনুযায়ী পরিদর্শন এবং পরীক্ষা করা হয়েছে
স্ট্যান্ডার্ড।
2। কম তরল প্রতিরোধের, বল ভালভগুলি ভালভে কম প্রবাহ প্রতিরোধের থাকে
পণ্যগুলি, এমনকি ব্যাস হ্রাস করা হলেও, তাদের প্রবাহ প্রতিরোধের খুব
ছোট
3। এটি ভালভের দ্রুত খোলার এবং সমাপ্তি অর্জন করতে পারে।
4। ভালভের ভাল সিলিং পারফরম্যান্স রয়েছে, দ্বি নির্দেশমূলক অর্জন করতে পারে
সিলিং, এবং শূন্য ফুটো।
5। ভালভ স্টেম সিলটি নির্ভরযোগ্য এবং একটি ডাবল ডিস্ক স্প্রিং স্বয়ংক্রিয়ভাবে গ্রহণ করে
একটি দীর্ঘ সিলিং লাইফ সহ সংকোচনের প্যাকিং ডিজাইন।
6। নীচে মাউন্ট করা ভালভ স্টেম এবং ভালভ স্টেম হেড উত্তল পদক্ষেপটি প্রতিরোধ করুন
ভালভ চাপের মধ্যে স্প্রে করা থেকে শুরু করে সুরক্ষা নিশ্চিত করে।
7। ফ্ল্যাঞ্জ সংযোগ, ইনস্টল করা সহজ, লাইটওয়েট, ইনস্টলেশন সংরক্ষণ করে
স্থান, এবং বজায় রাখা সহজ।

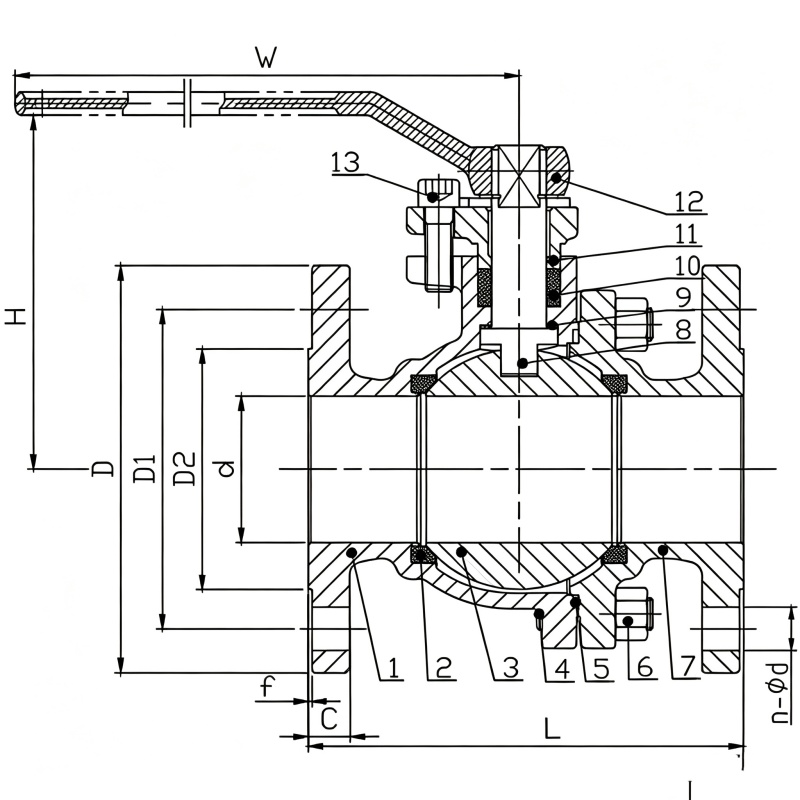

| 1 | দেহ | ডাব্লুসিবি/ সিএফ 8/ সিএফ 8 এম | 9 | থ্রাস্ট প্যাড | ডাব্লুসিবি/ সিএফ 8/ সিএফ 8 এম |
| 2 | আসন | Ptfe | 10 | প্যাকিং | ডাব্লুসিবি/ সিএফ 8/ সিএফ 8 এম |
| 3 | বল | এসএস 304/ এসএস 316 | 11 | স্টেম | এসএস 304/ এসএস 316 |
| 4 | বোল্ট | এসএস 304/ এসএস 316 | 12 | গ্রন্থি | এসএস 304/ এসএস 316 |
| 5 | বসন্ত ওয়াশার | এসএস 304/ এসএস 316 | 13 | বাদাম | এসএস 304/ এসএস 316 |
| 6 | বাদাম | এসএস 304/ এসএস 316 | 14 | বসন্ত ওয়াশার | এসএস 304/ এসএস 316 |
| 7 | ক্যাপ | ডাব্লুসিবি/ সিএফ 8/ সিএফ 8 এম | 15 | লিভার | এসএস |
| 8 | গসকেট | ডাব্লুসিবি/ সিএফ 8/ সিএফ 8 এম |
| এনপিএস | ডিএন | L | D | ডি 1 | ডি 2 | b | t | জেড-ডি |
| 1/2 " | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-F16 |
| 3/4 " | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-F16 |
| 1 " | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-F16 |
| 11/4 " | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-F16 |
| 11/2 " | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-F16 |
| 2 " | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-F19 |
| 21/2 " | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-F19 |
| 3 " | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-F19 |
| 4 " | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-F19 |
| 5 " | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-এফ 22 |
| 6 | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-এফ 22 |
| 8 " | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-এফ 22 |
| 10 " | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-F25 |
| 12 " | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-F25 |
| 14 " | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-এফ 29 |
| 16 " | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-এফ 29 |
