পাম্প এবং বিভিন্ন জলবাহী এবং বায়ুসংক্রান্ত সিস্টেমে,পাঁচ-উপায় চেক ভালভএবংপাঁচ-উপায় সংযোগকারীদুটি গুরুত্বপূর্ণ কার্যকরী উপাদান। তারা দক্ষ, নিরাপদ, এবং কমপ্যাক্ট তরল নিয়ন্ত্রণ ইউনিট তৈরি করতে একসাথে কাজ করে। নিম্নলিখিত বিশ্লেষণগুলি তাদের কাজের নীতিগুলি, কার্যকরী বৈশিষ্ট্যগুলি এবং সাধারণ প্রয়োগের পরিস্থিতিগুলিকে কভার করবে।

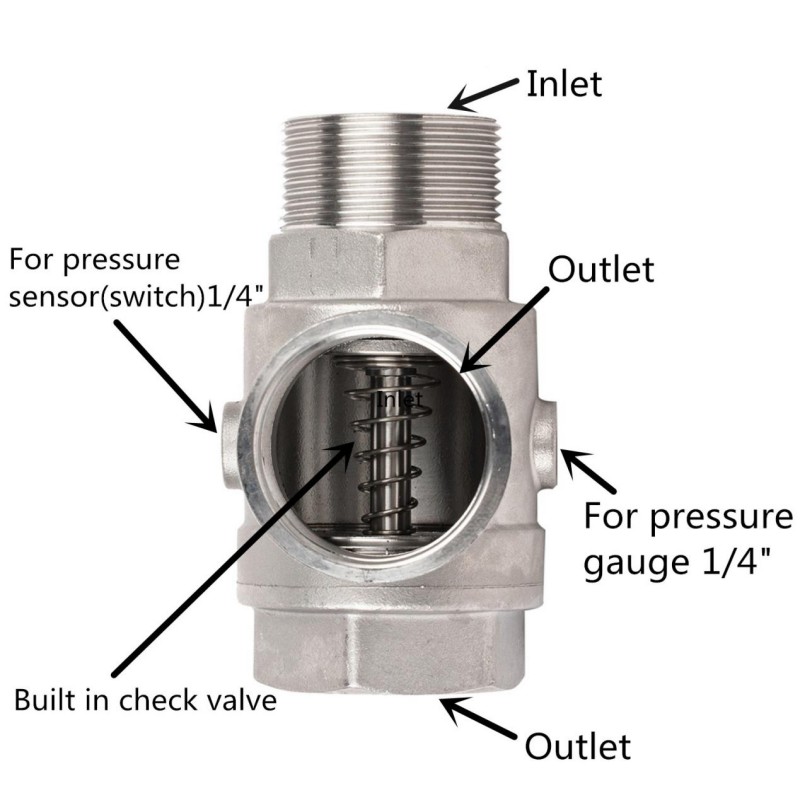

এটি একটি ভালভ ডিভাইস যা একাধিক ইন্টারফেস বিতরণের সাথে একমুখী চেক ভালভ ফাংশনকে একীভূত করে। একটি একক ভালভ বডি প্রধান প্যাসেজ (ইনলেট এবং আউটলেট) এবং একাধিক অক্জিলিয়ারী ইন্টারফেসকে একত্রিত করে, সাধারণত প্রেসার গেজ, প্রেসার সেন্সর সুইচ এবং এয়ার ট্যাঙ্কের ইন্টারফেস সহ। এটি পাম্প আউটলেটে পাইপিং ডিজাইনকে ব্যাপকভাবে সরল করে, ইনস্টলেশনের স্থান সংরক্ষণ করে এবং সম্ভাব্য ফুটো পয়েন্টগুলি হ্রাস করে। এর মূল একটি অন্তর্নির্মিত চেক ভালভ, সাধারণত একটি স্প্রিং এবং মিডিয়া চাপ দ্বারা নিয়ন্ত্রিত হয়। এর প্রধান কাজ হল মিডিয়া ব্যাকফ্লো প্রতিরোধ করা এবং পানির পাম্পের মতো যন্ত্রপাতি রক্ষা করা।
খোলা: যখন ইনলেটে মিডিয়ার চাপ স্প্রিং প্রিলোড বলকে ছাড়িয়ে যায়, তখন চাপটি ভালভের আসন থেকে ডিস্কটিকে দূরে ঠেলে দেয়, ভালভটি খুলে যায় এবং মিডিয়াটি সামনের দিকে প্রবাহিত হয়।
ক্লোজিং: যখন ইনলেট চাপ কমে যায় বা আউটলেট চাপ বিপরীত হয়, তখন স্প্রিং ফোর্স দ্রুত ডিস্কটিকে ভালভ সিটের দিকে ঠেলে দেয়, একটি টাইট সিল তৈরি করে এবং কার্যকরভাবে মিডিয়া ব্যাকফ্লো প্রতিরোধ করে।
এর বসন্ত-সমর্থিত ভালভের মূল কাঠামোর কারণে, এটি প্রবাহের দিক সম্পর্কিত ঐতিহ্যগত লিফ্ট-টাইপ চেক ভালভের সীমাবদ্ধতাগুলিকে অতিক্রম করে, উল্লম্ব বা অনুভূমিক ইনস্টলেশনের জন্য বহুমুখীতা অর্জন করে, পাম্প স্টেশন পাইপিং লেআউট ডিজাইনকে ব্যাপকভাবে সহজতর করে।
পাম্প সিস্টেমে, পাঁচ-উপায় চেক ভালভ একটি অপরিহার্য নিরাপত্তা ভূমিকা পালন করে:
মিডিয়া ব্যাকফ্লো এবং জল হাতুড়ি সুরক্ষা প্রতিরোধ: যখন জলের পাম্প হঠাৎ বন্ধ হয়ে যায়, তখন এটি পাইপলাইনে উচ্চ-চাপের তরলকে পিছনে প্রবাহিত হতে এবং পাম্প ইমপেলারকে প্রভাবিত করতে বাধা দেয়, পাম্পের মূল উপাদানগুলিকে রক্ষা করে।
পাইপলাইনের চাপ বজায় রাখা: এটি চাপযুক্ত পাইপলাইনে মিডিয়া ব্যাকফ্লোকে বাধা দেয়, সিস্টেমকে বিরতিহীন পাম্প অপারেশনের সময় প্রয়োজনীয় চাপ বজায় রাখতে সাহায্য করে, ঘন ঘন পাম্প শুরু হয়। ব্যাকআপ সিস্টেমকে বিচ্ছিন্ন করে: মাল্টি-পাম্প সমান্তরাল সিস্টেমে, এটি কাজ করা পাম্পের মিডিয়াকে ব্যাকআপ পাম্পের পাইপলাইনে প্রবাহিত হতে বাধা দেয়, নিশ্চিত করে যে ব্যাকআপ পাম্প সবসময় পাওয়া যায়।

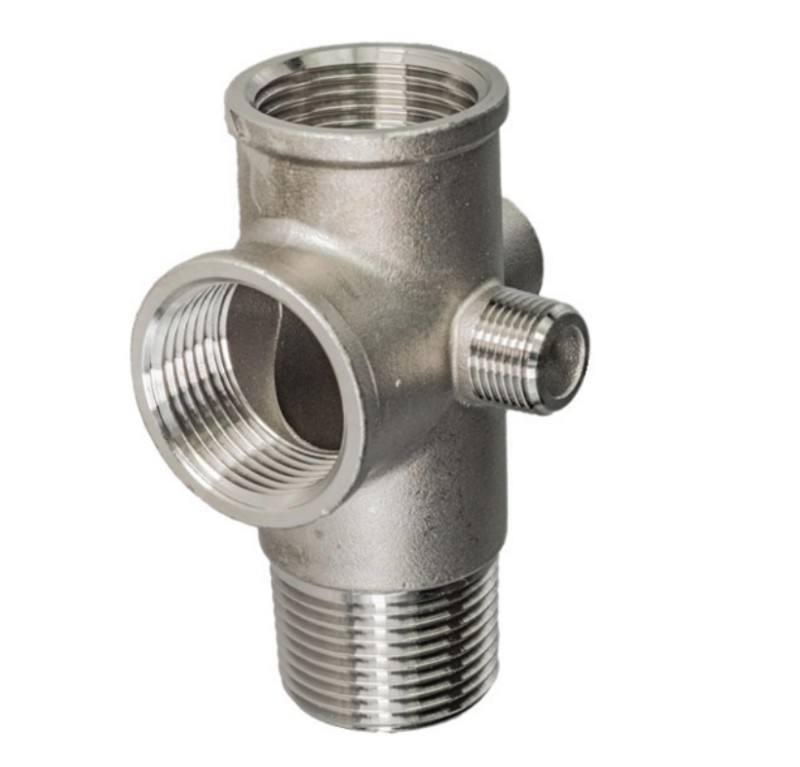

A পাঁচ-উপায় সংযোগকারীপাঁচটি সংযোগ পোর্ট সহ একটি সমন্বিত পাইপ ফিটিং। এটি একটি অভ্যন্তরীণ ফাঁপা কাঠামো সহ একটি পাইপ সংযোগকারী এবং এতে কোন ভালভ ফাংশন নেই। এর মূল কাজ হল তরল বিতরণ করা বা একাধিক ডিভাইস সংযুক্ত করা, একটি কমপ্যাক্ট, বহু-কার্যকরী বিতরণ এবং সংগ্রহের পয়েন্ট তৈরি করা।
একটি মাল্টি-পয়েন্ট ইন্টিগ্রেটেড পাইপ ফিটিং হিসাবে, এটি একটি একক উত্স থেকে একাধিক ভিন্ন গন্তব্যে তরল বিতরণ করতে বা একাধিক শাখাকে একত্রিত করতে ব্যবহৃত হয়। এটি একটি সম্পূর্ণরূপে শারীরিক চ্যানেল যা তরল অবস্থার পরিবর্তন বা নিয়ন্ত্রণ করে না। এটি এমন পরিস্থিতিতে উপযোগী যেখানে প্রধান পাইপলাইন থেকে তরলকে একাধিক সমান্তরাল ডিভাইসে (যেমন একাধিক যন্ত্র বা একাধিক শাখা) নির্দেশিত করতে হবে অথবা পাম্প টেস্টিং, ফ্লাশিং এবং বাইপাসের মতো অস্থায়ী প্রয়োজনের জন্য সংযোগ পয়েন্ট প্রদান করতে হবে।
একটি কমপ্যাক্ট পাম্প আউটলেট চাপ নিয়ন্ত্রণ ইউনিটে, আপনি দেখতে পারেন:
প্রধান পাইপলাইন: পাম্পের আউটলেট প্রধান পাইপ (যেমন, 1 ইঞ্চি) পাঁচমুখী ফিটিং এর একটি প্রধান পোর্টের সাথে সংযুক্ত।
নিরাপত্তা সুরক্ষা: একটি 1-ইঞ্চি অভ্যন্তরীণ থ্রেড চেক ভালভ প্রধান পাইপলাইনের নিচের দিকে ইনস্টল করা হয়েছে (পাঁচ-মুখী ফিটিং-এর অন্য বিরোধী প্রধান পোর্টে) নিম্নধারার চাপের ব্যাকফ্লো প্রতিরোধ করতে।
সিস্টেম কন্ট্রোল: সিস্টেমের চাপ নিরীক্ষণের জন্য পাঁচ-উপায় সংযোগকারীর একটি 1/4-ইঞ্চি পোর্টে একটি চাপ সেন্সর সুইচ ইনস্টল করা আছে। যখন চাপ সেট মান পৌঁছায়, সুইচ স্বয়ংক্রিয়ভাবে পাম্পের শুরু এবং স্টপ নিয়ন্ত্রণ করতে পারে, সিস্টেম অটোমেশন এবং ওভারলোড সুরক্ষা অর্জন করে।
ভিজ্যুয়াল মনিটরিং: ফাইভ-ওয়ে সংযোগকারীর অন্য 1/4-ইঞ্চি পোর্টে একটি চাপ গেজ ইনস্টল করা হয়, যা অপারেটরদের রিয়েল-টাইম, স্বজ্ঞাত সিস্টেম চাপ রিডিং প্রদান করে।
সম্প্রসারণ বা চাপ ত্রাণ: পঞ্চম পোর্ট একটি নিরাপত্তা ভালভ, চাপ ত্রাণ ভালভ, বা একটি অতিরিক্ত ব্যাকআপ মনিটরিং ইন্টারফেস হিসাবে সংযোগ করতে ব্যবহার করা যেতে পারে।
দুটি পণ্যের মধ্যে মূল পার্থক্য নিম্নরূপ:
| বৈশিষ্ট্য | ফাইভ-ওয়ে চেক ভালভ | পাঁচ-উপায় সংযোগকারী |
| মূল ফাংশন | ভালভ ফাংশন + ইন্টারফেস ডিস্ট্রিবিউশন চেক করুন (ফাংশন ইন্টিগ্রেশন) | বিশুদ্ধ পাইপ সংযোগ এবং ডাইভারশন (কোন নিয়ন্ত্রণ ফাংশন নেই) |
| অভ্যন্তরীণ কাঠামো | অন্তর্নির্মিত ভালভ কোর, বসন্ত, এবং অন্যান্য চেক ভালভ প্রক্রিয়া | ফাঁপা গহ্বর, কোন চলন্ত অংশ |
| প্রধান ফাংশন | মিডিয়া ব্যাকফ্লো প্রতিরোধ করে, সরঞ্জাম রক্ষা করে, পর্যবেক্ষণ ইন্টারফেসগুলিকে সংহত করে | এক পাথ থেকে একাধিক পাথ বা একাধিক পাথ এক পাথে রূপান্তরিত তরল বন্টন অর্জন করে |
| সিস্টেম ভূমিকা | গুরুত্বপূর্ণ নিরাপত্তা এবং নিয়ন্ত্রণ উপাদান | পাইপ সংযোগ এবং বিতরণ উপাদান |
| ইনস্টলেশন অবস্থান | সাধারণত পাম্প আউটলেটে প্রধান পাইপলাইনে স্থির করা হয় | ডাইভারশন প্রয়োজনের উপর নির্ভর করে নমনীয় অবস্থান |
অত্যন্ত সমন্বিত, স্থান-সংরক্ষণ: একাধিক কার্যকরী উপাদানের সংযোগ বিন্দুগুলিকে একটি কমপ্যাক্ট সংযোগকারীতে একত্রিত করে, পাইপ বিন্যাসকে ব্যাপকভাবে সরল করে এবং সিস্টেমের কাঠামোকে আরও ছোট এবং আরও পরিষ্কার করে।
সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ: সমস্ত পর্যবেক্ষণ এবং নিয়ন্ত্রণ আনুষাঙ্গিক কেন্দ্রে অবস্থিত, ইনস্টলেশন, ডিবাগিং এবং দৈনিক পরিদর্শন সহজতর করে।
ব্যাপক কার্যকারিতা: একই সাথে একটি নোডে একাধিক ফাংশন অর্জন করে, যার মধ্যে প্রধান চ্যানেল অন/অফ কন্ট্রোল, অ্যান্টি-ব্যাকফ্লো, স্বয়ংক্রিয় চাপ নিয়ন্ত্রণ, এবং চাপ ভিজ্যুয়ালাইজেশন পর্যবেক্ষণ।
হ্রাসকৃত ফুটো পয়েন্ট: একাধিক টি এবং সোজা সংযোগকারী ব্যবহার করার তুলনায়, একটি একক পাঁচ-উপায় সংযোগকারী ব্যবহার করা সম্ভাব্য ফুটো পয়েন্টগুলি উল্লেখযোগ্যভাবে হ্রাস করে এবং সিস্টেমের নির্ভরযোগ্যতা উন্নত করে।
আপনি আপনার পাম্প সিস্টেমের মূল চাহিদার উপর ভিত্তি করে চয়ন করতে পারেন:
আপনি যদি জলের ব্যাকফ্লো প্রতিরোধ করতে চান, পাম্পটিকে সুরক্ষিত করতে চান এবং পাইপিংকে সহজ করার জন্য কেন্দ্রীয়ভাবে চাপ মাপক এবং চাপ সুইচগুলি ইনস্টল করতে চান, তাহলে আপনার একটি পাঁচ-উপায় চেক ভালভ বেছে নেওয়া উচিত। এটি একটি আদর্শ, দক্ষ এবং নিরাপদ পাম্প সিস্টেম কনফিগারেশন।
আপনার যদি ইতিমধ্যে একটি পৃথক চেক ভালভ থাকে, বা সিস্টেমটিকে নির্দিষ্ট অর্ডারের প্রয়োজনীয়তা ছাড়াই একাধিক শাখায় সমানভাবে একটি একক তরল প্রবাহ বিতরণ করতে হবে, তাহলে একটি পাঁচ-উপায় সংযোগকারী আরও অর্থনৈতিক এবং সরাসরি।
এই পণ্যগুলি বেছে নেওয়ার সময়, আপনাকে সিস্টেম মিডিয়ার বৈশিষ্ট্য (ক্ষয়, তাপমাত্রা), কাজের চাপ এবং সংযোগের মান (যেমন থ্রেড স্পেসিফিকেশন BSPT, BSP, NPT) এর বৈশিষ্ট্যগুলির উপর ভিত্তি করে উপযুক্ত উপাদান (যেমন পিতল, স্টেইনলেস স্টিল) এবং মডেলের সাথে মেলাতে হবে।
সংক্ষেপে, এই দুটি ধরণের পণ্য, যদিও ছোট, একটি প্রতিক্রিয়াশীল, নিরাপদ, এবং চতুরভাবে ডিজাইন করা পাম্প সিস্টেম তৈরির জন্য অপরিহার্য মূল উপাদান। বুদ্ধিমান ডিজাইনের মাধ্যমে, তারা জটিল তরল নিয়ন্ত্রণ যুক্তিকে একটি সহজ এবং নির্ভরযোগ্য শারীরিক বাস্তবতায় রূপান্তরিত করে।
