JOEPAIস্টেইনলেস স্টীল মনোব্লকবল ভালভ বিশেষভাবে তরল এবং গ্যাসের সুনির্দিষ্ট প্রবাহ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এর সিঙ্গেল-পিস বডি কনস্ট্রাকশন উচ্চ লিক-টাইননেস নিশ্চিত করে এবং ওয়েল্ড পয়েন্ট দূর করে, উল্লেখযোগ্যভাবে ফুটো হওয়ার ঝুঁকি কমায়।
ভালভের ভিতরে একটি ছিদ্রযুক্ত বল প্রবাহ শুরু বা বন্ধ করতে ঘোরে। লিভারের মাধ্যমে বা স্বয়ংক্রিয়ভাবে একটি অ্যাকুয়েটর ব্যবহার করে ম্যানুয়ালি অপারেশন করা যেতে পারে। মজবুত স্টেইনলেস স্টীল বডি ক্ষয় এবং পরিধানের জন্য চমৎকার প্রতিরোধের প্রস্তাব দেয়, ন্যূনতম রক্ষণাবেক্ষণের সাথে দীর্ঘস্থায়ী কর্মক্ষমতা নিশ্চিত করে।
Monoblock বল ভালভ ব্যাপকভাবে শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশন জুড়ে ব্যবহৃত হয়, বিশেষ করে রাসায়নিক পদার্থ বহনকারী পাইপলাইনে।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
∙ পানি শোধনাগার
∙ বাষ্প লাইন এবং চাপযুক্ত গ্যাস সিস্টেম
∙ খাদ্য ও পানীয় শিল্প (স্বাস্থ্যকর নকশা)
∙ ফার্মাসিউটিক্যাল এবং পেট্রোকেমিক্যাল সুবিধা
∙ সামুদ্রিক ইঞ্জিন এবং পাওয়ার প্ল্যান্ট
কমপ্যাক্ট মনোব্লক ডিজাইন স্থান-সীমাবদ্ধ সিস্টেমে সহজে একীকরণের অনুমতি দেয় এবং উচ্চ তাপমাত্রা এবং চাপের অধীনে নিরাপদ অপারেশন নিশ্চিত করে।
স্টেইনলেস স্টীল মনোব্লকবল ভালভএকটি কেন্দ্রীয় গর্ত সহ একটি গোলাকার বল রয়েছে, যা একটি স্টেমের মাধ্যমে ঘোরানো হয়। যখন গর্তটি পাইপলাইনের সমান্তরালে সারিবদ্ধ হয়, তখন প্রবাহ মুক্তি পায়; যখন লম্ব, প্রবাহ সম্পূর্ণরূপে বন্ধ হয়ে যায়।
এই ঘূর্ণনটি ম্যানুয়ালি বা একটি স্বয়ংক্রিয় অ্যাকুয়েটর দিয়ে করা যেতে পারে। নকশাটি বল এবং আসনের মধ্যে একটি উচ্চ-সততার সীল নিশ্চিত করে, হঠাৎ চাপ পরিবর্তনের সময়ও নিরাপদ অপারেশন প্রদান করে।
মনোব্লকবল ভালভবিভিন্ন আকার এবং চাপ রেটিং পাওয়া যায়. সাধারণ স্পেসিফিকেশন অন্তর্ভুক্ত:
|
প্যারামিটার |
বিস্তারিত |
|
শরীরের উপাদান |
AISI 304 / AISI 316 স্টেইনলেস স্টিল |
|
বল উপাদান |
AISI 304 / AISI 316 স্টেইনলেস স্টিল |
|
আসন সামগ্রী |
পিটিএফই (টেফলন), আরপিটিএফই, পিপিএল |
|
সংযোগের ধরন |
ওয়েফার ফ্ল্যাঞ্জড |
|
প্রেসার রেটিং |
PN16 ~ PN40 |
|
আকারের পরিসর |
DN15 ~ DN200 |
|
তাপমাত্রা পরিসীমা |
-29°C থেকে +250°C |
|
মাউন্ট স্ট্যান্ডার্ড |
ISO 5211 অনুগত (কাস্টমাইজযোগ্য) |
|

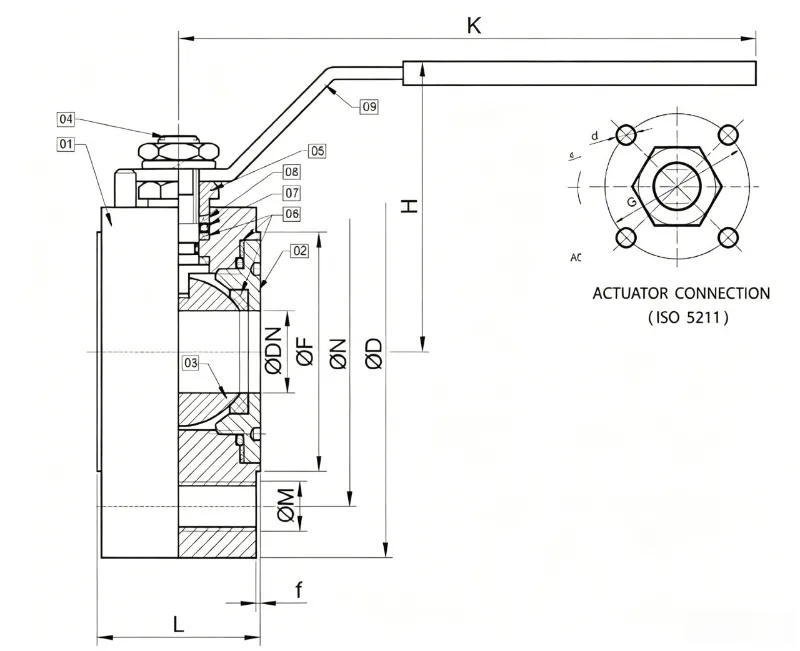

SIZE |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
|
এনপিএস |
ডিএন |
L |
K |
H |
ØD |
ØDN |
f |
ØN |
ØM |
ØF |
ØN |
ØM |
ØF |
G |
d |
|
1/2" |
15 |
38 |
155 |
80 |
87 |
15 |
2 |
65 |
M12x4 |
45 |
65 |
M12x4 |
45 |
36 |
M5 |
|
3/4" |
20 |
40 |
155 |
90 |
97 |
20 |
2 |
75 |
M12x4 |
58 |
75 |
M12x4 |
58 |
36 |
M5 |
|
1" |
25 |
45 |
175 |
100 |
107 |
25 |
2 |
85 |
M12x4 |
68 |
85 |
M12x4 |
68 |
42 |
M5 |
|
11/4" |
32 |
58 |
175 |
110 |
135 |
32 |
2 |
100 |
M16x4 |
78 |
100 |
M16x4 |
78 |
42 |
M5 |
|
11/2" |
40 |
65 |
240 |
120 |
145 |
40 |
3 |
110 |
M16x4 |
88 |
110 |
M16x4 |
88 |
50 |
M6 |
|
2" |
50 |
82 |
240 |
130 |
165 |
50 |
3 |
125 |
M16x4 |
102 |
125 |
M16x4 |
102 |
50 |
M6 |
|
21/2" |
65 |
103 |
300 |
140 |
177 |
65 |
3 |
145 |
M16x4 |
122 |
145 |
M16x8 |
122 |
70 |
M8 |
|
3" |
80 |
120 |
400 |
150 |
197 |
80 |
3 |
160 |
M16x8 |
138 |
160 |
M16x8 |
138 |
70 |
M8 |
|
4" |
100 |
140 |
400 |
165 |
230 |
100 |
3 |
180 |
M16x8 |
162 |
190 |
M20x8 |
162 |
102 |
M10 |
|
5" |
125 |
200 |
610 |
240 |
248 |
125 |
3 |
210 |
M16x8 |
188 |
220 |
M20x8 |
188 |
102 |
M10 |
|
৬" |
150 |
235 |
610 |
260 |
298 |
150 |
3 |
240 |
M20x8 |
212 |
250 |
M22x8 |
218 |
125 |
M12 |
|
8" |
200 |
310 |
850 |
310 |
398 |
200 |
3 |
295 |
M20x12 |
268 |
320 |
M27x12 |
285 |
125 |
M12 |
সুপিরিয়র লিক-টাইননেস – কোন ওয়েল্ড পয়েন্ট মানে কম সম্ভাব্য লিক পাথ।
জারা এবং পরিধান প্রতিরোধের – স্টেইনলেস স্টীল বডি দীর্ঘ সেবা জীবন নিশ্চিত করে।
কম রক্ষণাবেক্ষণ – মনোব্লক ডিজাইন পরিধান কমায় এবং কার্যক্ষম জীবন বাড়ায়।
দ্রুত অপারেশন – 90° ঘূর্ণন দ্রুত খোলা/বন্ধ চক্র সক্ষম করে।
স্বাস্থ্যকর এবং নিরাপদ – খাদ্য, ফার্মাসিউটিক্যাল এবং রাসায়নিক প্রক্রিয়ার জন্য আদর্শ।
খরচ-কার্যকর – দীর্ঘ পরিষেবা জীবন এবং কম অপারেটিং খরচ সিস্টেমের দক্ষতা উন্নত করে।
সঠিক স্টেইনলেস স্টীল মনোব্লক প্রয়োজনবল ভালভআপনার আবেদনের জন্য? প্রযুক্তিগত সহায়তা, কাস্টম সমাধান, বা আপনার সিস্টেমের প্রয়োজনীয়তা অনুসারে একটি উদ্ধৃতির জন্য আমাদের দলের সাথে যোগাযোগ করুন।
-
