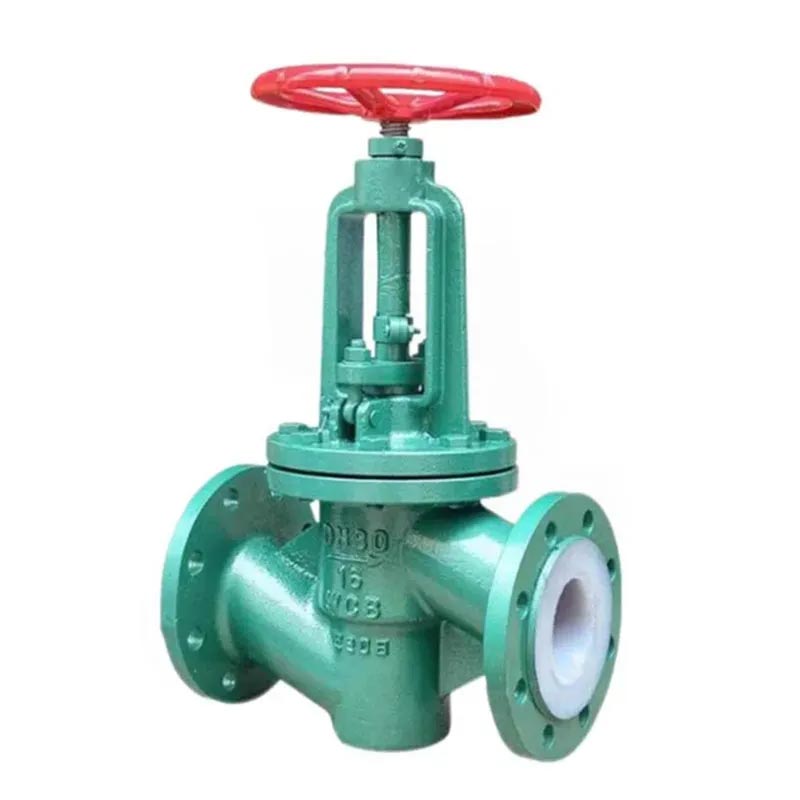

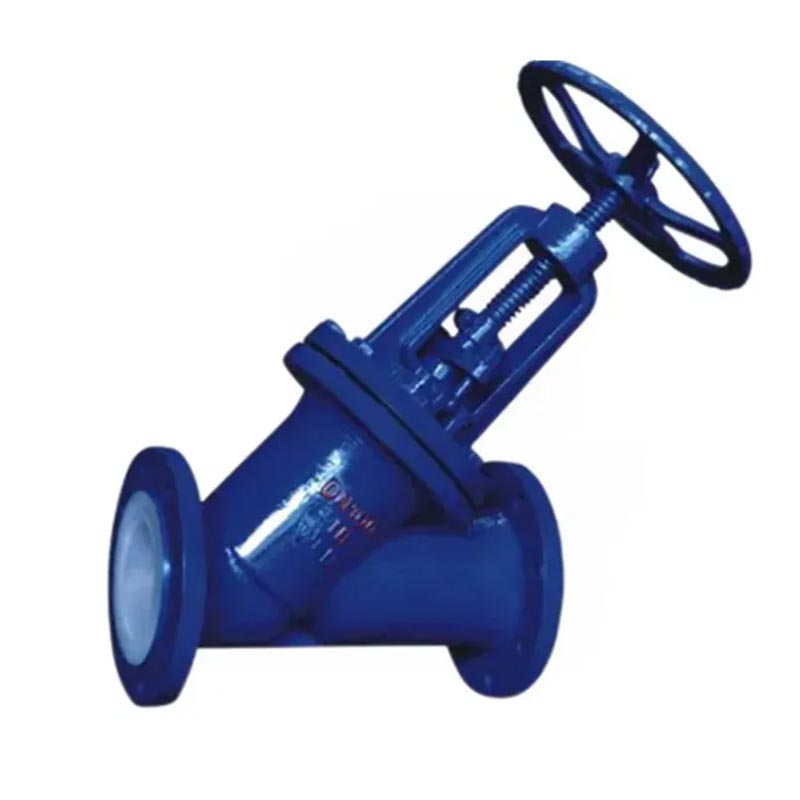

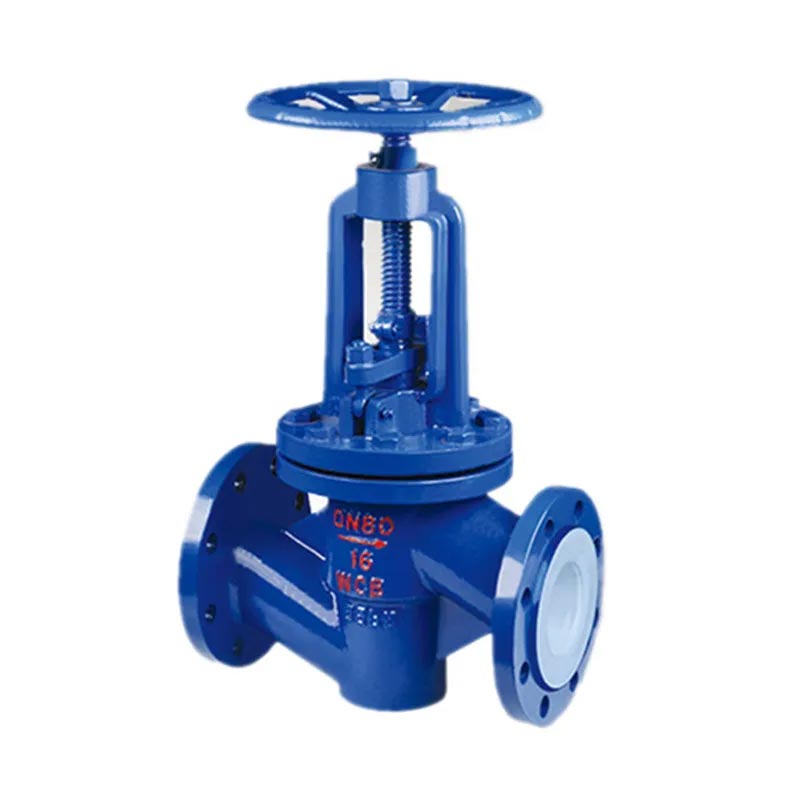

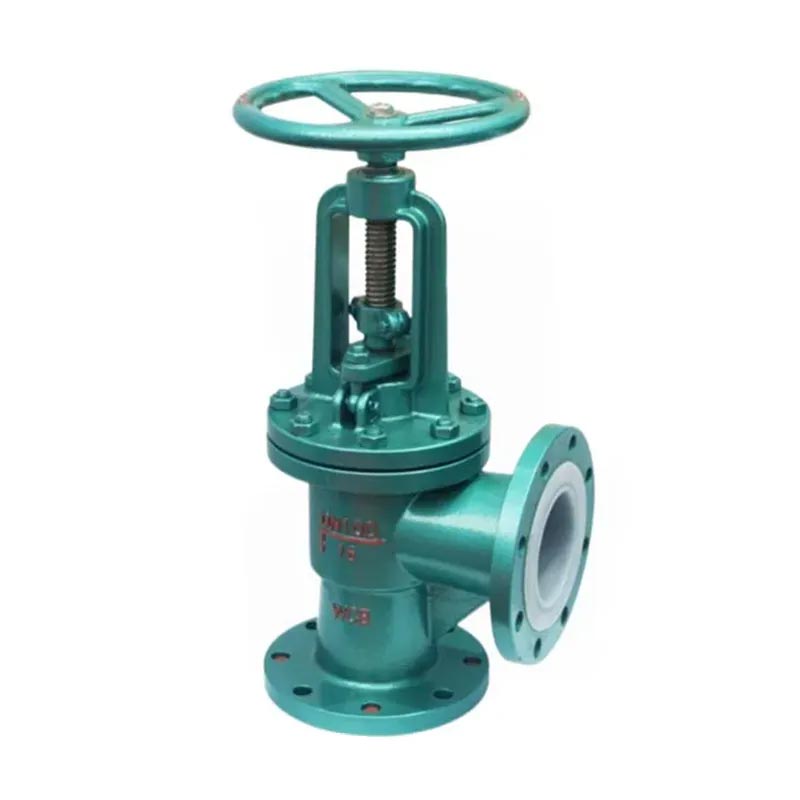

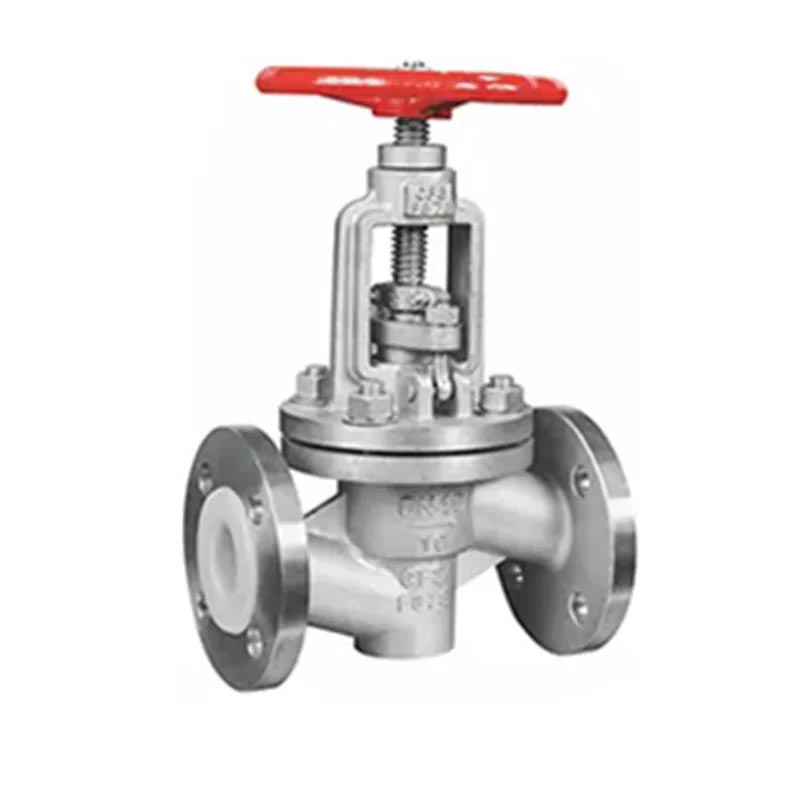

কয়েক দশকের প্রকৌশল দক্ষতার সাথে, JOEPAI উচ্চ মানের PTFE লাইনযুক্ত Y প্যাটার্ন গ্লোব ভালভ সরবরাহ করে যা কঠোরভাবে আন্তর্জাতিক মান মেনে চলে। প্রতিটি ভালভ ছাড়ার আগে 100% চাপ এবং সিলিং পরিদর্শন করে কারখানা আমরা OEM সমর্থন, স্বল্প ডেলিভারি সময় এবং কাস্টমাইজড প্রদান করি প্রজেক্টের নির্দিষ্ট প্রয়োজনের জন্য উপাদান কনফিগারেশন। রেখাযুক্ত গ্লোব ভালভ হল এক ধরনের শাট-অফ ভালভ যেখানে ক্লোজিং এলিমেন্ট (ডিস্ক) ভালভ স্টেম দ্বারা চালিত হয় এবং ভালভ সিটের কেন্দ্রের অক্ষ বরাবর উপরে এবং নিচে চলে যায়। এটি সাধারণত পাইপলাইনে মাধ্যম সংযোগ বা বন্ধ করতে ব্যবহৃত হয় এবং সাধারণত প্রবাহ নিয়ন্ত্রণের জন্য ব্যবহৃত হয় না। মৌলিক কাঠামোর মধ্যে রয়েছে: J41 টাইপ স্ট্রেইট-থ্রু, J44 টাইপ অ্যাঙ্গেল এবং J45 টাইপ তির্যক (Y-টাইপ)।
রেখাযুক্ত গ্লোব ভালভগুলি কমপ্যাক্ট কাঠামো, নমনীয় অপারেশন, শক্তিশালী জারা প্রতিরোধের এবং ছোট স্ট্রোক বৈশিষ্ট্যযুক্ত। রাসায়নিক শিল্প, পেট্রোলিয়াম, ফার্মাসিউটিক্যালস, খাদ্য, ইস্পাত গন্ধ, কাগজ তৈরি, জলবিদ্যুৎ এবং পরিবেশ সুরক্ষার মতো গুরুতর ক্ষয় সহ অ্যাপ্লিকেশনগুলিতে এগুলি ব্যাপকভাবে ব্যবহৃত হয়।
আস্তরণের উপকরণ: PFA, PTFE, FEP, GXPO, ইত্যাদি।
অপারেশন পদ্ধতি: ম্যানুয়াল, গিয়ার (ওয়ার্ম গিয়ার), বৈদ্যুতিক, বায়ুসংক্রান্ত, হাইড্রোলিক।
যেসব শিল্পে আক্রমনাত্মক রাসায়নিকগুলি আদর্শ, মানক ধাতব ভালভগুলি দ্রুত ক্ষয় এবং ব্যর্থতার শিকার হয়। PTFE (Polytetrafluoroethylene) এবং PFA (Perfluoroalkoxy) রেখাযুক্ত Y-প্যাটার্ন গ্লোব ভালভগুলি বিশেষভাবে এই চ্যালেঞ্জের জন্য ইঞ্জিনিয়ার করা হয়েছে, যা অত্যন্ত ক্ষয়কারী, অতি-বিশুদ্ধ বা স্টিকি মিডিয়ার প্রবাহ নিয়ন্ত্রণের জন্য একটি উচ্চতর সমাধান প্রদান করে।
নকশা এবং উত্পাদন মান: GB12235
মুখোমুখি মাত্রা: GB12221
ফ্ল্যাঞ্জ ডাইমেনশন স্ট্যান্ডার্ড: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
আস্তরণের স্তর: ইলেক্ট্রোপার্ক সনাক্তকরণ
টেস্ট স্ট্যান্ডার্ড: GB/T 13927, API 598
নামমাত্র চাপ: পিএন (এমপিএ)
শারীরিক পরীক্ষার চাপ: PNX1.5
সীল পরীক্ষার চাপ: PNX1.1
| শরীর | |
| শরীরের আস্তরণের | ফ্লোরিন প্লাস্টিক |
| বনেট | ঢালাই লোহা, কার্বন ইস্পাত, স্টেইনলেস স্টীল |
| ডিস্ক | কার্বন ইস্পাত, স্টেইনলেস স্টীল, সম্পূর্ণরূপে ফ্লোরিন দিয়ে আবৃত প্লাস্টিক |
| গ্রন্থি | |
| কান্ড | কার্বন ইস্পাত, স্টেইনলেস স্টীল, আংশিকভাবে ফ্লোরিন দিয়ে আবৃত প্লাস্টিক |
| হ্যান্ডহুইল |
| আদর্শ মান (:মিমি) | রেফারেন্স মান | ||||||||
| DN(মিমি) | L | D | D1 | D2 | f | b | Z-φd | DO | ওয়াট (কেজি) |
| PN2.5 মি | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| নামমাত্র ব্যাস | নামমাত্র চাপ | কাজের চাপ | L | D | D1 | n-Fd | f | H1 | H2 | D0 | ওজন |
| 25 | 1.6 1.0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
